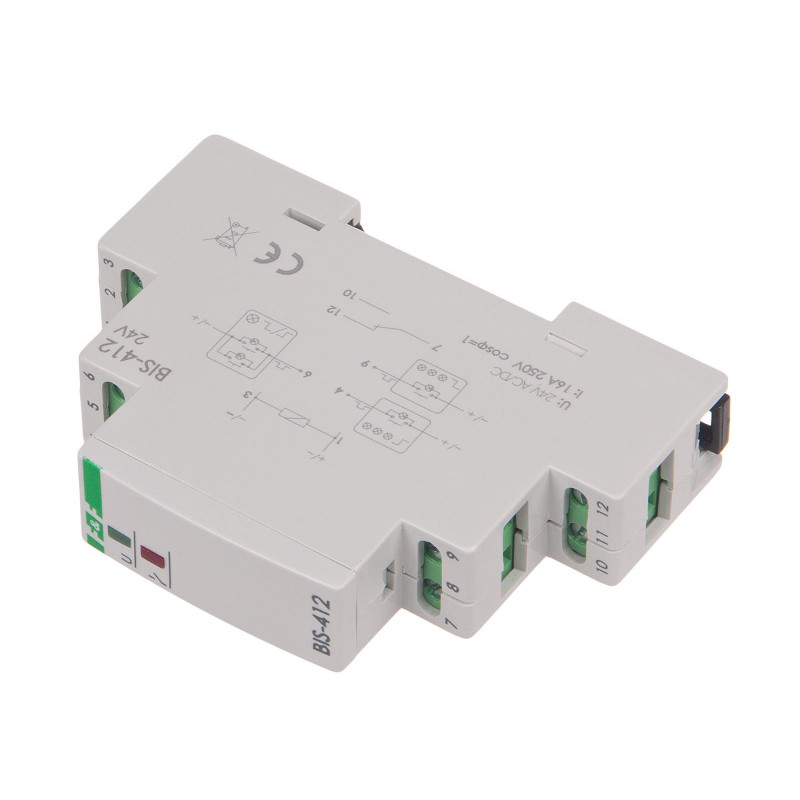

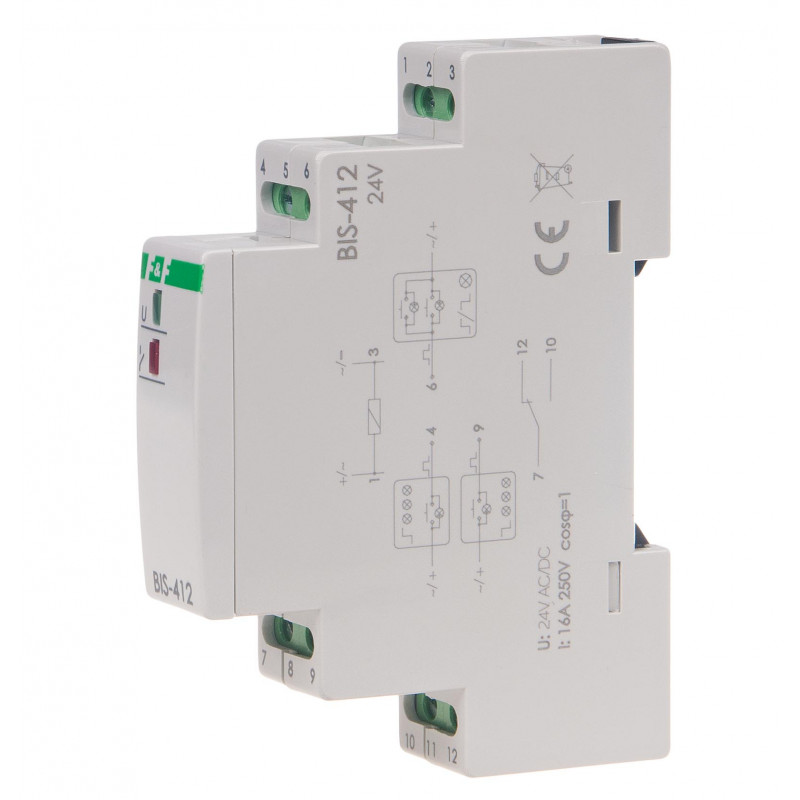

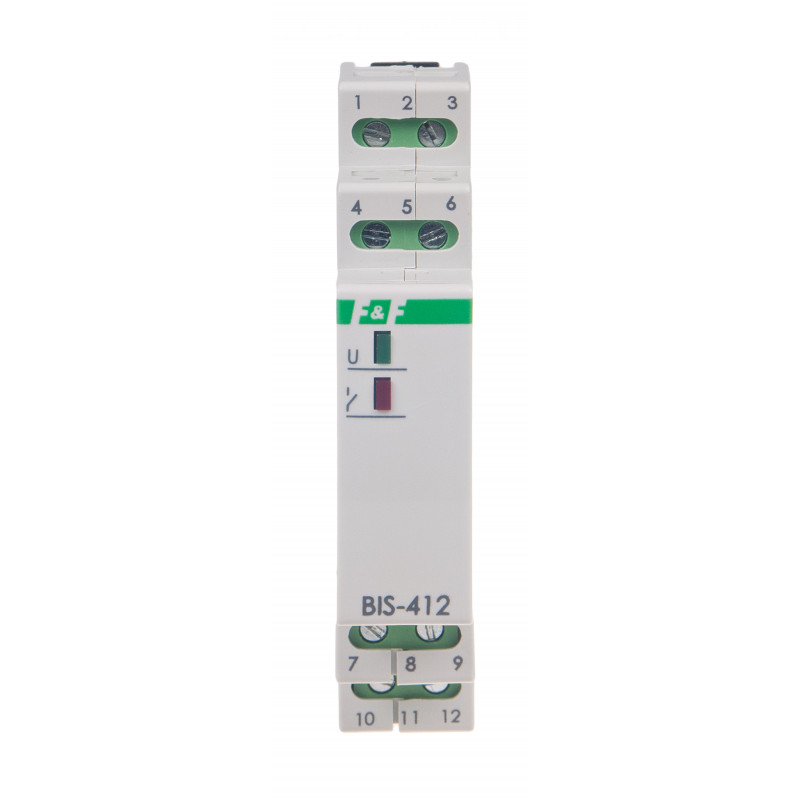

Przekaźnik bistabilny BIS-412 24 V
Grupowy (hotelowy)
Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A
Montaż: na szynie 35 mm
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-412 24 V występuje w wersjach:
- BIS-412 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
- BIS-412-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Przeznaczenie
BIS-412 pozwala na budowanie grup przekaźników składających się z min. 2 szt., dla których możliwe jest sterowanie centralne na zasadzie "Włącz wszystkie" oraz "Wyłącz wszystkie". Jednocześnie każdy sterownik w grupie może być sterowany niezależnie z użyciem wejścia sterowania lokalnego.
Działanie
Sterowanie lokalne - załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do wejścia sterowania lokalnego. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.
Sterowanie centralne - po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi wyłączenie wszystkich odbiorników. Analogicznie po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi włączenie wszystkich odbiorników.
UWAGA!
BIS-412 24 V nie może współpracować z przyciskami podświetlanymi.
- Napięcie zasilania
- 9÷30 V AC/DC
- Sterowanie lokalne
- TAK
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Odporność na prądy udarowe - współpraca z LED
- NIE
- Ilość kanałów
- 1
- Funkcjonalność
- grupowy (hotelowy)
- Opóźnienie zadziałania
- 0,1 ÷ 0,2 s
- Prąd impulsu sterującego
- mniej niż 1 mA
- Współpraca z przyciskami podświetlanymi
- NIE
- Pamięć stanu po zaniku zasilania
- NIE
- Funkcja załącz na czas
- NIE
- Dedykowane wejścia sterowania centralnego
- TAK
- Sterowanie radiowe
- NIE
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,7 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
