Przekaźnik bistabilny BIS-414-LED- 24 V

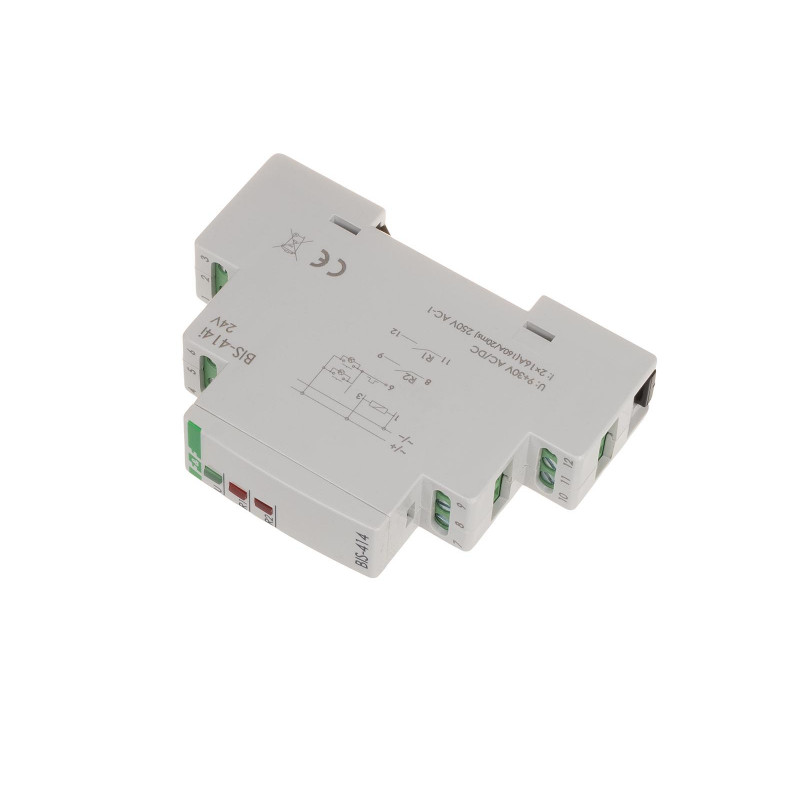

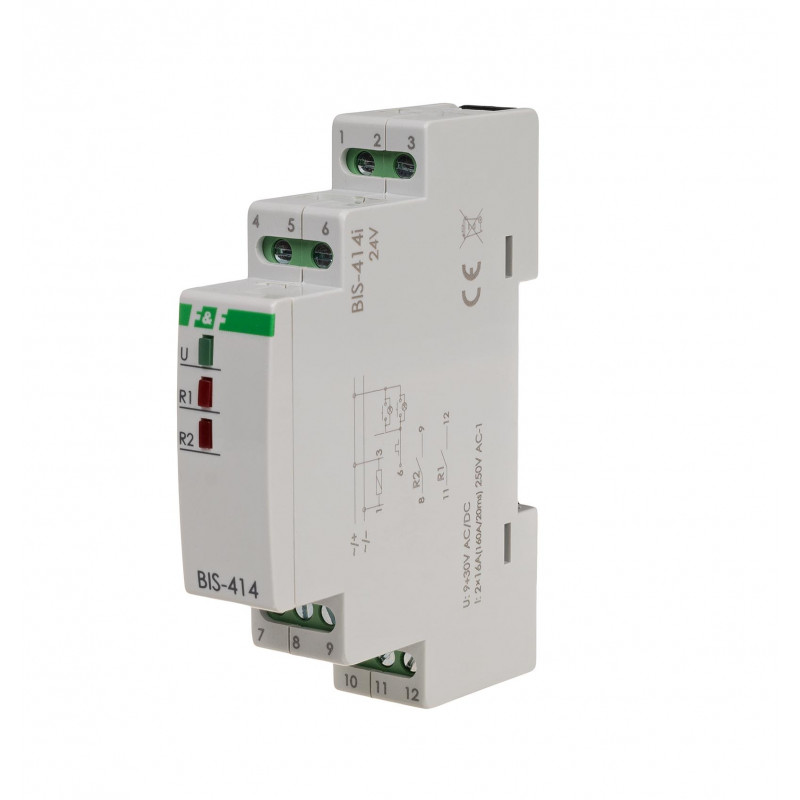

Przekaźnik bistabilny BIS-414-LED- 24 V świecznikowy do żarówek LED Zobacz większe
Poprzedni Następny

Przekaźnik bistabilny BIS-414-LED- 24 V

BIS-414-LED-24V, 5908312599203

Opis produktu

Świecznikowy

Zasilanie:              9÷30 V AC/DC
Max obciążenie: 2 x 16 A  (120 A/20 ms)
Montaż:                na szynie 35 mm

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-414i 24 V występuje w wersjach:

  • BIS-414 24 V - podstawowy model z przekaźnikami 16 A
  • BIS-414-LED- 24 V - ze stykami przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.


Jak działa świecznikowy przekaźnik bistabilny?

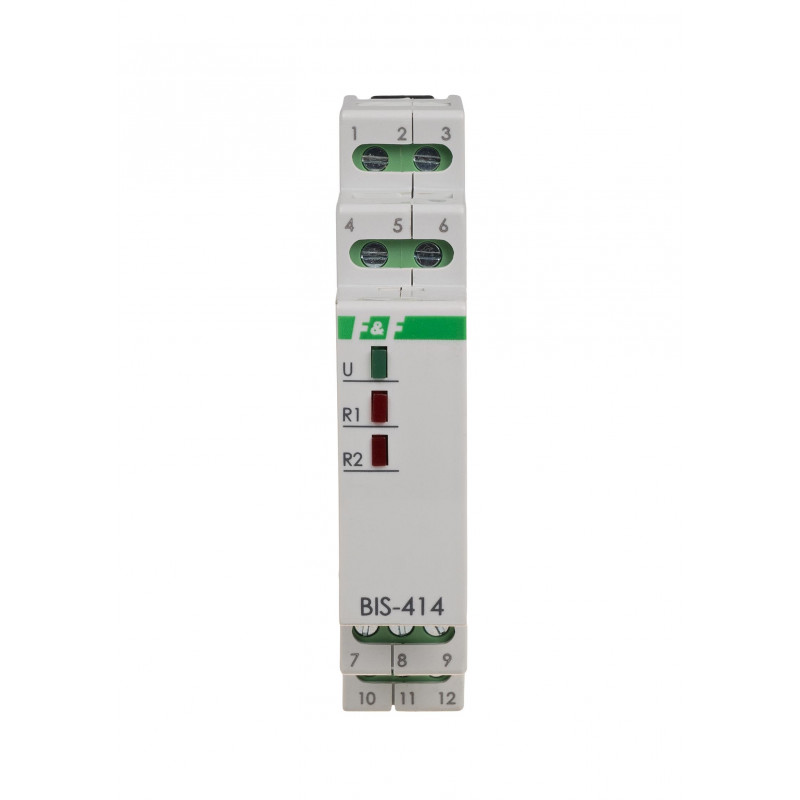

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2, których załączenie sygnalizowane jest świeceniem czerwonych diod R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.









Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.

UWAGA!
BIS-414-LED- 24 V nie może współpracować z przyciskami podświetlanymi.






Napięcie zasilania9÷30 V AC/DC
Sterowanie lokalneTAK
Maksymalny prąd obciążenia AC-12 x16 A (120 A/20 ms)
Element wykonawczyprzekaźnik
Konfiguracja styków2 × NO
Separacja stykuTAK
Odporność na prądy udarowe - współpraca z LEDTAK
Ilość kanałów2
Funkcjonalnośćświecznikowy
Opóźnienie zadziałania0,1 ÷ 0,2 s
Prąd impulsu sterującegomniej niż 1 mA
Współpraca z przyciskami podświetlanymiNIE
Pamięć stanu po zaniku zasilaniaNIE
Funkcja załącz na czasNIE
Dedykowane wejścia sterowania centralnegoNIE
Sterowanie radioweNIE
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,7 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

BIS-414-LED 24 V instrukcja obsługi (649.48k)

BIS-414 - schemat CAD dxf (388.27k)

BIS deklaracja CE 2024 (180.09k)



Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.

Odporność na prądy udarowe
W urządzeniu zastosowany został przekaźnik typu "inrush" charakteryzujący się dużą wytrzymałością na krótkotrwałe prądy udarowe powstające np. w momencie załączenia lamp LED, świetlówek ESL, tranformatorów elektronicznych, lamp wyładowczych itp.
