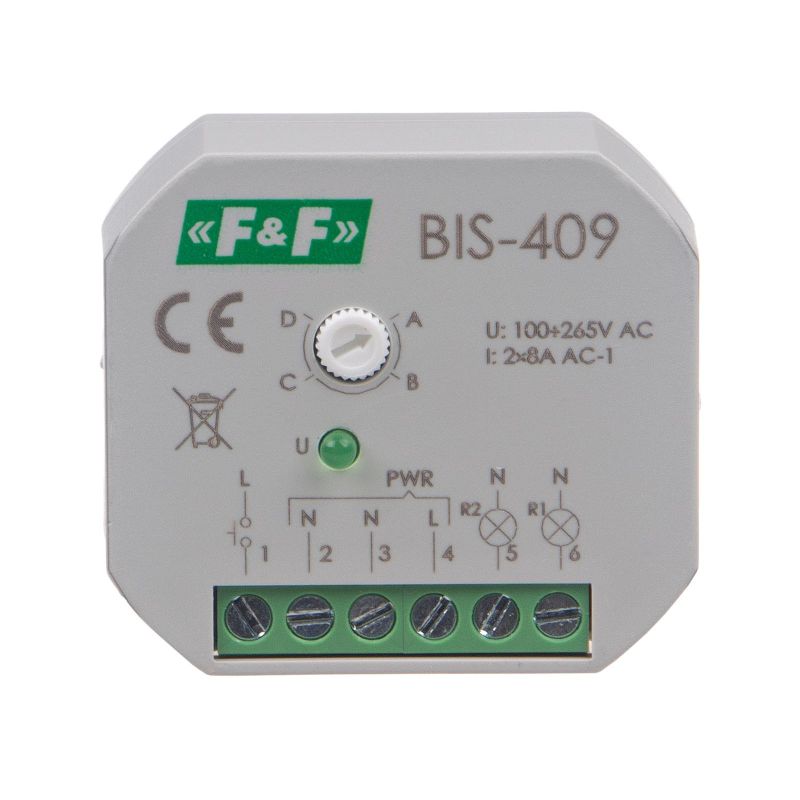

Przekaźnik bistabilny BIS-409
Sekwencyjny
Zasilanie: 230 V
Max obciążenie: 2 x 8 A
Przyłącze: zaciski śrubowe
Współpracuje z przyciskami podświetlanymi.
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
Działanie
Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.
Funkcje pracy
Funkcja A
Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.
Funkcja B
- Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2-3.
- Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
- Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
- Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Funkcja C
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-1-2.
Funkcja D
- Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2.
- Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
- Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
- Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Uwaga!
BIS-409 może współpracować z przyciskami podświetlanymi.
- Napięcie zasilania
- 165÷265 V AC
- Sterowanie lokalne
- TAK
- Maksymalny prąd obciążenia AC-1
- 2 x 8 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 2 × NO
- Separacja styku
- NIE
- Odporność na prądy udarowe - współpraca z LED
- NIE
- Ilość kanałów
- 2
- Funkcjonalność
- sekwencyjny
- Opóźnienie zadziałania
- 0,1 ÷ 0,2 s
- Prąd impulsu sterującego
- mniej niż 5 mA
- Współpraca z przyciskami podświetlanymi
- TAK
- Pamięć stanu po zaniku zasilania
- NIE
- Funkcja załącz na czas
- NIE
- Dedykowane wejścia sterowania centralnego
- NIE
- Sterowanie radiowe
- NIE
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,7 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- Ø54 (48×43 mm), wysokość: 20 mm
- Montaż
- w puszce podtynkowej Ø60
- Stopień ochrony
- IP20
Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
