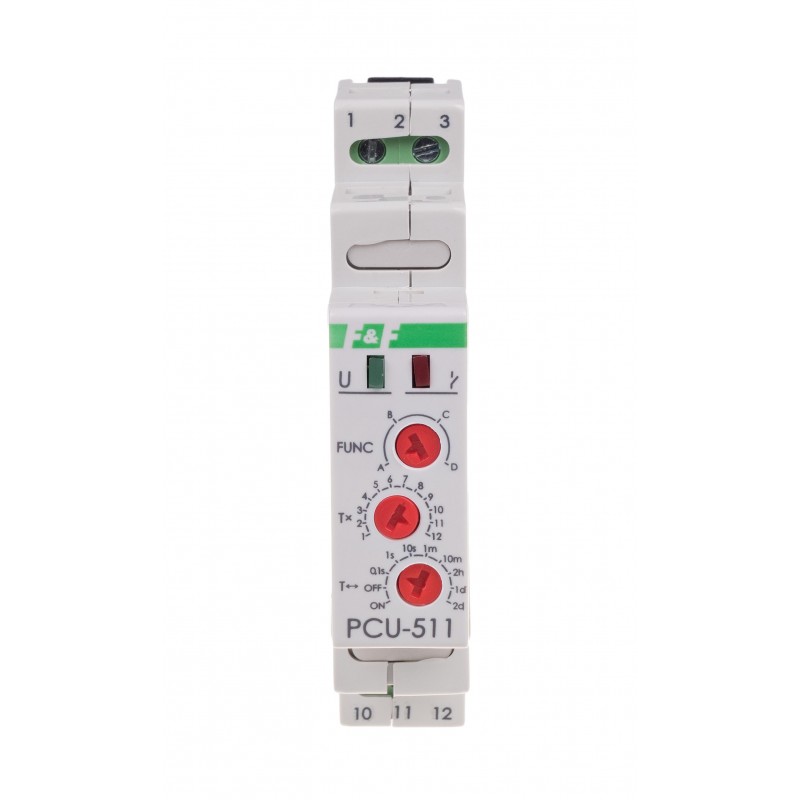

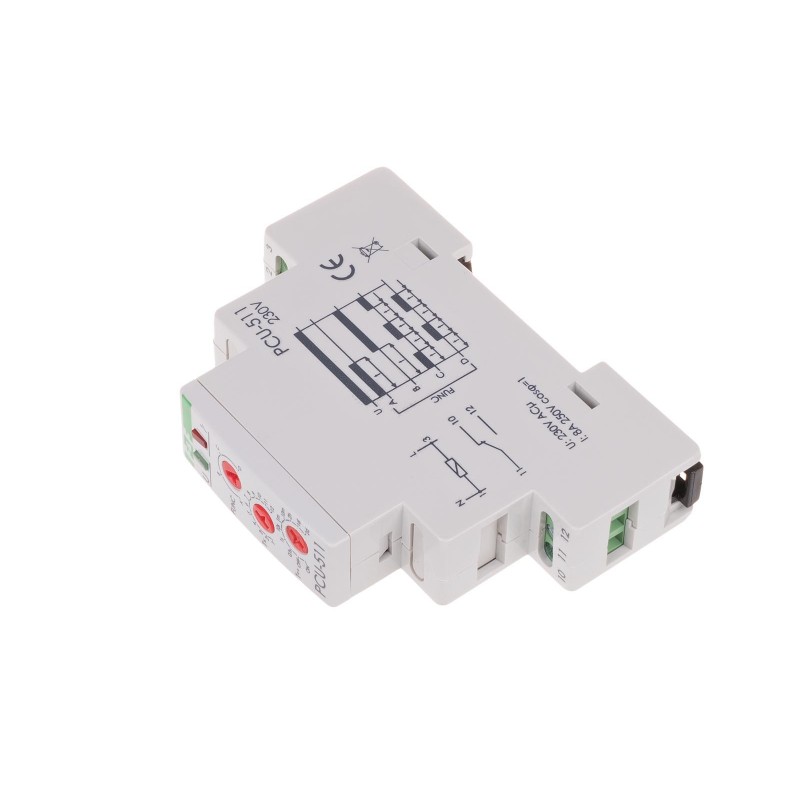

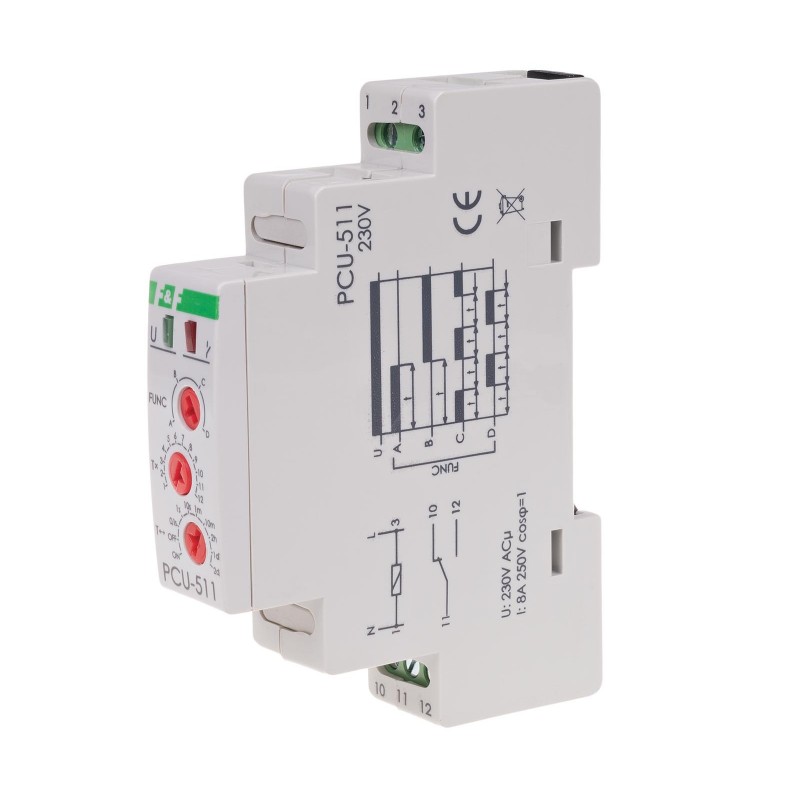

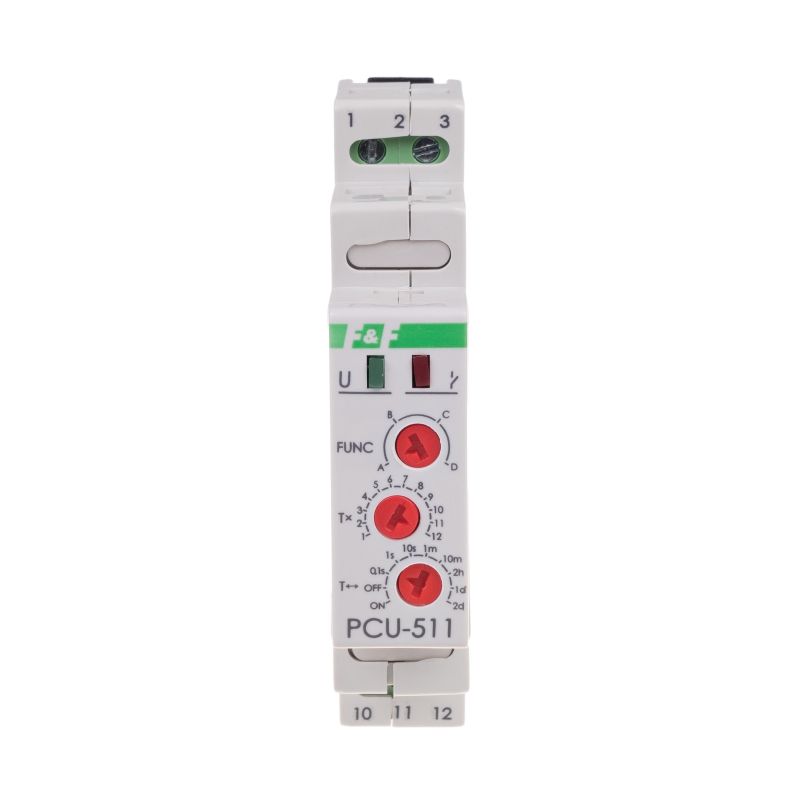

Przekaźnik czasowy PCU-511
Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Napięcie zasilania: 230 V AC
Styk: 1P
Montaż: na szynie 35 mm
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Napięcie zasilania: 230 V AC
Styk: 1P
Montaż: na szynie 35 mm
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
| 0,1s : | 0,1÷1,2 sek. |
| 1s : | 1÷12 sek. |
| 10s : | 10÷120 sek. |
| 1m : | 1÷12 min. |
| 10m : | 10÷120 min. |
| 2h : | 2÷24 godz. |
| 1d : | 1÷12 dni (24÷288 godz.) |
| 2d : | 2÷24 dni (48÷576 godz.) |
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
- Napięcie zasilania
- 230 V AC
- Tryb pracy
- opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 8 A
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Opóźnienie zadziałania
- 50 ms
- Sygnalizacja stanu styku
- LED czerwona
- Czas działania - regulowany
- 0,1 s ÷ 576 godz.
- Sygnalizacja zasilania
- LED zielona
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
