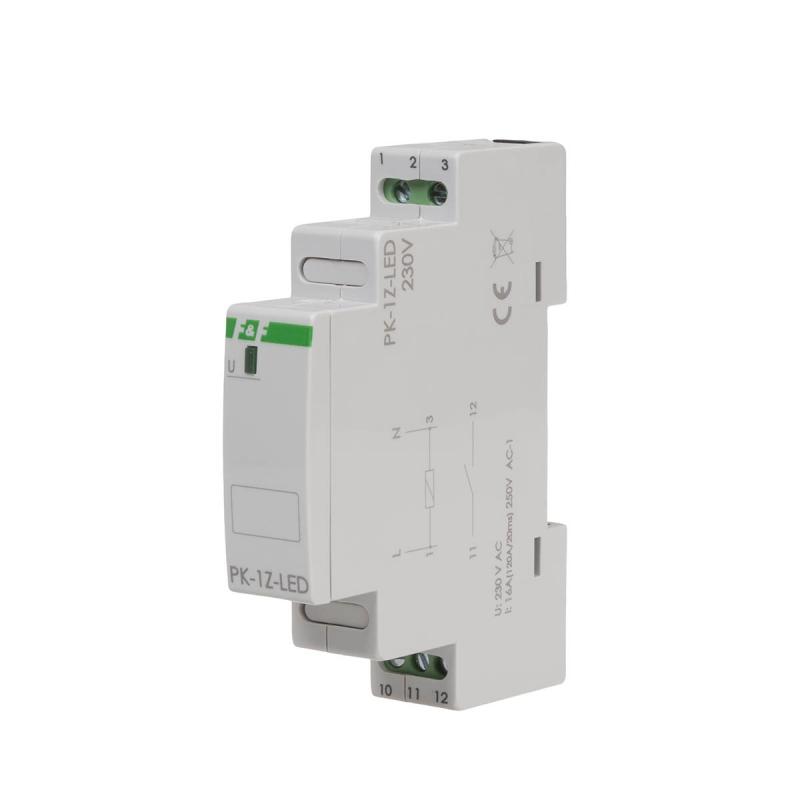

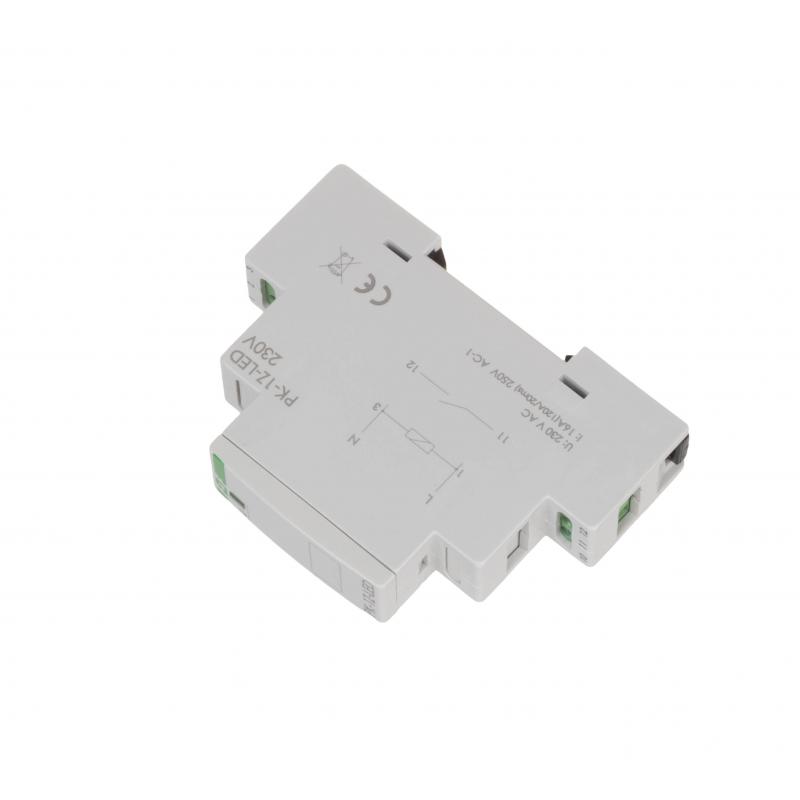

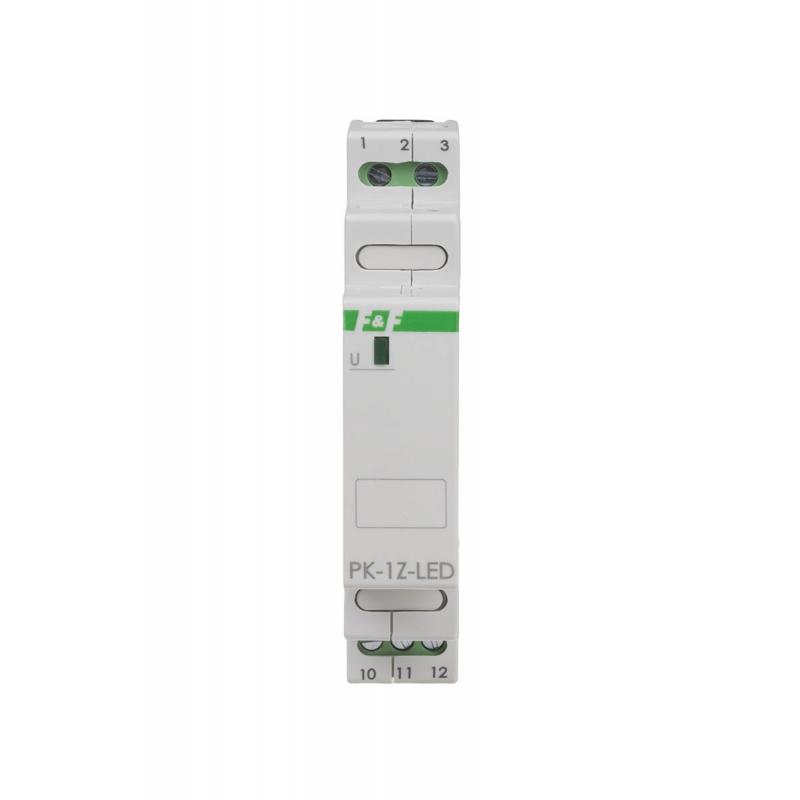

Przekaźnik elektromagnetyczny PK-1Z-LED 230 V

PK-1Z-LED-230V, 5902431674735
Konfiguracja styków: 1xNO (120 A/20 ms)
Prąd obciążenia:        16 A
Napięcie zasilania:     230 V AC

Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego  montażu na szynie 35mm.

Działanie przekaźnika elektromagnetycznego PK-1Z-LED 230V

Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styków w pozycję 11-12 ( por. zakładka "Schemat"). Stan ten jest sygnalizowany świeceniem diody LED zielonej. Po zaniku napięcia zasilania styki powracają w pozycję 11-10.

UWAGA!
Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.



Tabela dla obciążeń zasilanych napięciem 230 V AC:

  Tabela mocy przekaźnika


Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.


PK-1Z-LED-230V
Napięcie zasilania
230 V AC
Maksymalny prąd obciążenia AC-1
16 A (120 A/20 ms)
Kategoria użytkowania
AC-7a
Napięcie łączeniowe
250 V AC
Napięcie udarowe
zestyki-cewka - 2,5 kV; przerwa zestykowa - 1,2 kV
Odporność na przepięcia
3 kV
Trwałość elektryczna
min. 1×10⁵ cykli
Element wykonawczy
przekaźnik
Konfiguracja styków
1 × NO
Separacja styku
TAK
Czas wyłączenia
poniżej 20 ms
Czas zadziałania
poniżej 40 ms
Maksymalny pobór prądu
25 mA
Trwałość łączeniowa mechaniczna
min. 5x10⁶ cykli
Napięcie izolacji
400 V
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Temperatura pracy
-25 ÷ 50 °C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Schemat podłączania przekaźnika





typ styki prąd styków AC1 nap. cewki pobór prądu mod zaciski
PK-1P 12 V 1 x NO/NC 16 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-1P 24 V 1 x NO/NC 16 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-1P 48 V 1 x NO/NC  16 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-1P 110 V 1 x NO/NC 16 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-1P 230 V 1 x NO/NC 16 A 230 V AC 25 mA 1 2,5 mm²
PK-2P 12 V 2 x NO/NC  8 A 12 V AC/DC  25 mA 1 2,5 mm²
PK-2P 24 V 2 x NO/NC 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-2P 48 V 2 x NO/NC 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-2P 110 V 2 x NO/NC 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-2P 230 V 2 x NO/NC 8 A 230 V AC 25 mA 1 2,5 mm²
PK-3P 12 V 3 x NO/NC 8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-3P 24 V 3 x NO/NC 8 A 24 V AC /DC 25 mA 1 2,5 mm²
PK-3P 48 V 3 x NO/NC  8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-3P 110 V 3 x NO/NC  8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-3P 230 V 3 x NO/NC  8 A 230 V AC  25 mA 1 2,5 mm²
PK-4PZ 12 V 2 x NO/NC+2 x NO  8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 24 V 2 x NO/NC+2 x NO 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 48 V 2 x NO/NC+2 x NO 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 110 V 2 x NO/NC+2 x NO 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 230 V 2 x NO/NC+2 x NO 8 A 230 V AC 25 mA 1 2,5 mm²
PK-4PR 12 V 2 x NO/NC+2 x NC 8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 24 V 2 x NO/NC+2 x NC 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 48 V 2 x NO/NC+2 x NC 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 110 V 2 x NO/NC+2 x NC 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 230 V 2 x NO/NC+2 x NC 8 A 230 V AC 25 mA 1 2,5 mm²

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.


Tabela obciążalności styków
W zależności od charakteru  podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

tabela mocy

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

tabela mocy

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:


Żarówki Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa) Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED) Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
