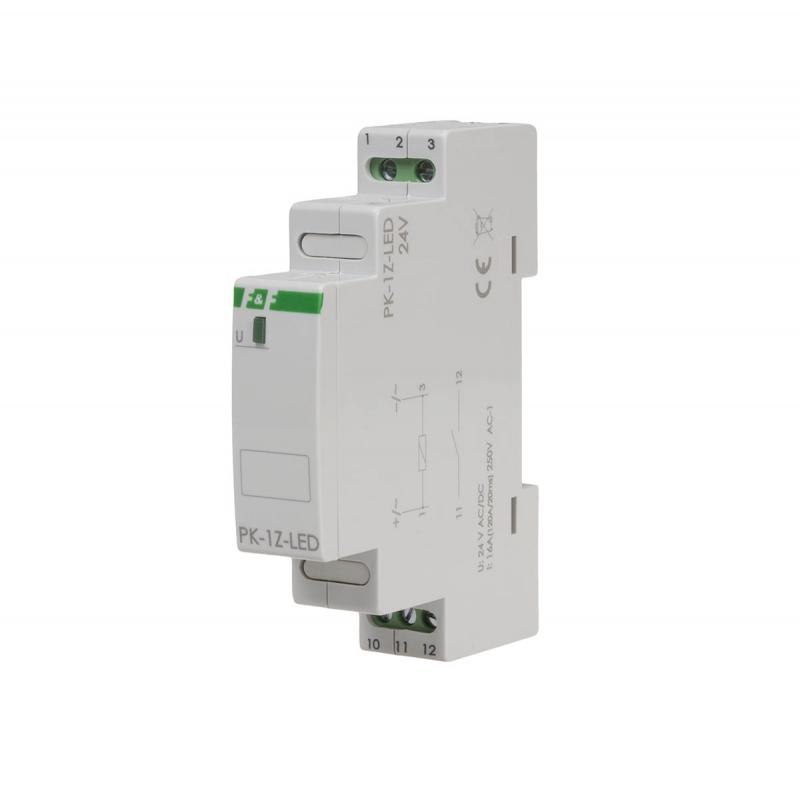

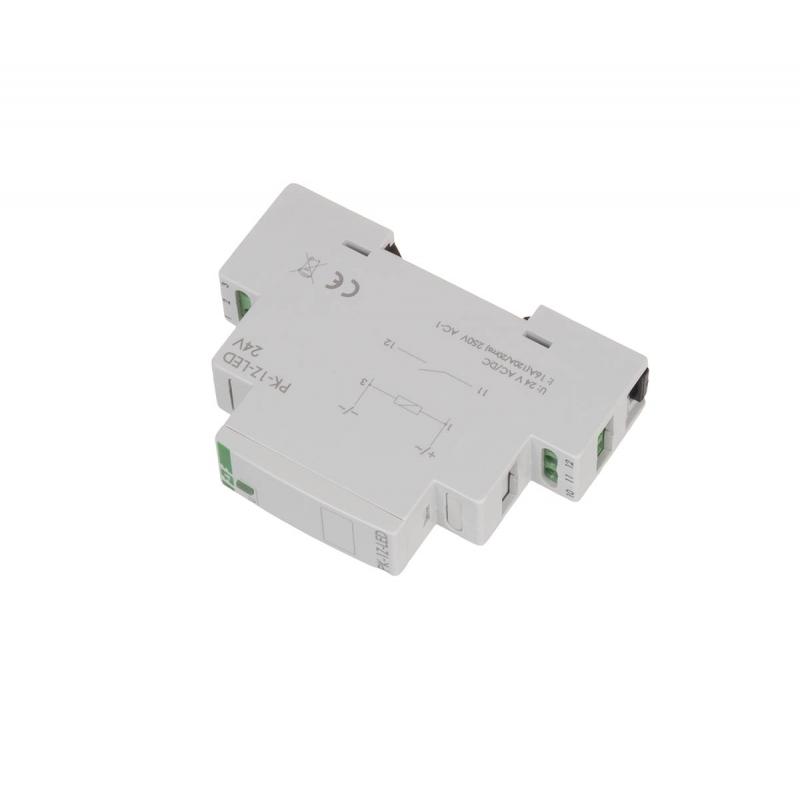

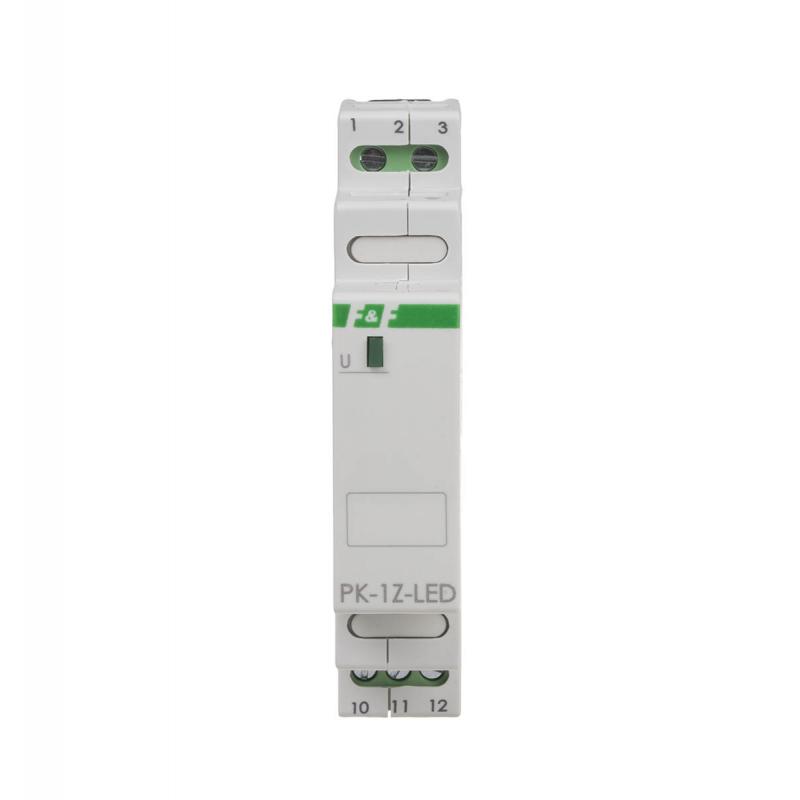

Przekaźnik elektromagnetyczny PK-1Z-LED 24 V
Prąd obciążenia: 16 A
Napięcie zasilania: 24 V AC/DC
Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.
Działanie przekaźnika elektromagnetycznego PK-1Z-LED 24 V
Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory
elektroniczne, lampy wyładowcze, itp.
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styków w pozycję 11-12. Stan ten jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styki powracają w pozycję 11-10.

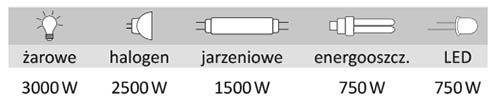

Tabela dla obciążeń zasilanych napięciem 24 V AC/DC:
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
- Napięcie zasilania
- 24 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 16 A (120 A/20 ms)
- Kategoria użytkowania
- AC-7a
- Napięcie łączeniowe
- 250 V AC
- Napięcie udarowe
- zestyki-cewka - 2,5 kV; przerwa zestykowa - 1,2 kV
- Odporność na przepięcia
- 3 kV
- Trwałość elektryczna
- min. 1×10⁵ cykli
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- TAK
- Czas wyłączenia
- poniżej 20 ms
- Czas zadziałania
- poniżej 40 ms
- Maksymalny pobór prądu
- 25 mA
- Trwałość łączeniowa mechaniczna
- min. 5x10⁶ cykli
- Napięcie izolacji
- 400 V
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
typ | styki | prąd styków AC1 | nap. cewki | pobór prądu | mod | zaciski |
PK-1P 12 V | 1 x NO/NC | 16 A | 12 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-1P 24 V | 1 x NO/NC | 16 A | 12 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-1P 48 V | 1 x NO/NC | 16 A | 48 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-1P 110 V | 1 x NO/NC | 16 A | 110 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-1P 230 V | 1 x NO/NC | 16 A | 230 V AC | 25 mA | 1 | 2,5 mm² |
PK-2P 12 V | 2 x NO/NC | 8 A | 12 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-2P 24 V | 2 x NO/NC | 8 A | 24 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-2P 48 V | 2 x NO/NC | 8 A | 48 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-2P 110 V | 2 x NO/NC | 8 A | 110 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-2P 230 V | 2 x NO/NC | 8 A | 230 V AC | 25 mA | 1 | 2,5 mm² |
PK-3P 12 V | 3 x NO/NC | 8 A | 12 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-3P 24 V | 3 x NO/NC | 8 A | 24 V AC /DC | 25 mA | 1 | 2,5 mm² |
PK-3P 48 V | 3 x NO/NC | 8 A | 48 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-3P 110 V | 3 x NO/NC | 8 A | 110 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-3P 230 V | 3 x NO/NC | 8 A | 230 V AC | 25 mA | 1 | 2,5 mm² |
PK-4PZ 12 V | 2 x NO/NC+2 x NO | 8 A | 12 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PZ 24 V | 2 x NO/NC+2 x NO | 8 A | 24 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PZ 48 V | 2 x NO/NC+2 x NO | 8 A | 48 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PZ 110 V | 2 x NO/NC+2 x NO | 8 A | 110 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PZ 230 V | 2 x NO/NC+2 x NO | 8 A | 230 V AC | 25 mA | 1 | 2,5 mm² |
PK-4PR 12 V | 2 x NO/NC+2 x NC | 8 A | 12 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PR 24 V | 2 x NO/NC+2 x NC | 8 A | 24 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PR 48 V | 2 x NO/NC+2 x NC | 8 A | 48 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PR 110 V | 2 x NO/NC+2 x NC | 8 A | 110 V AC/DC | 25 mA | 1 | 2,5 mm² |
PK-4PR 230 V | 2 x NO/NC+2 x NC | 8 A | 230 V AC | 25 mA | 1 | 2,5 mm² |
Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.
Tabela obciążalności styków
W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:
ŹRÓDŁA ŚWIATŁA
CHARAKTER OBCIĄŻENIA ODBIORNIKÓW
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:
Żarówki | Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A. |
Halogeny | Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A. |
Silnik indukcyjny 1-fazowy (np. pompa) | Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego. |
Zasilacz impulsowy (np. do oświetlenia LED) | Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza. |
