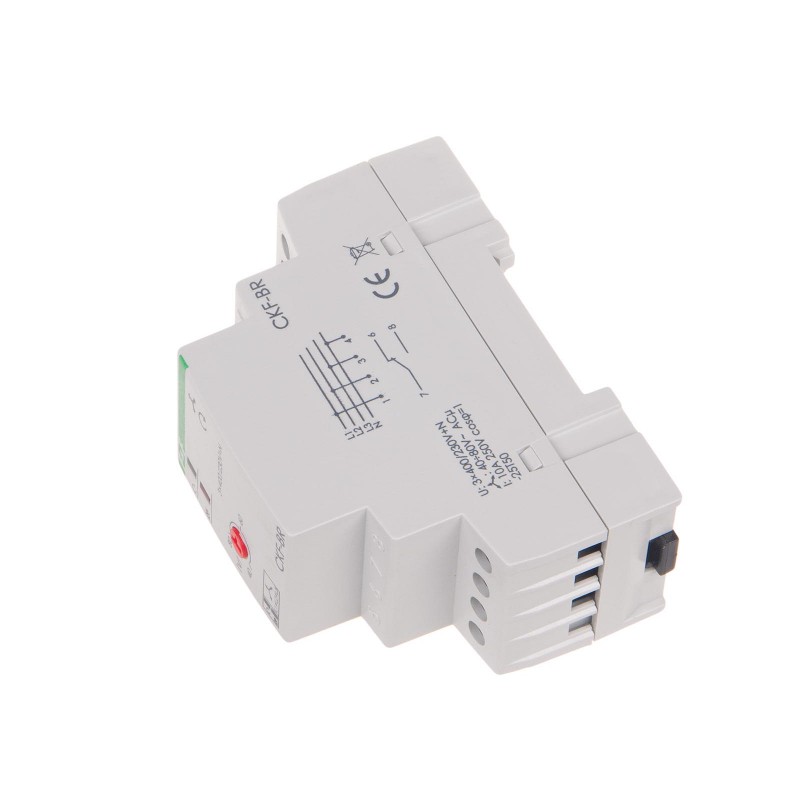

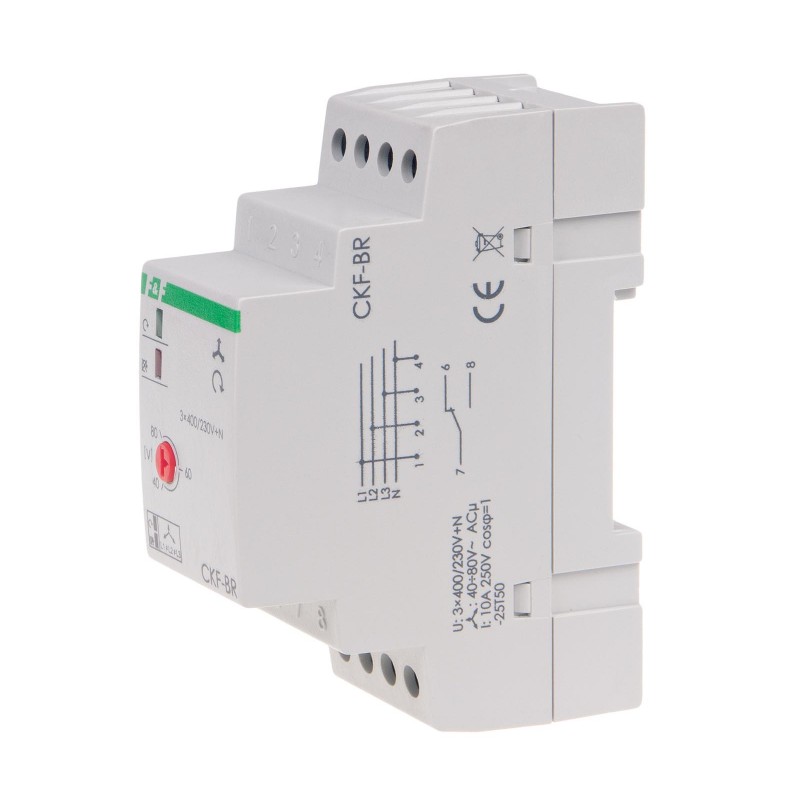

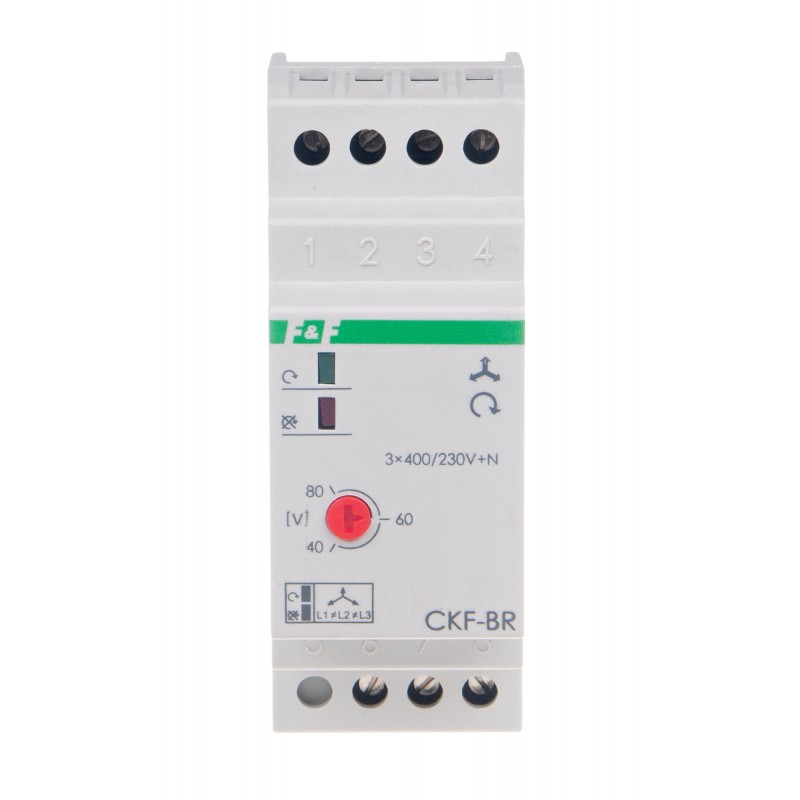

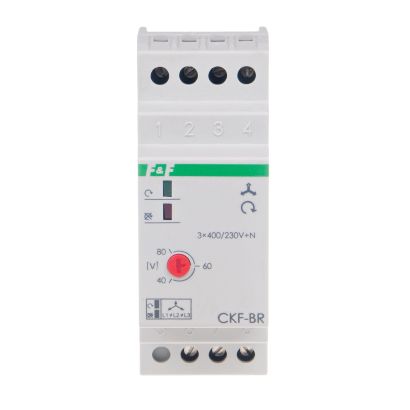

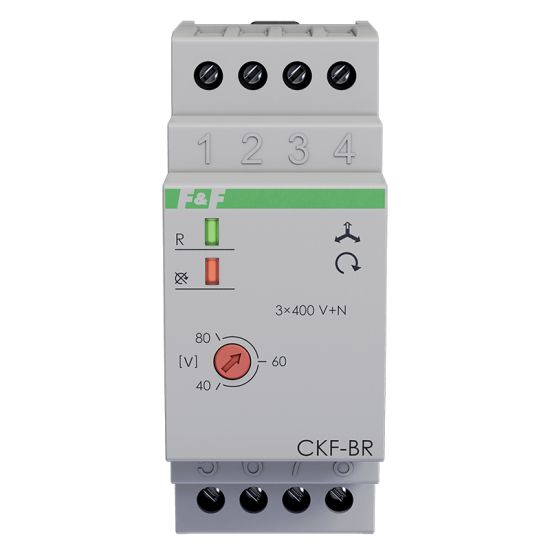

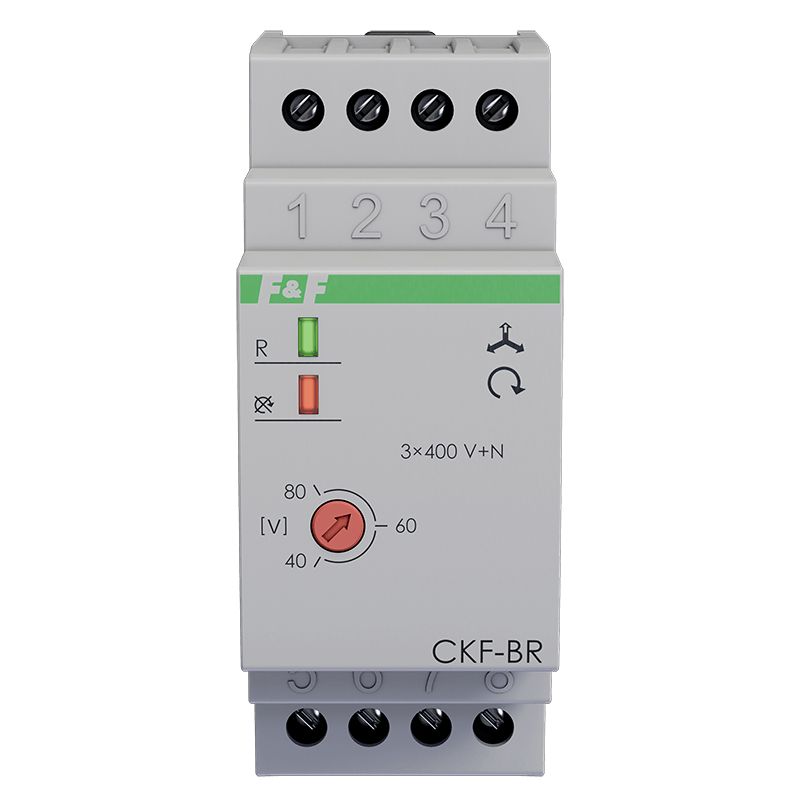

Czujnik kolejności i zaniku fazy CKF-BR
Styk 1 x NO/NC.
Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.
Działanie
CZujnik kolejności i zaniku fazy CKF-BR spowoduje wyłączenie silnika, gdy zaniknie napięcie w co najmniej jednej, dowolnej fazie lub wystąpi asymetria napięciowa między fazami powyżej progu zadziałania. Aby zapobiec przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia, wyłączenie nastąępujei z opóźnieniem 4 s. Ponowne załączenie odbywa się automatycznie, gdy napięcie wzrośnie o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Wskazane anomalie uniemożliwiają uruchomienie silnika. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
- Napięcie zasilania
- 3 × 400 V + N
- Współpraca z agregatami prądotwórczymi
- NIE
- Kontrola zaniku / asymetrii faz
- TAK
- Kontrola kolejności faz
- TAK
- Kontrola styków stycznika
- NIE
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 10 A
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Asymetria napięciowa zadziałania
- 40÷80 V
- Histereza napięciowa
- 5 V
- Opóźnienie wyłączenia
- 4 s
- Kontrola zasilania
- 2 × LED
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,6 W
- Temperatura pracy
- -25÷40°C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- TrueRMS
- NIE
