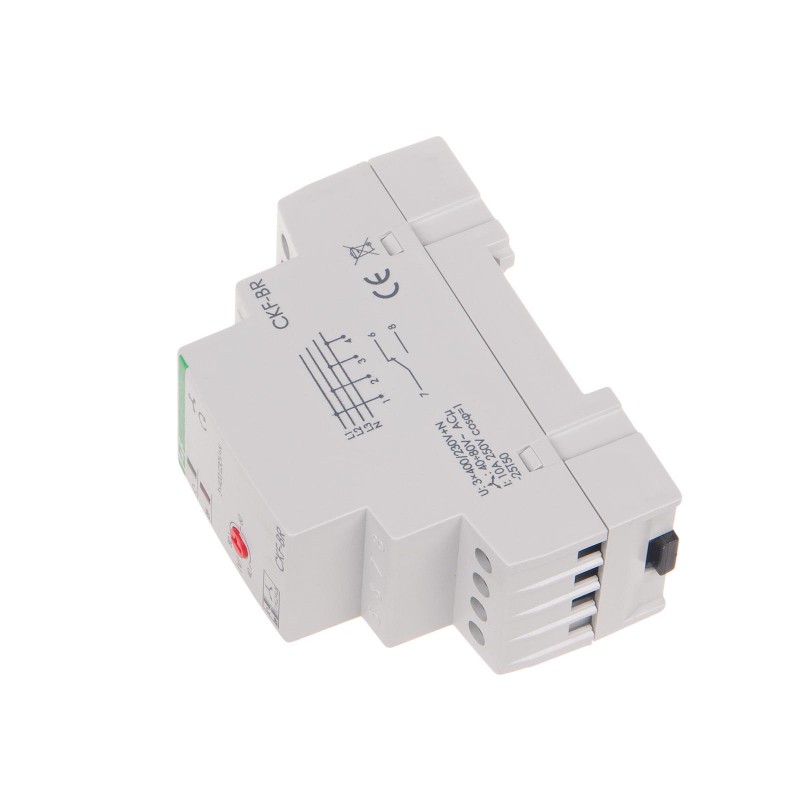

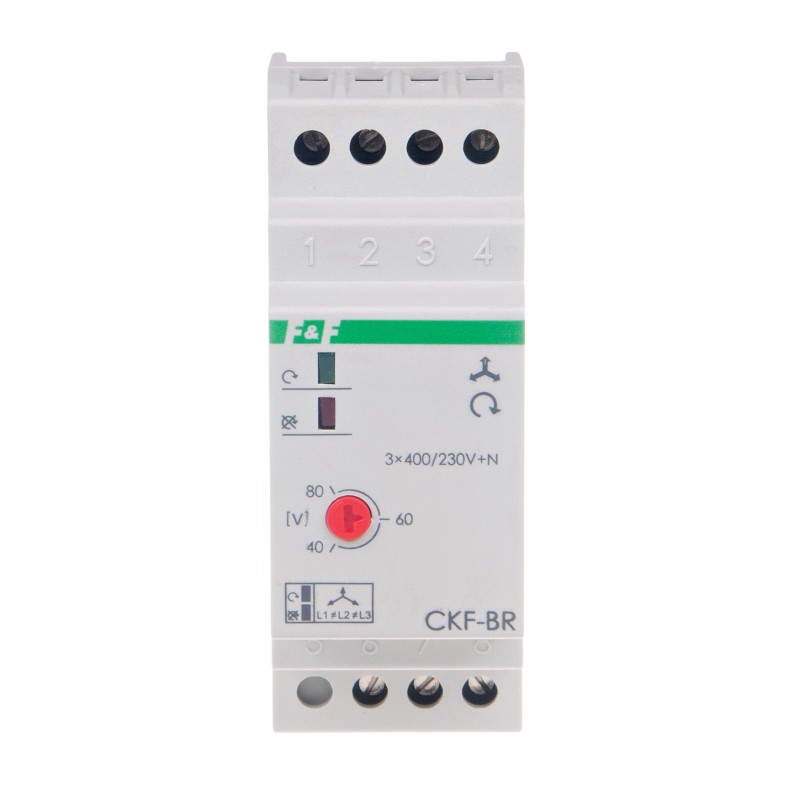

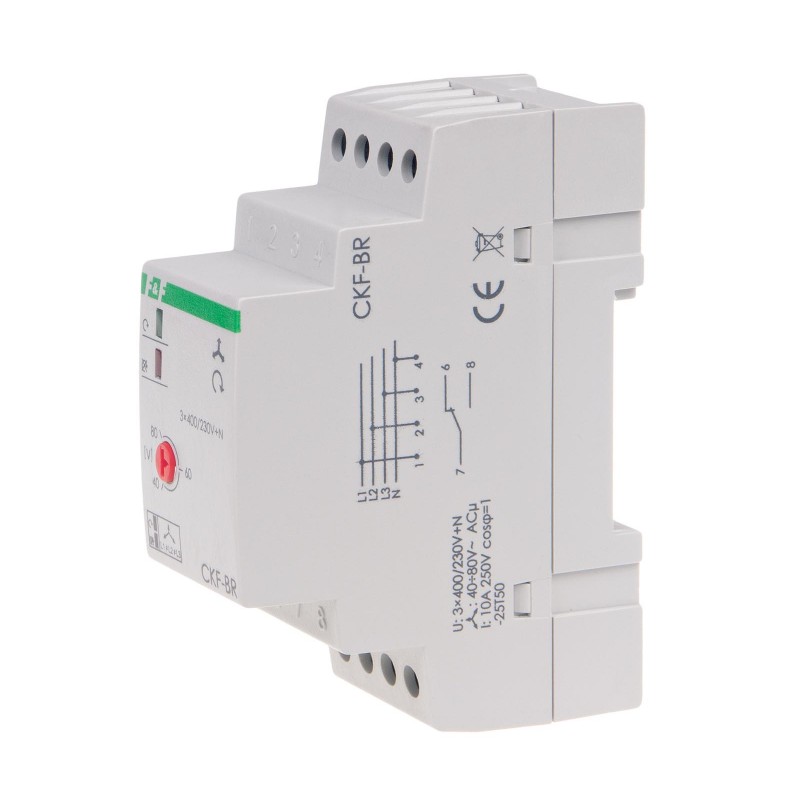

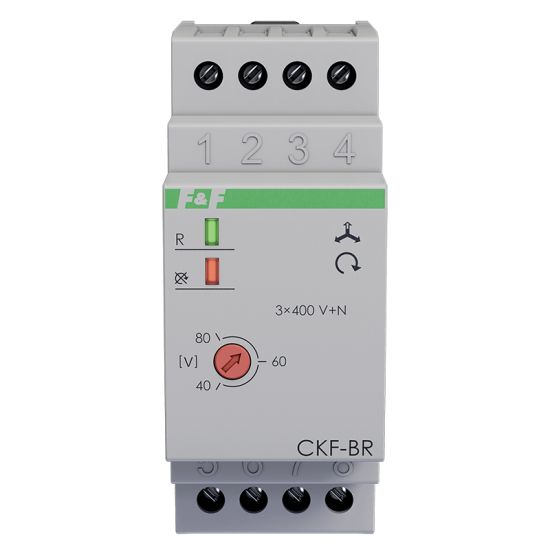

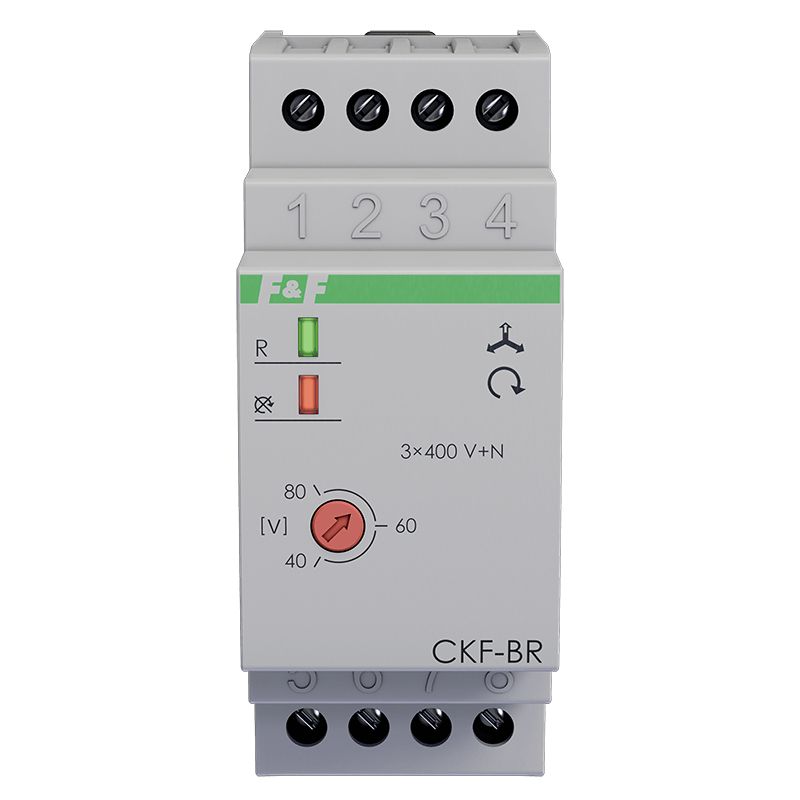

Czujnik kolejności i zaniku fazy CKF-BR TRMS
Z regulowanym progiem asymetrii napięciowej zadziałania.
Styk 1 x NO/NC.
Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku
Styk 1 x NO/NC.
Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
- Napięcie zasilania
- 3 × 400 V + N
- Współpraca z agregatami prądotwórczymi
- NIE
- Kontrola zaniku / asymetrii faz
- TAK
- Kontrola kolejności faz
- TAK
- Kontrola styków stycznika
- NIE
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 10 A
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Asymetria napięciowa zadziałania
- 40÷80 V
- Histereza napięciowa
- 5 V
- Opóźnienie wyłączenia
- 4 s
- Kontrola zasilania
- 2 × LED
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,6 W
- Temperatura pracy
- -25÷40°C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- TrueRMS
- TAK
