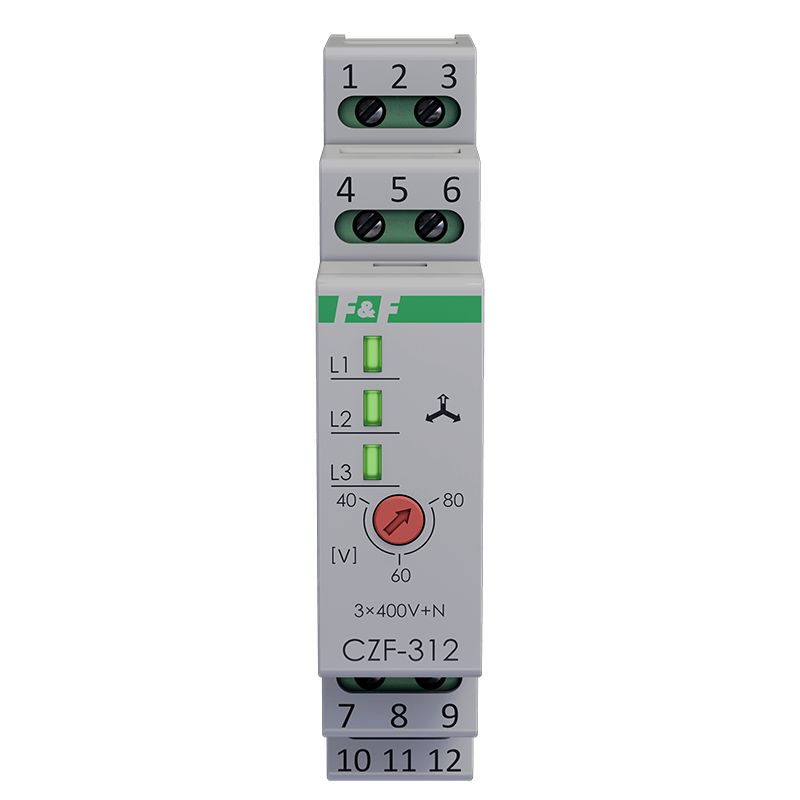

Czujnik zaniku fazy CZF-312 TrueRMS bez opóźnienia zadziałania
search
  • Czujnik zaniku fazy CZF-312 TrueRMS bez opóźnienia zadziałania
  • Czujnik zaniku fazy CZF-312 TrueRMS zabezpiecza pracę silnika elektrycznego
  • Czujnik zaniku fazy CZF-312 TrueRMS; Pomiar rzeczywistej skutecznej wartości napięcia

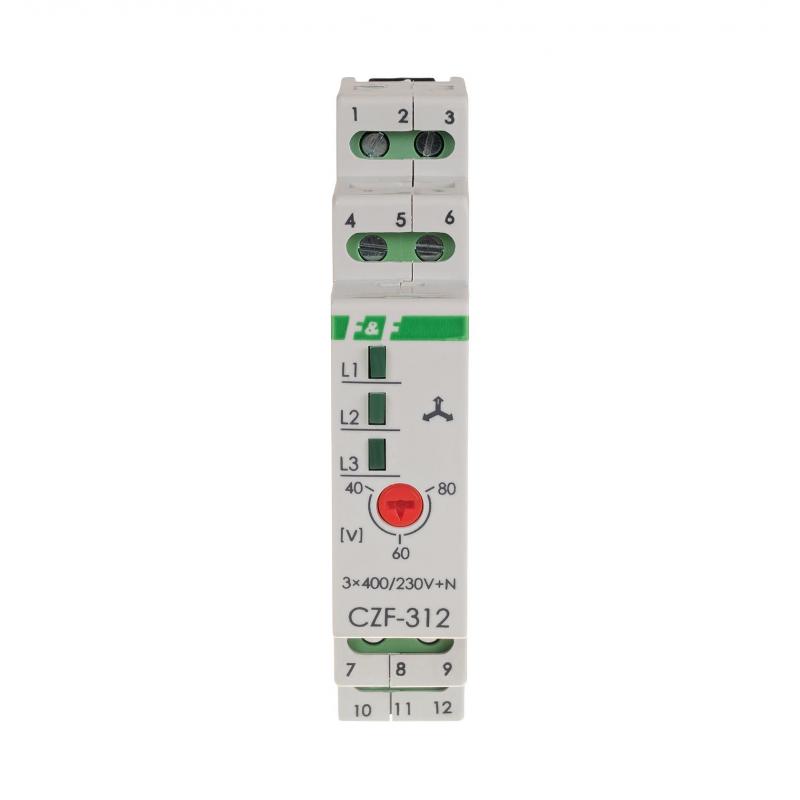

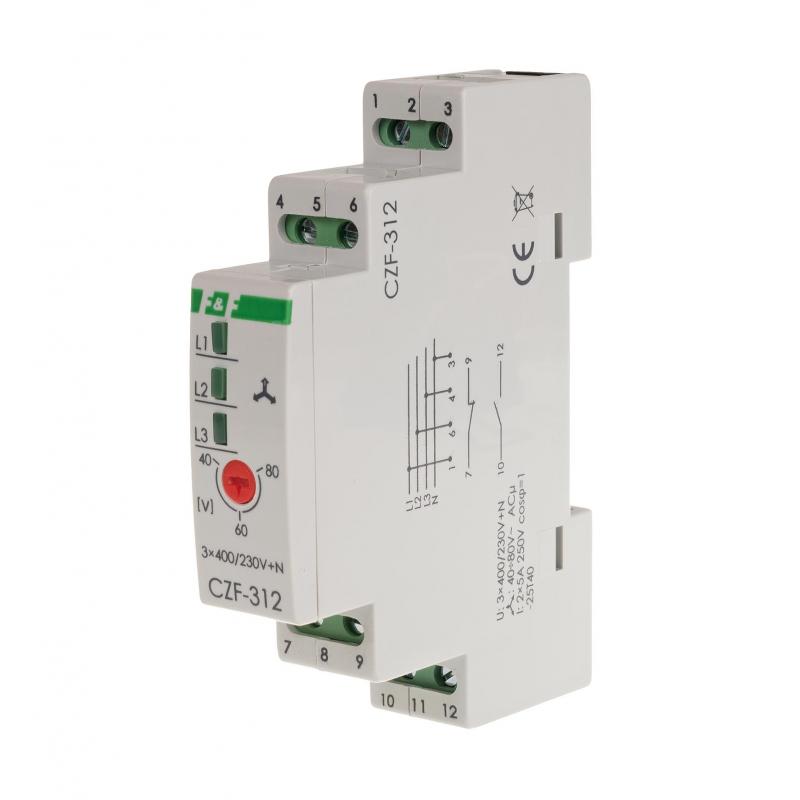

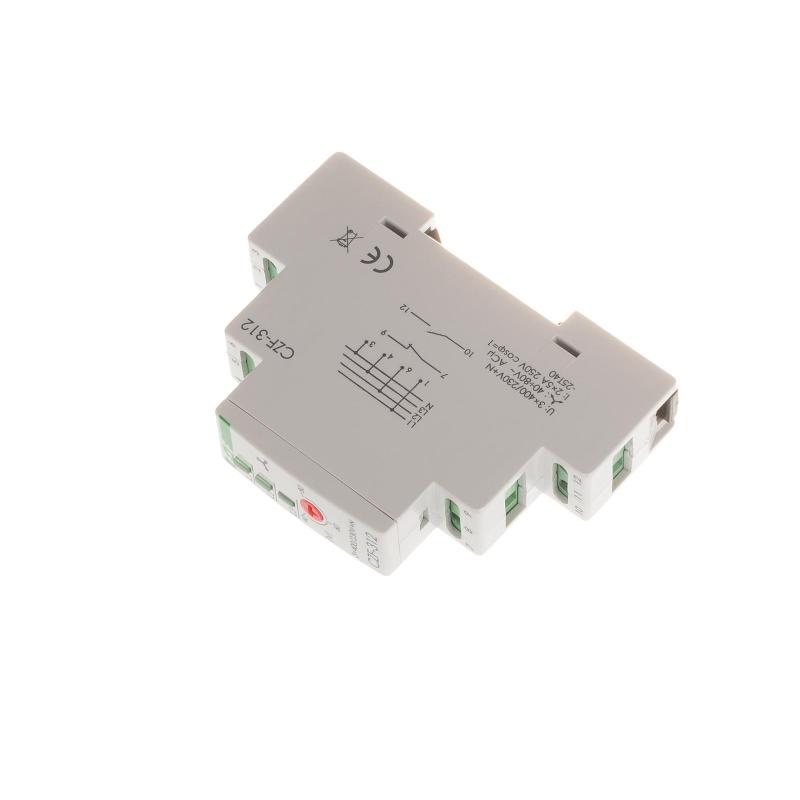

Czujnik zaniku fazy CZF-312 TRMS

CZF-312-TRMS, 5902431673714
Bez opóźnienia zadziałania.
Styk 1NO+1NC.
Pomiar rzeczywistej skutecznej wartości napięcia ( TrueRMS)

Bez opóźnienia zadziałania (0,5 s).
Czujnik zaniku fazy CZF-312 TrueRMS przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.




Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 0,5 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.


Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.



CZF-312-TRMS
Napięcie zasilania
3 × 400 V + N
Współpraca z agregatami prądotwórczymi
NIE
Kontrola zaniku / asymetrii faz
TAK
Kontrola kolejności faz
NIE
Kontrola styków stycznika
NIE
Element wykonawczy
2 × przekaźnik
Maksymalny prąd obciążenia
2 × 5A
Konfiguracja styków
1×NO+1×NC
Separacja styku
TAK
Asymetria napięciowa zadziałania
40÷80 V
Histereza napięciowa
5 V
Opóźnienie wyłączenia
0,5 s
Kontrola zasilania
3 × LED zielona
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,8 W
Temperatura pracy
-25÷40°C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
TrueRMS
TAK
