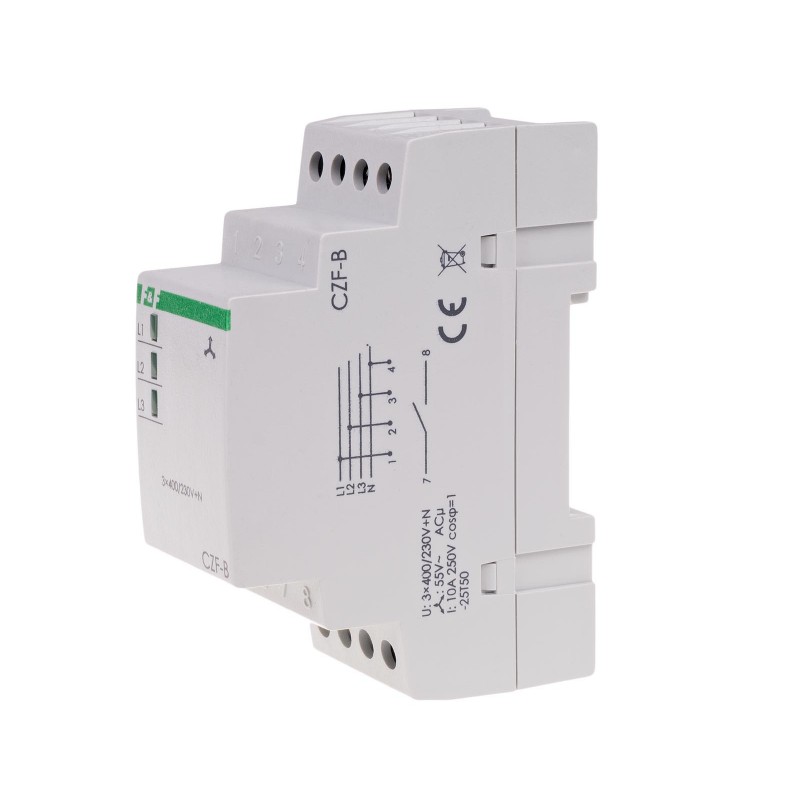

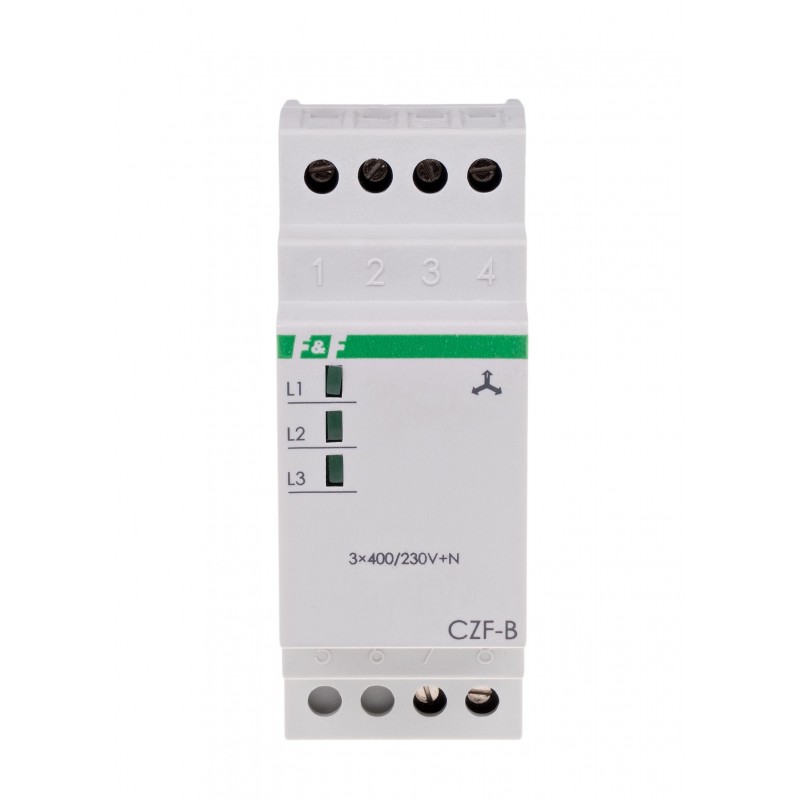

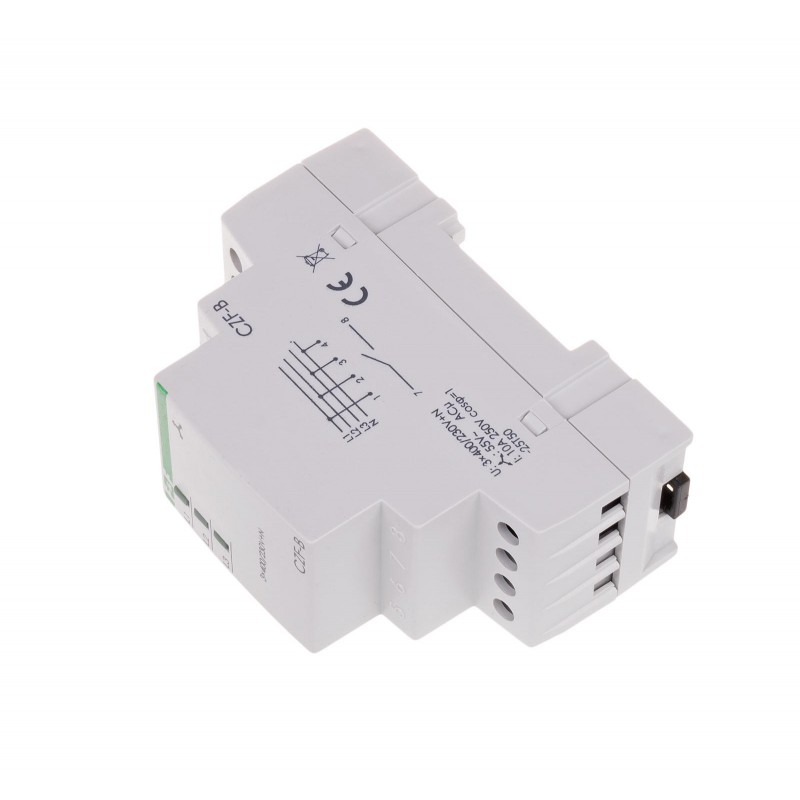

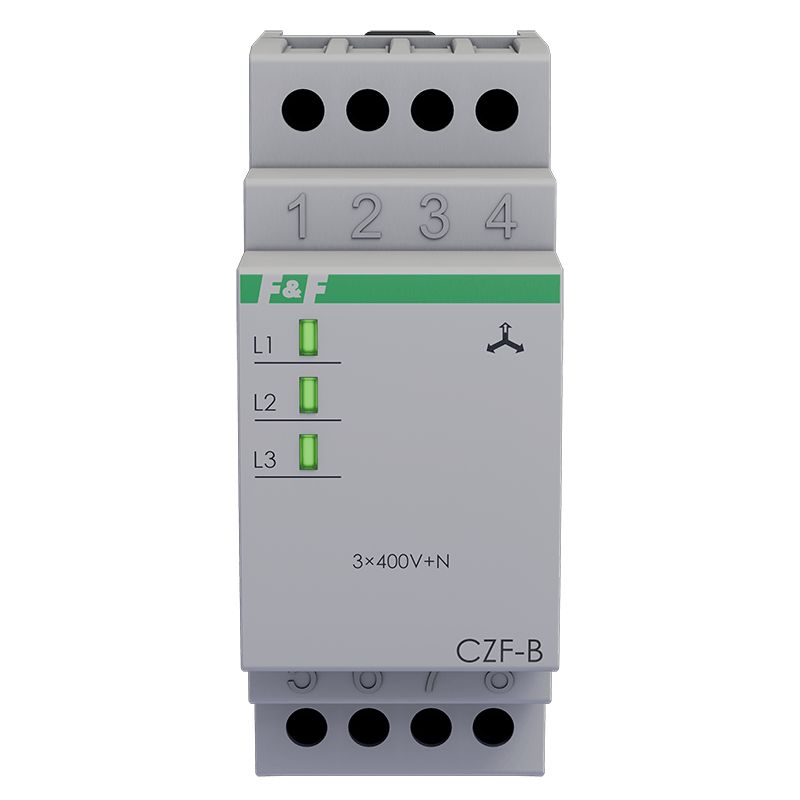

Czujnik zaniku fazy CZF-B TRMS
Ze stałym progiem asymetrii napięciowej zadziałania.
Styk 1NO.
Pomiar rzeczywistej skutecznej wartości napięcia (TrueRMS)
Zastosowanie czujnika zaniku fazy CZF-B TrueRMS zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Styk 1NO.
Pomiar rzeczywistej skutecznej wartości napięcia (TrueRMS)
Zastosowanie czujnika zaniku fazy CZF-B TrueRMS zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Działanie czujnika zaniku fazy CZF-B TRMS
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s. w ten sposób zapobiegamy przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Gdy napięcie wzrośnie o 5 V powyżej napięcia zadziałania(o wartość histerezy napięciowej), silnik automatycznie załączy się. Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.
Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
- Napięcie zasilania
- 3 × 400 V + N
- Współpraca z agregatami prądotwórczymi
- NIE
- Kontrola zaniku / asymetrii faz
- TAK
- Kontrola kolejności faz
- NIE
- Kontrola styków stycznika
- NIE
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 10 A
- Konfiguracja styków
- 1 × NO
- Separacja styku
- TAK
- Asymetria napięciowa zadziałania
- 55 V
- Histereza napięciowa
- 5 V
- Opóźnienie wyłączenia
- 4 s
- Kontrola zasilania
- 3 × LED zielona
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,6 W
- Temperatura pracy
- -25÷40°C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- TrueRMS
- TAK
