Czujnik kolejności i zaniku fazy CKF-337 bez przewodu neutralnego
search
  • Czujnik kolejności i zaniku fazy CKF-337 bez przewodu neutralnego
  • Czujnik kolejności i zaniku fazy CKF-337 zabezpiecza przed  symetrycznym i asymetrycznym spadkiem napięcia
  • Czujnik kolejności i zaniku fazy CKF-337 do zabezpieczenia silnika elektrycznego

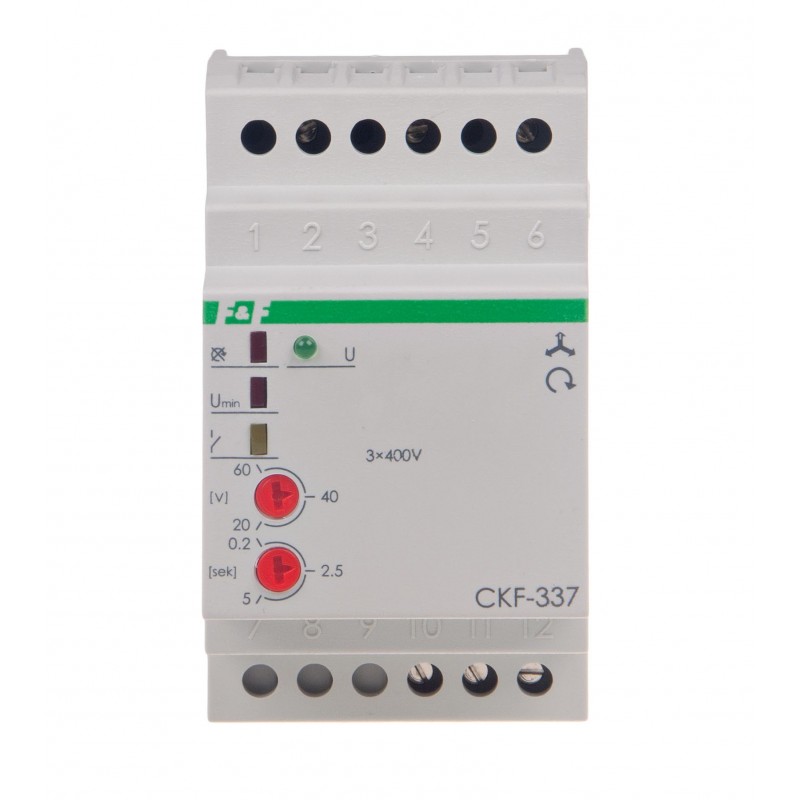

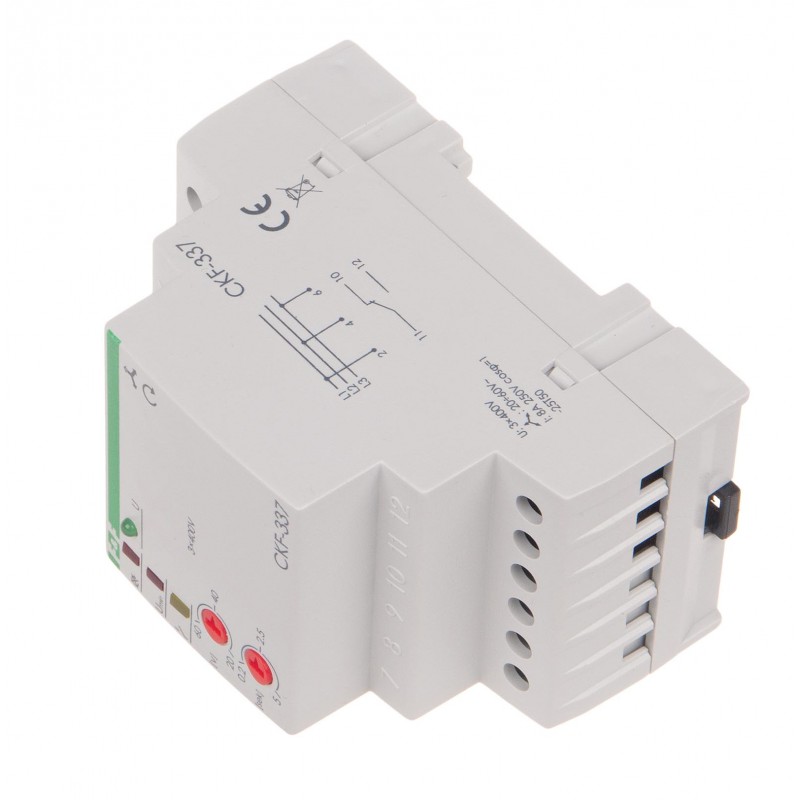

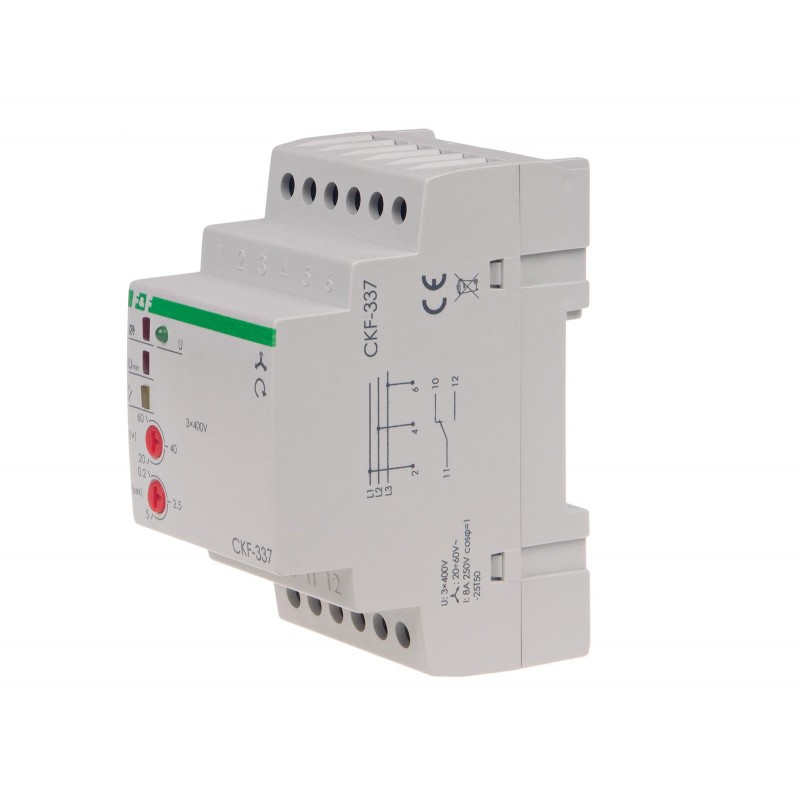

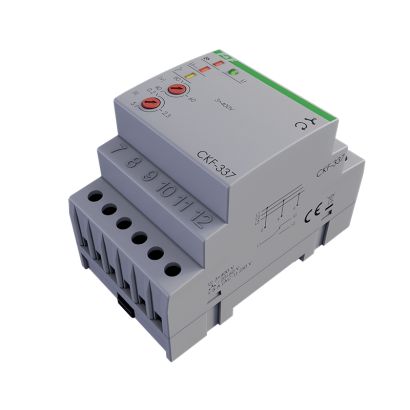

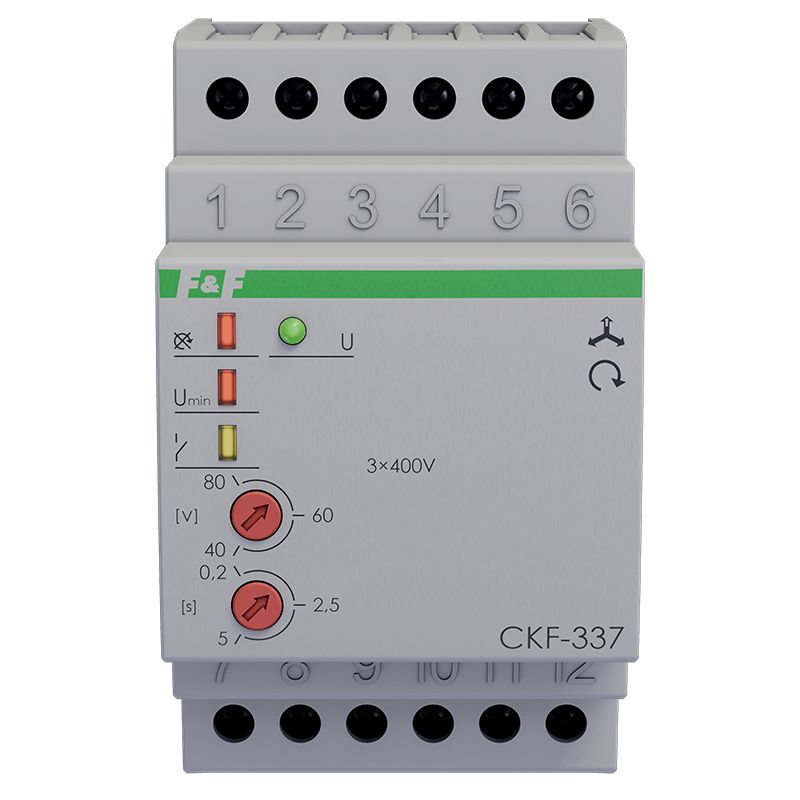

Czujnik kolejności i zaniku fazy CKF-337

CKF-337, 5908312593225
Bez przewodu neutralnego. Styk 1 x NO/NC.

Czujnik kolejności i zaniku fazy CKF-337 zabezpiecza przed  symetrycznym i asymetrycznym spadkiem napięcia.

Czujnik kolejności i zaniku fazy zabezpiecza silniki elektryczne zasilane z sieci trójfazowej w sytuacjach grożących zniszczeniem. Są to przypadki takie jak np. zanik napięcia w co najmniej jednej fazie, symetryczny spadek napięć w trzech fazach lub asymetria napięć między fazami. Czujniki kolejności i zaniku fazy zabezpieczają również kierunek obrotów w przypadku zmiany kolejności faz przed czujnikiem.






Działanie czujnika kolejności izaniku fazy CKF-337
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu spowoduje wyłączenie silnika. Wyłączenie silnika nastąpi również w przypadku symetrycznego spadku napięć międzyfazowych we wszystkich trzech fazach poniżej 320 V. Wyłączenie nastąpi z ustawionym przez użytkownika opóźnieniem (0,2÷5 s). Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5 V poniżej ustawionego progu. Czyli o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. Gdy przed czujnikiem nastąpi zmiana kolejności faz, która spowoduje niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.


CKF-337
Napięcie zasilania
3 × 400 V
Współpraca z agregatami prądotwórczymi
TAK
Kontrola zaniku / asymetrii faz
TAK
Kontrola kolejności faz
TAK
Kontrola styków stycznika
NIE
Element wykonawczy
przekaźnik
Maksymalny prąd obciążenia
10 A
Konfiguracja styków
1 × NO/NC
Separacja styku
TAK
Asymetria napięciowa zadziałania
20÷60 V
Histereza napięciowa
5 V
Opóźnienie wyłączenia
0,2÷5,0 s regulowane
Kontrola zasilania
4 × LED
Przyłącze
zaciski śrubowe 4,0 mm²
Moment dokręcający
0,5 Nm
Pobór mocy
1,6 W
Temperatura pracy
-25÷40°C
Wymiary
3 moduły (52,5 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
TrueRMS
NIE
