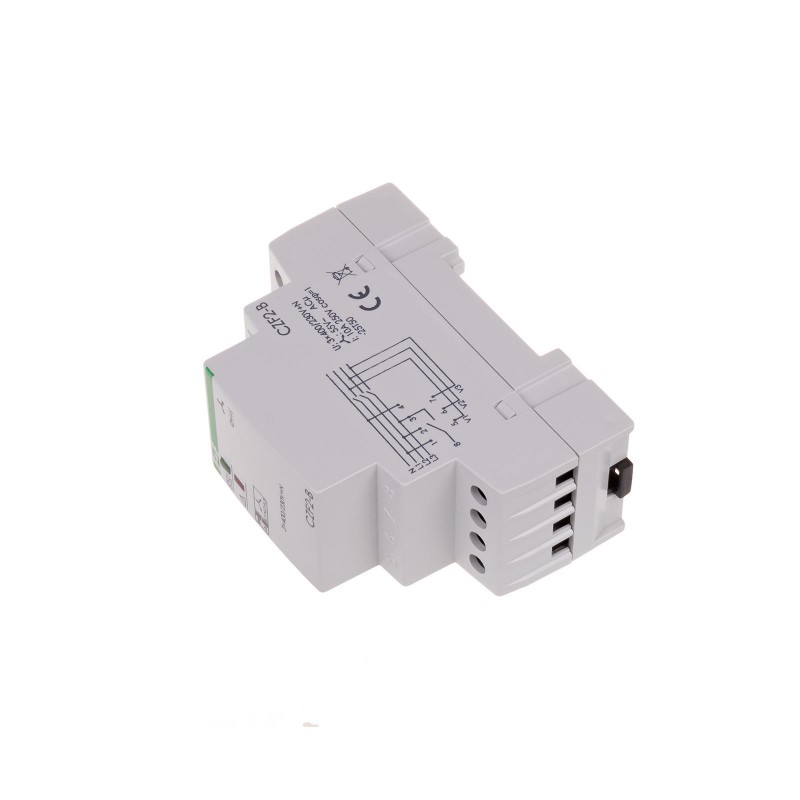

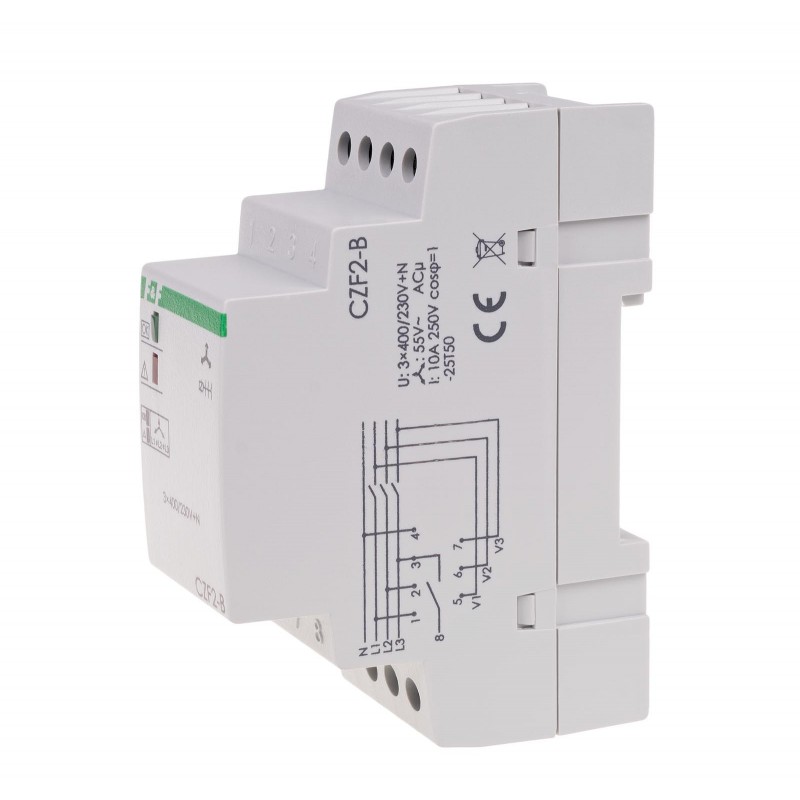

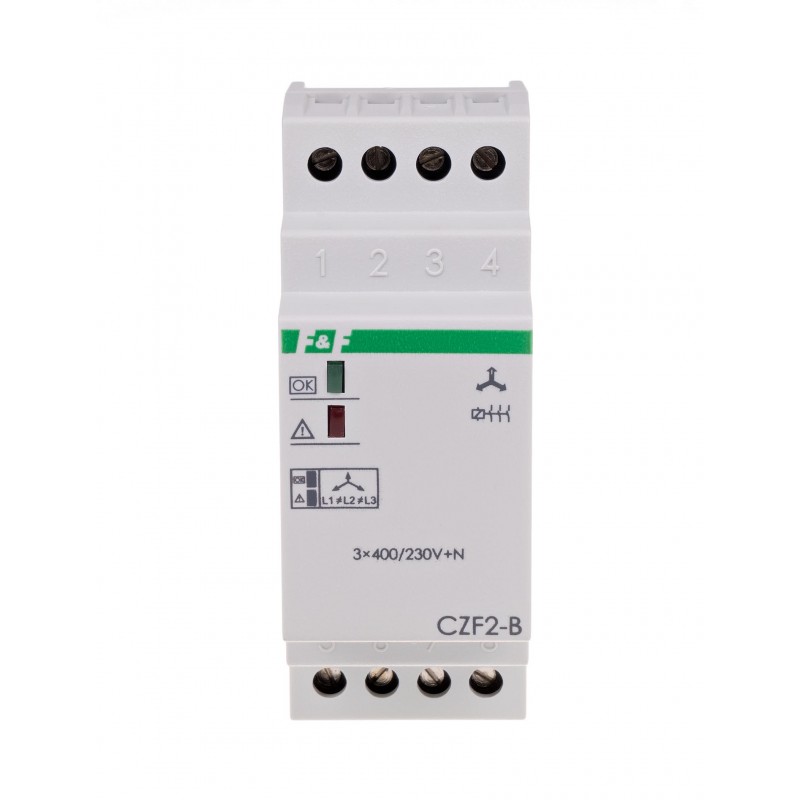

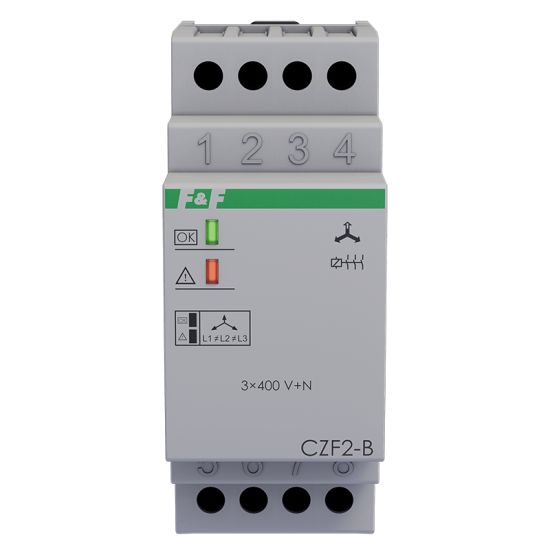

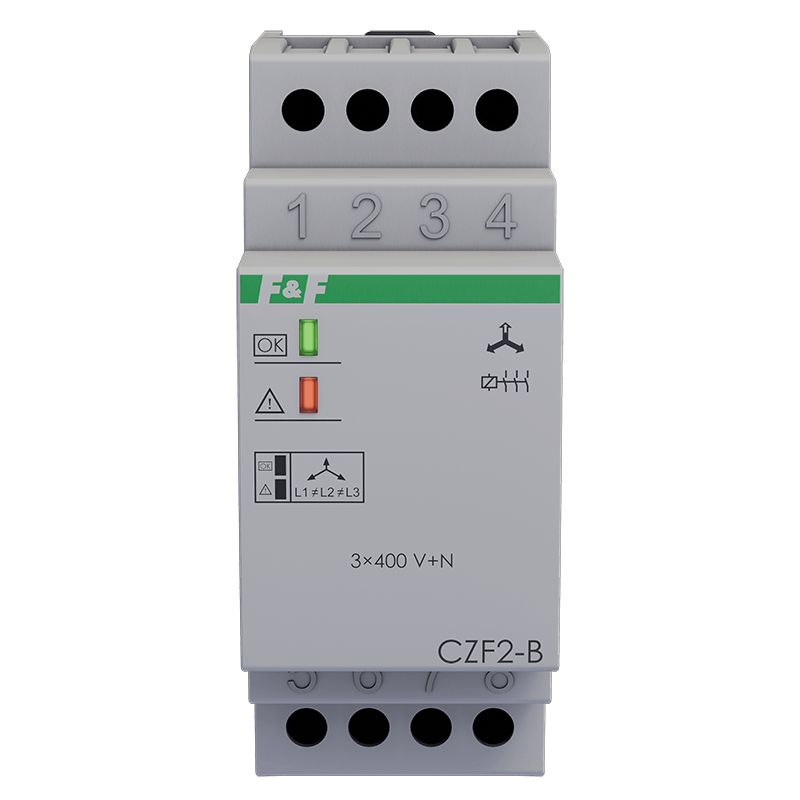

Czujnik zaniku fazy CZF2-B
Styk 1 x NO nieseparowany.
Czujnik zaniku fazy z kontrolą styków stycznika przeznaczony jest do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika:
- zanik napięcia w co najmniej jednej fazie,
- asymetria napięć między fazami
- uszkodzenie styków stycznika załączającego.
Czujnik zaniku fazy z kontrolą styków stycznika przeznaczony jest do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika:
- zanik napięcia w co najmniej jednej fazie,
- asymetria napięć między fazami
- uszkodzenie styków stycznika załączającego.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu.
- Napięcie zasilania
- 3 × 400 V + N
- Współpraca z agregatami prądotwórczymi
- NIE
- Kontrola zaniku / asymetrii faz
- TAK
- Kontrola kolejności faz
- NIE
- Kontrola styków stycznika
- TAK
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 10 A
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Asymetria napięciowa zadziałania
- 55 V
- Histereza napięciowa
- 5 V
- Opóźnienie wyłączenia
- 4 s
- Kontrola zasilania
- 2 × LED
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,6 W
- Temperatura pracy
- -25÷40°C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- TrueRMS
- NIE
