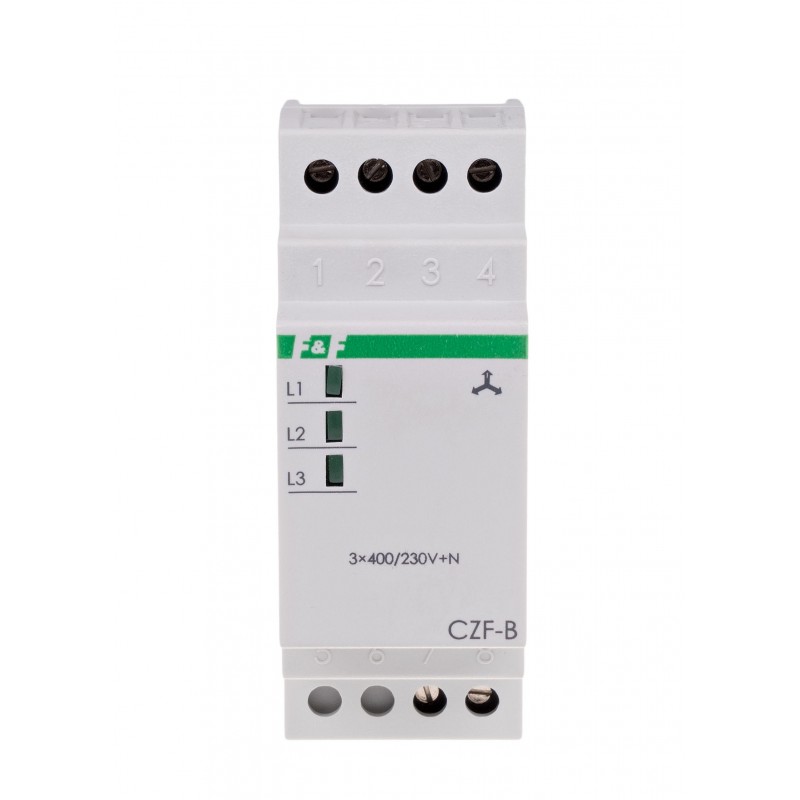

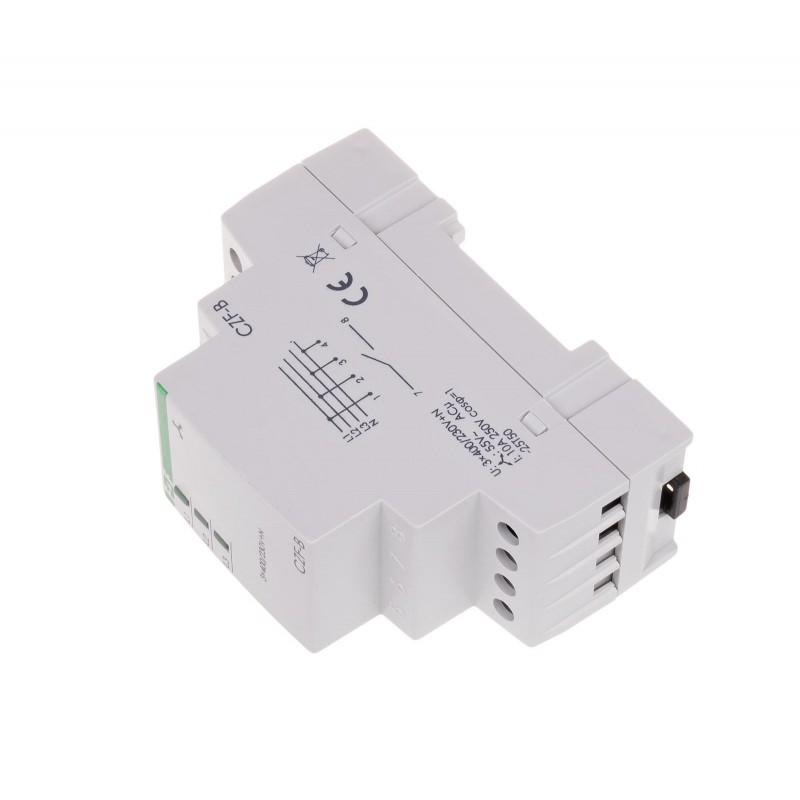

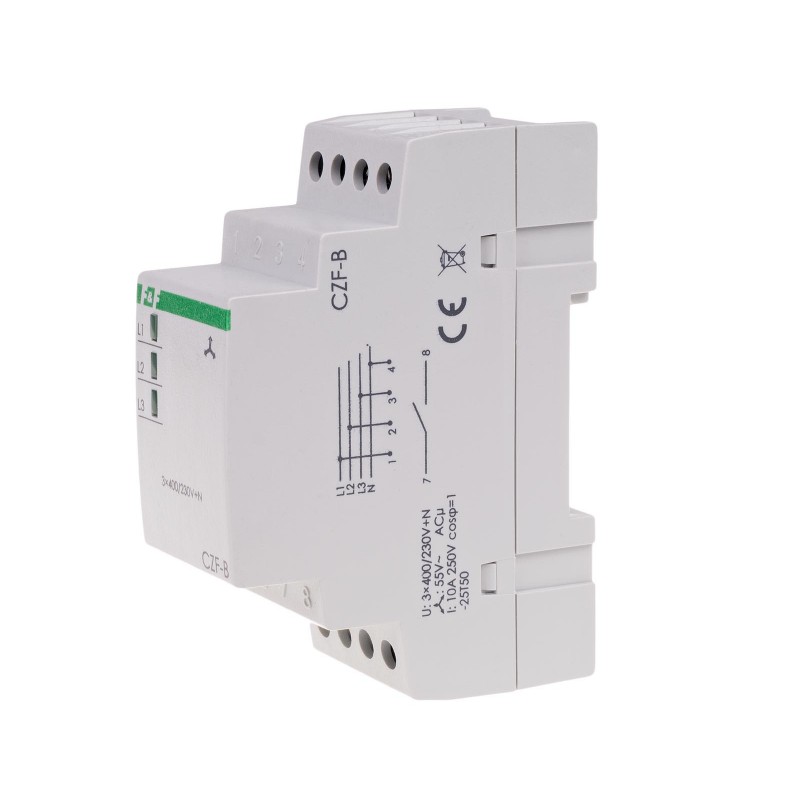

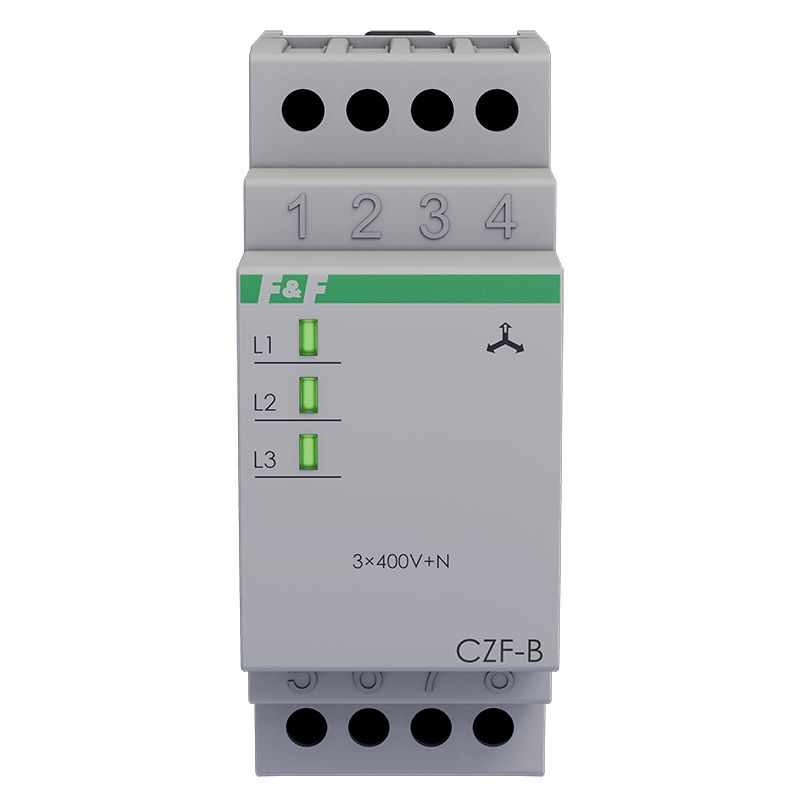

Czujnik zaniku fazy CZF-B

CZF-B, 5908312593041
Stały próg asymetrii napięciowej zadziałania
Styk 1NO


Czujnik zaniku fazy przeznaczony do zabezpieczenia silnika  elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.




Zasada działania czujników zaniku fazy


Zanik napięcia w co najmniej jednej, dowolnej fazie  lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s. Opóźnienie wyłączenia zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5 V powyżej napięcia zadziałania  (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.


CZF-B
Napięcie zasilania
3 × 400 V + N
Współpraca z agregatami prądotwórczymi
NIE
Kontrola zaniku / asymetrii faz
TAK
Kontrola kolejności faz
NIE
Kontrola styków stycznika
NIE
Element wykonawczy
przekaźnik
Maksymalny prąd obciążenia
10 A
Konfiguracja styków
1 × NO
Separacja styku
TAK
Asymetria napięciowa zadziałania
55 V
Histereza napięciowa
5 V
Opóźnienie wyłączenia
4 s
Kontrola zasilania
3 × LED zielona
Przyłącze
zaciski śrubowe 4,0 mm²
Moment dokręcający
0,5 Nm
Pobór mocy
1,6 W
Temperatura pracy
-25÷40°C
Wymiary
2 moduły (35 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
TrueRMS
NIE
