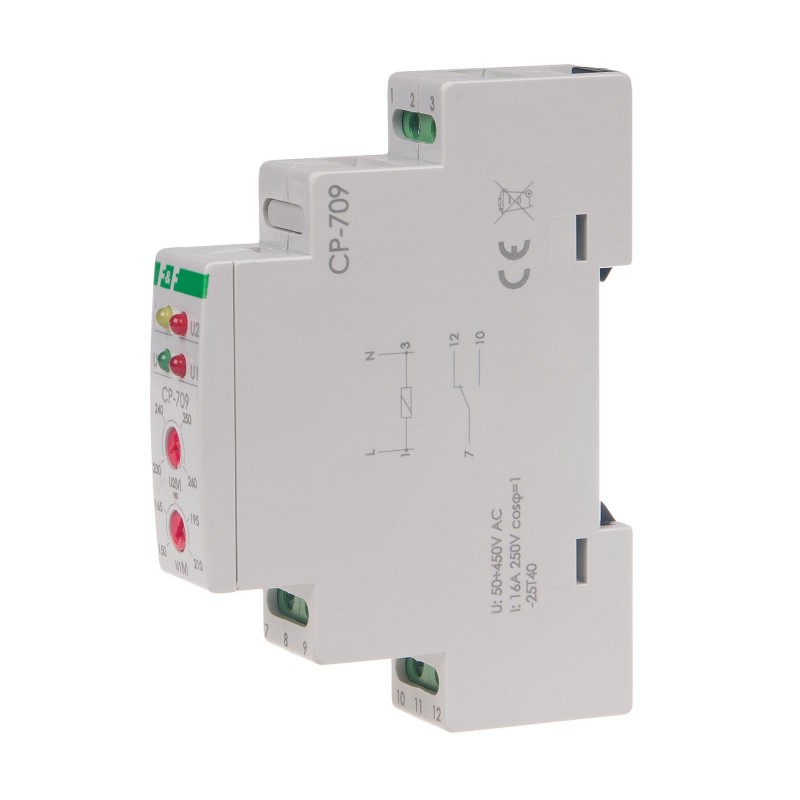

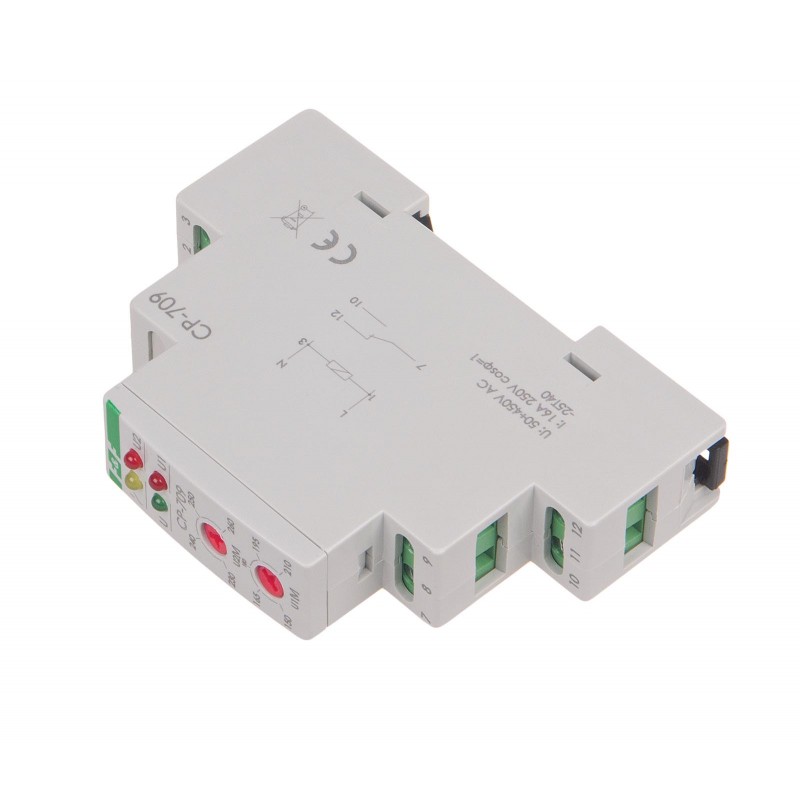

Przekaźnik napięciowy CP-709
Jednofazowy.
Bez blokady czasowej.
Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej. Zabezpiecza odbiornik jednofazowy przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Bez blokady czasowej.
Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej. Zabezpiecza odbiornik jednofazowy przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Działanie

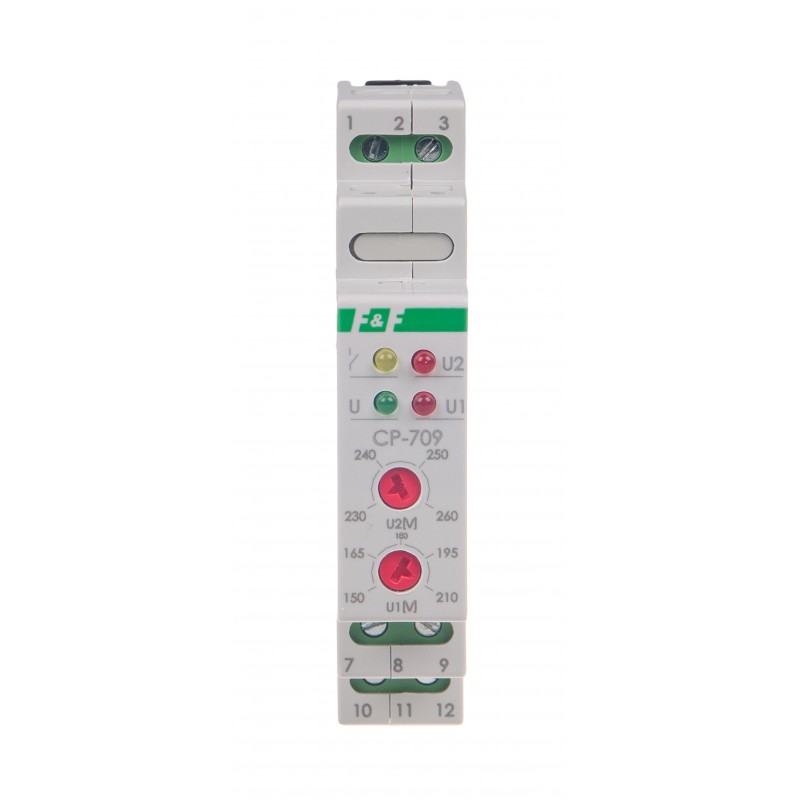

Potencjometrami ustawiamy dolny (U 1) i górny (U 2) próg napięcia. Jest to tzw. okno napięciowe. W jego granicach mogą następować zmiany napięcia zasilania, które nie spowodują zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizuje świecenie żółtej diody LED (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 sygnalizuje świecenie czerwonej diody LED (U 1). Wzrost napięcia powyżej ustalonej wartości U2 wskazuje świecenie LED czerwonej (U 2). Powrotne przełączenie styku przekaźnika napięciowego nastąpi automatycznie po powrocie właściwego napięcia.
Przekaźnik napięciowy może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.
- Typ
- jednofazowy
- Napięcie zasilania
- 50÷450 V AC
- Blokada czasowa
- NIE
- Współpraca z agregatami prądotwórczymi
- TAK
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 16 A
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Kontrola zasilania
- 4 × LED
- Próg napięciowy zadziałania - dolny U1
- 150÷210 V
- Próg napięciowy zadziałania - górny U2
- 230÷260 V
- Histereza napięciowa powrotu - dla progu U1
- 5 V
- Histereza napięciowa powrotu - dla progu U2
- 5 V
- Czas zadziałania - dla progu U1
- 1,5 s
- Czas zadziałania - dla progu U2
- 0,1 s
- Czas powrotu - dla progu U1
- 1,5 s
- Czas powrotu - dla progu U2
- 1,5 s
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
