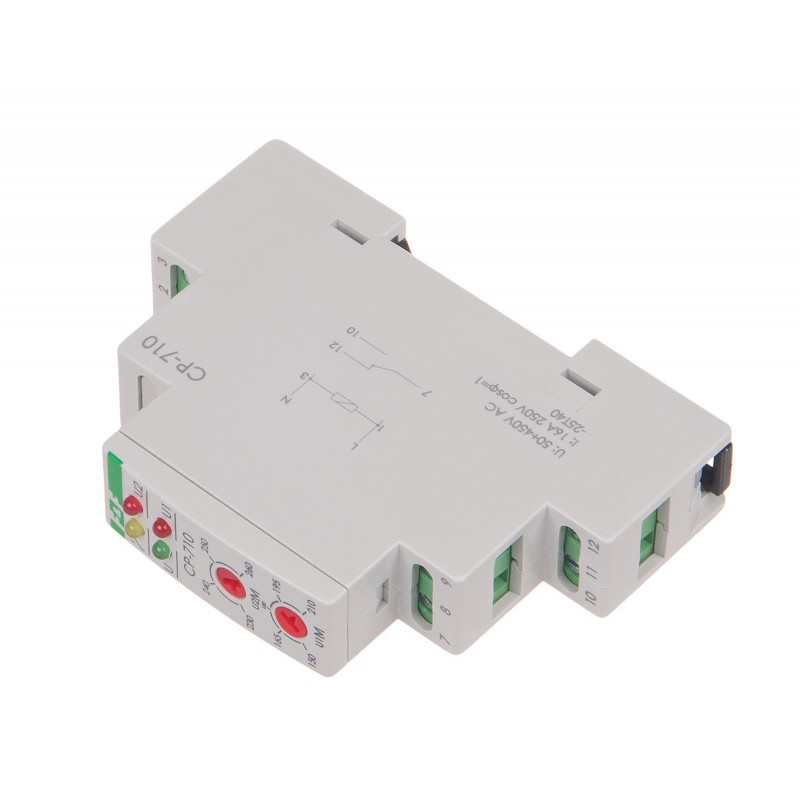

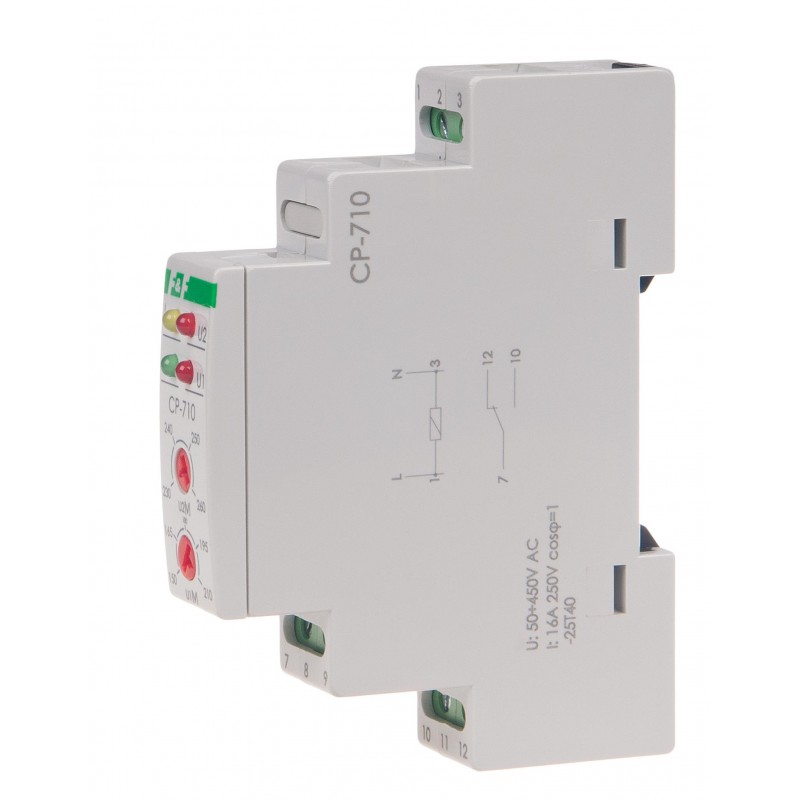

Przekaźnik napięciowy CP-710
Przekaźnik napięciowy CP-710
CP-710, 5908312597100
Opis produktu
Przekaźnik napięciowy jednofazowy,z blokadą czasową.
Przekaźnik napięciowy CP-710 służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Zasada działania przekaźnika napięciowego CP-710

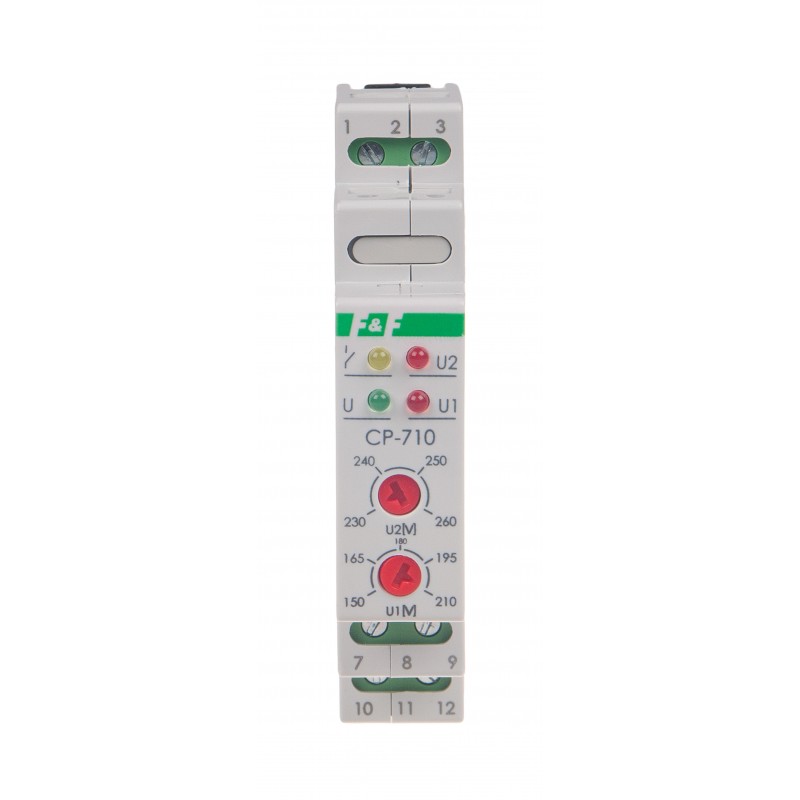

Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem świeceniem LED żółtej (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.
Przekaźnik napięciowy CP-710 może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 7-12). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.
| Typ | jednofazowy |
| Napięcie zasilania | 50÷450 V AC |
| Blokada czasowa | TAK |
| Współpraca z agregatami prądotwórczymi | TAK |
| Element wykonawczy | przekaźnik |
| Maksymalny prąd obciążenia | 16 A |
| Konfiguracja styków | 1 × NO/NC |
| Separacja styku | TAK |
| Kontrola zasilania | 4 × LED |
| Próg napięciowy zadziałania - dolny U1 | 150÷210 V |
| Próg napięciowy zadziałania - górny U2 | 230÷260 V |
| Histereza napięciowa powrotu - dla progu U1 | 5 V |
| Histereza napięciowa powrotu - dla progu U2 | 5 V |
| Czas zadziałania - dla progu U1 | 1,5 s |
| Czas zadziałania - dla progu U2 | 0,1 s |
| Czas powrotu - dla progu U1 | 1,5 s |
| Czas powrotu - dla progu U2 | 1,5 s |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,8 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
CP-710 instrukcja obsługi (749.06k)
CP-710 schemat CAD dxf (393.91k)
CKF CZF CP deklaracja CE 2024 (184.28k)
