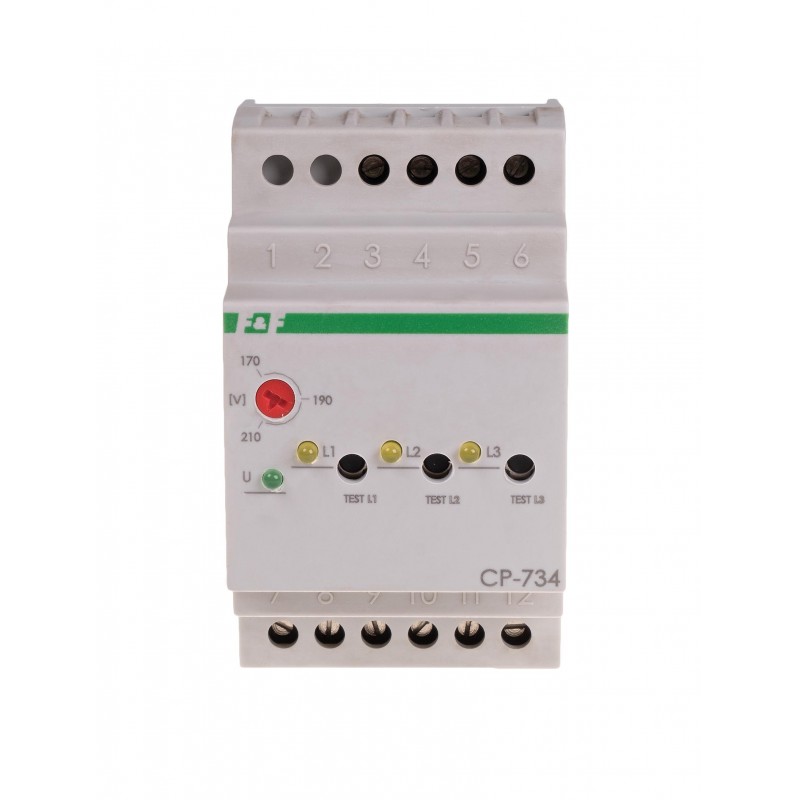

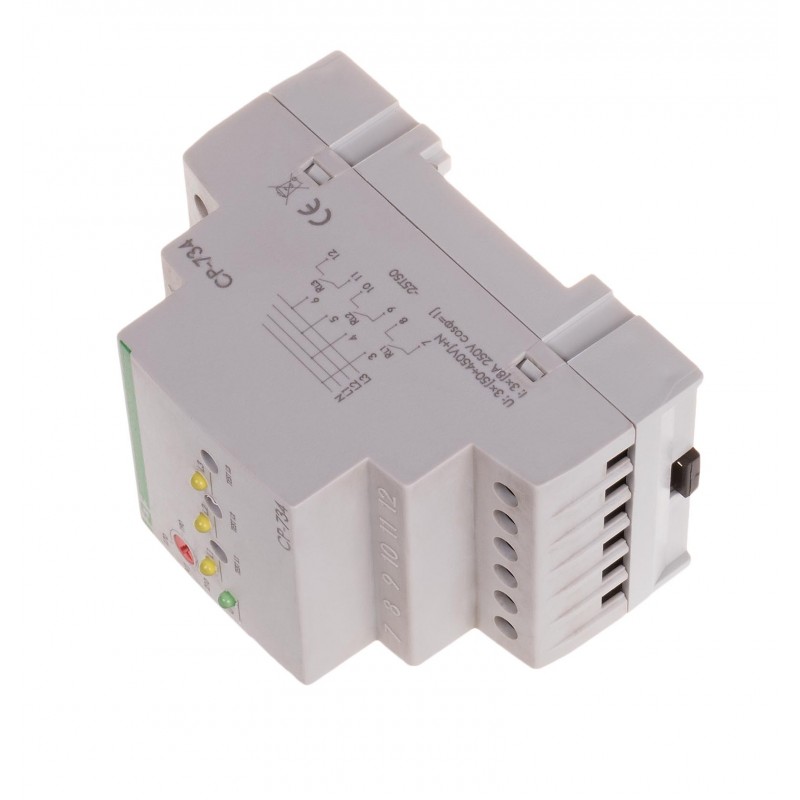

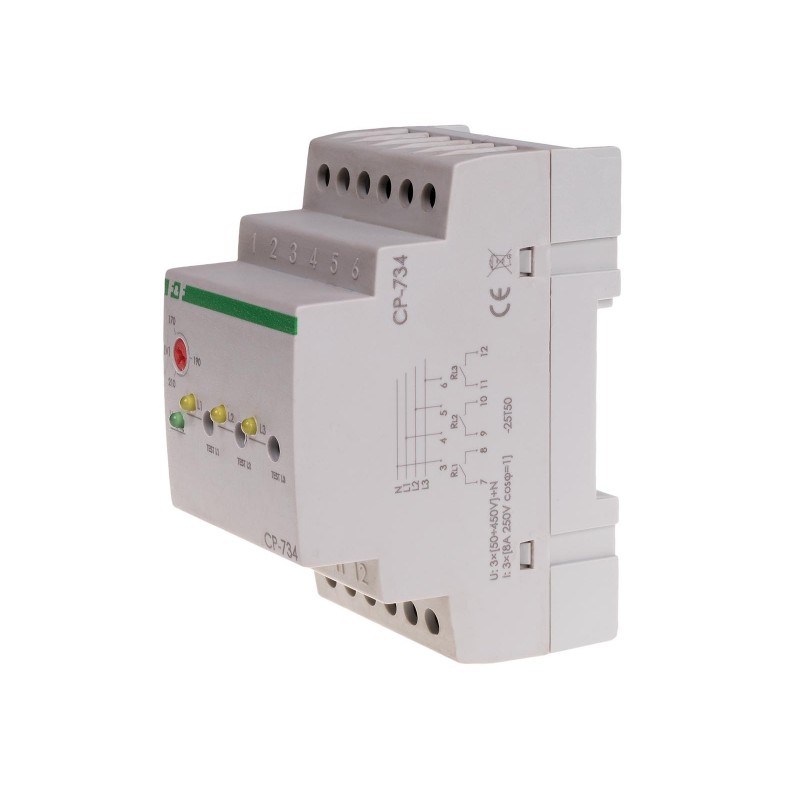

Przekaźnik napięciowy CP-734

CP-734, 5908312591337
Przekaźnik  napięciowy trójfazowy.
Podnapięciowy.
Styk 3×1NO.

Przekaźnik napięciowy CP-734 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiorników przed skutkami spadku  napięcia  poniżej ustawionej wartości.

Zastosowanie przekaźnika napięciowego

Trójfazowy przekaźnik  napięciowy CP-734 stosowany jest w instalacjach BMS lub PLC do informowania o nieprawidłowościach w trójfazowej sieci zasilającej.

Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia sieci sygnalizowane są świeceniem diody LED żółtej L1, L2  i L3 w obwodzie każdej fazy (zamknięte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje otwarcie  styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Załączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu (tj. o wartość histerezy napięciowej).

TEST (symulacja zadziałania)
Naciskając przycisk  chwilowy TEST w obwodzie danej fazy powodujemy otwarcie styku odpowiadającemu tej fazie na czas trzymania przycisku.



CP-734
Typ
trójfazowy
Napięcie zasilania
3×(50÷450 V)+N
Blokada czasowa
NIE
Współpraca z agregatami prądotwórczymi
TAK
Element wykonawczy
3 × przekaźnik
Maksymalny prąd obciążenia
3 × 8 A
Konfiguracja styków
3 x NO *
Separacja styku
TAK
Kontrola zasilania
4 × LED
Napięcie zadziałania - regulowane
170÷210 V
Histereza napięciowa powrotu
5 V
Czas powrotu
1,5 s
Czas zadziałania
0,5 s
Przyłącze
zaciski śrubowe 4,0 mm²
Moment dokręcający
0,5 Nm
Pobór mocy
0,8 W
Temperatura pracy
-20÷50°C
Wymiary
3 moduły (52,5 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
* W stanie beznapięciowym (brak zasilania) styki przekaźników są w stanie otwartym. Po zasileniu urządzenia i przy prawidłowych napięciach na poszczególnych fazach styki przekaźników są zamknięte. Zanik napięcia w jednej z faz (lub spadek poniżej ustawionego progu) powoduje otwarcie styku przekaźnika odpowiadającego tej fazie.
