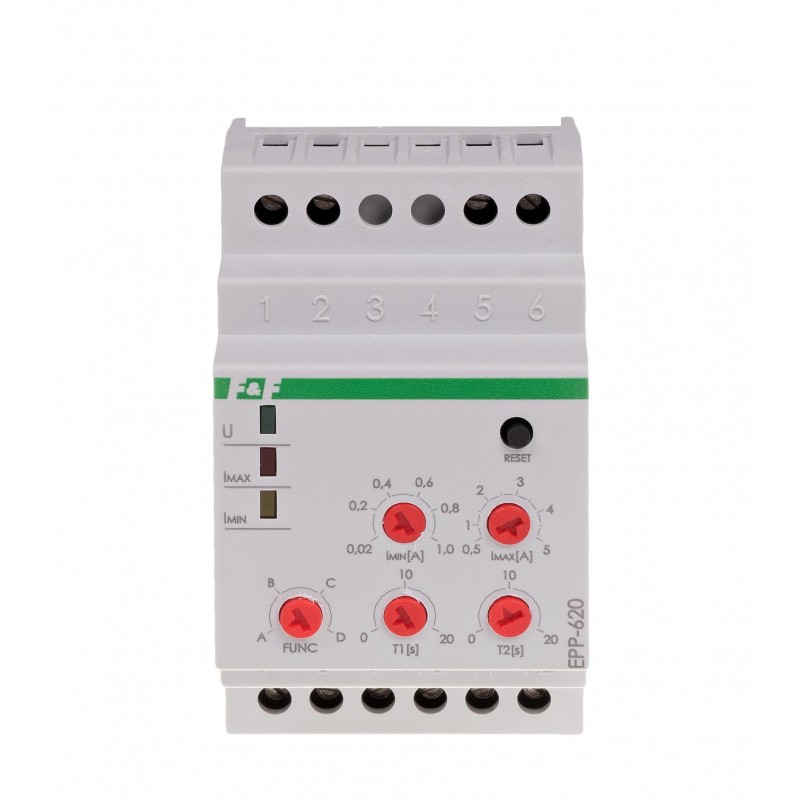

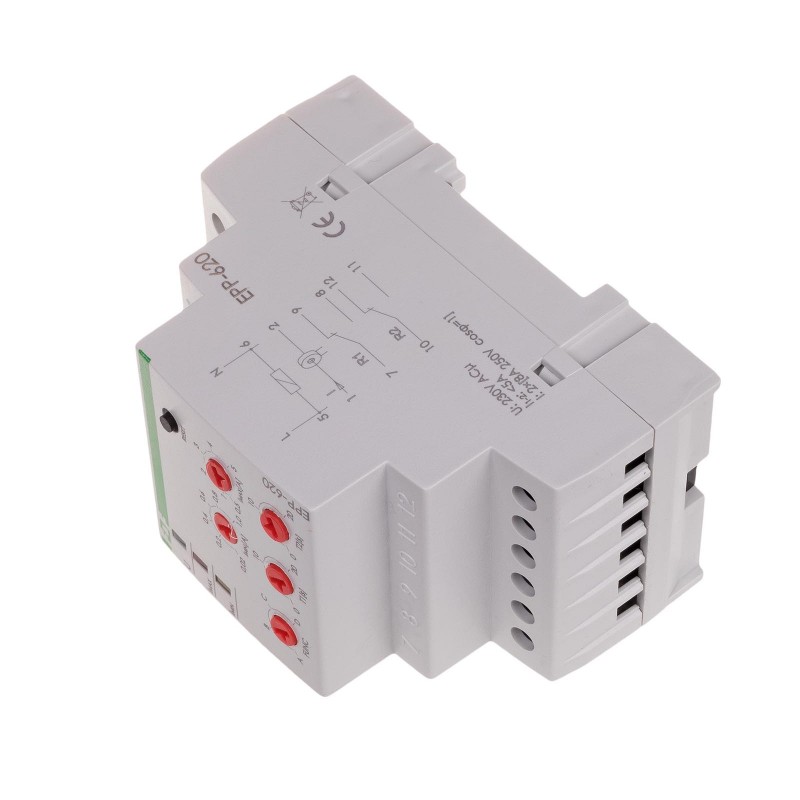

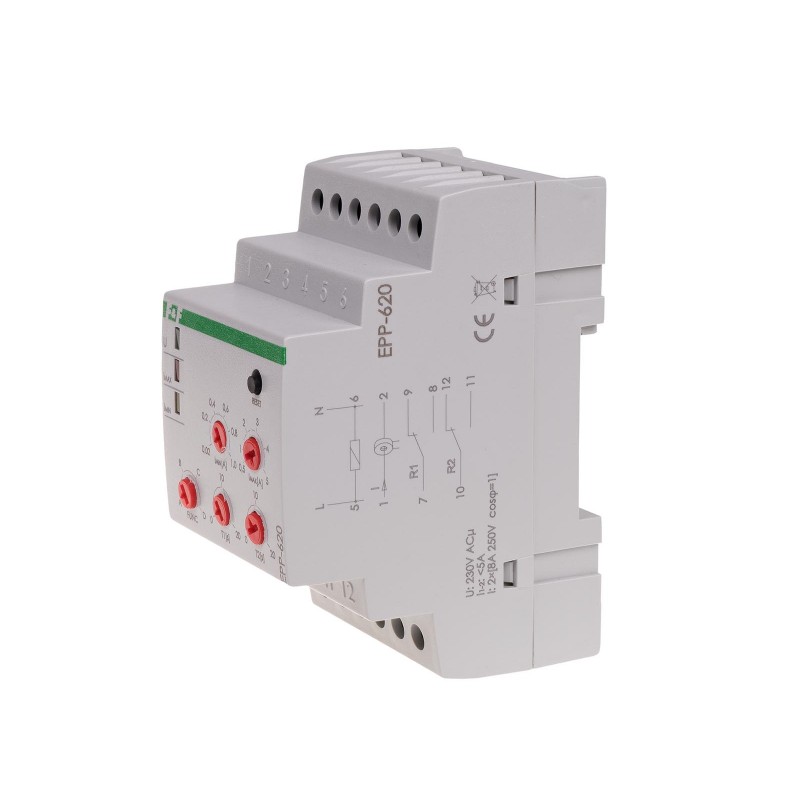

Przekaźnik prądowy EPP-620
4-funkcyjny przekaźnik prądowy.
Z regulowanym dolnym i górnym progiem zadziałania.
3 modułowy.
Przekaźnik prądowy EPP-620 służy do kontroli wartości natężenia prądu w mierzonym obwodzie. Z funkcją przełączenia styków w przypadku przekroczeniu wartości natężenia prądu powyżej i poniżej ustawionych wartości progowych.
Z regulowanym dolnym i górnym progiem zadziałania.
3 modułowy.
Przekaźnik prądowy EPP-620 służy do kontroli wartości natężenia prądu w mierzonym obwodzie. Z funkcją przełączenia styków w przypadku przekroczeniu wartości natężenia prądu powyżej i poniżej ustawionych wartości progowych.
Funkcje przekaźnika prądowego EPP-620
Przekaźnik prądowy EPP-620 współpracuje z przekładnikiem prądowym o prądzie wtórnym 5 A. Obwód pierwotny przekładnika włączony jest w obwód prądowy mierzony. Obwód wtórny natomiast do zacisków pomiarowych przekaźnika.
Przekaźnik pracuje według jednej z czterech funkcji pracy (patrz wykresy).
Funkcję wybieramy ustawiając strzałkę potencjometru FUNC na oznaczeniu wybranej funkcji [A, B, C lub D].
Potencjometrami ustawiane są progi prądowe: dolny Imin i górny Imax.
Zasada działania przekaźnika prądowego EPP-620
Przekroczenie wartości natężenia prądu mierzonego powoduje zamknięcie odpowiednich styków zgodnie z wybraną funkcją pracy. Zamknięcie styku odbywa się z opóźnieniem ustawionym potencjometrami. Opóźnienie T1 dla styku R1 i T2 dla styku R2. Zamknięcie styków sygnalizowane jest świeceniem odpowiedniej LED Imax i Imin. Zamknięcie styku odbywa się z opóźnieniem. Opóźnienie ustawiamy potencjometrami. Są to wartość T1 dla styku R1 i wartość T2 dla styku R2.
- Napięcie zasilania
- 230 V AC
- Element wykonawczy
- 2 × przekaźnik
- Maksymalny prąd obciążenia R1 i R2
- 2 × 8 A
- Konfiguracja styków
- 2 × NO/NC
- Separacja styku
- TAK
- Czas powrotu
- 0,5 s
- Histereza powrotu zasilania
- 10%
- Maksymalny prąd wejścia pomiarowego 1-2
- 5 A
- Prąd przełączenia - regulowany Imin
- 0,02÷1 A
- Prąd przełączenia - regulowany Imax
- 0,5÷5 A
- Czas zadziałania T1 i T2 - regulowany
- 0÷20 s
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 3 moduły (52,5 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
