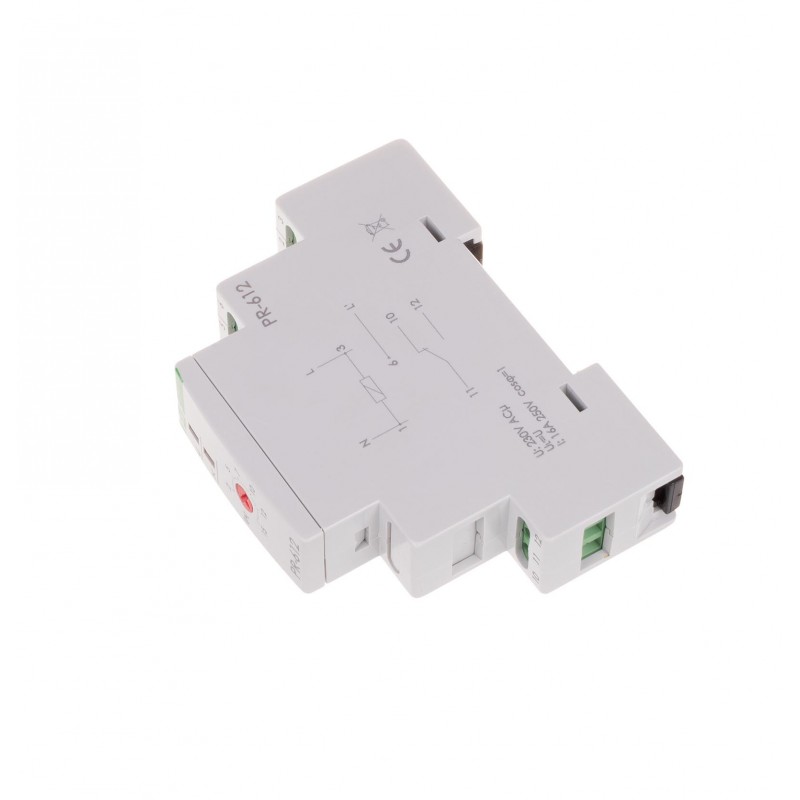

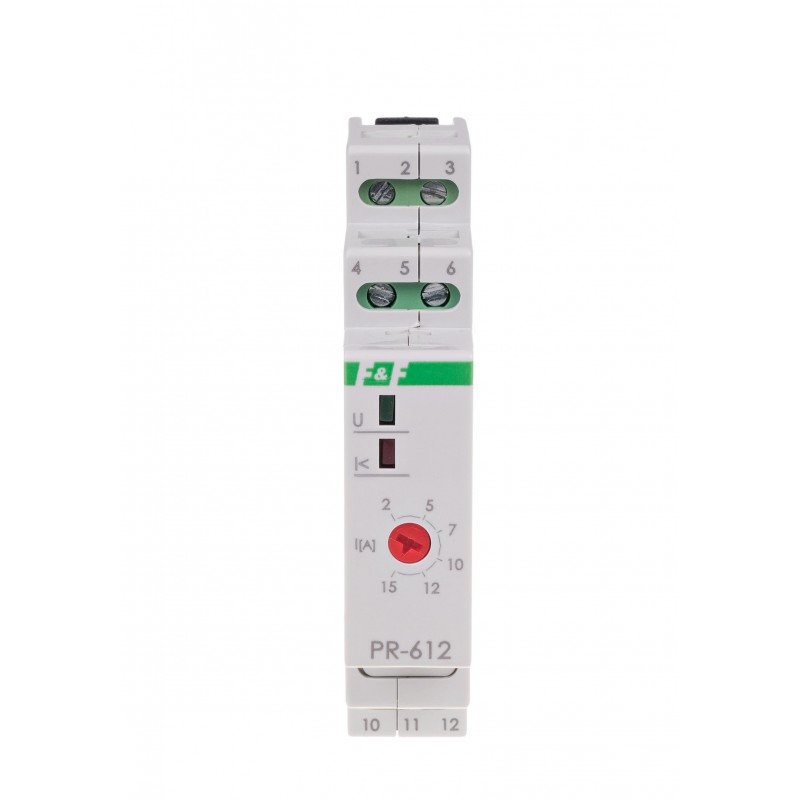

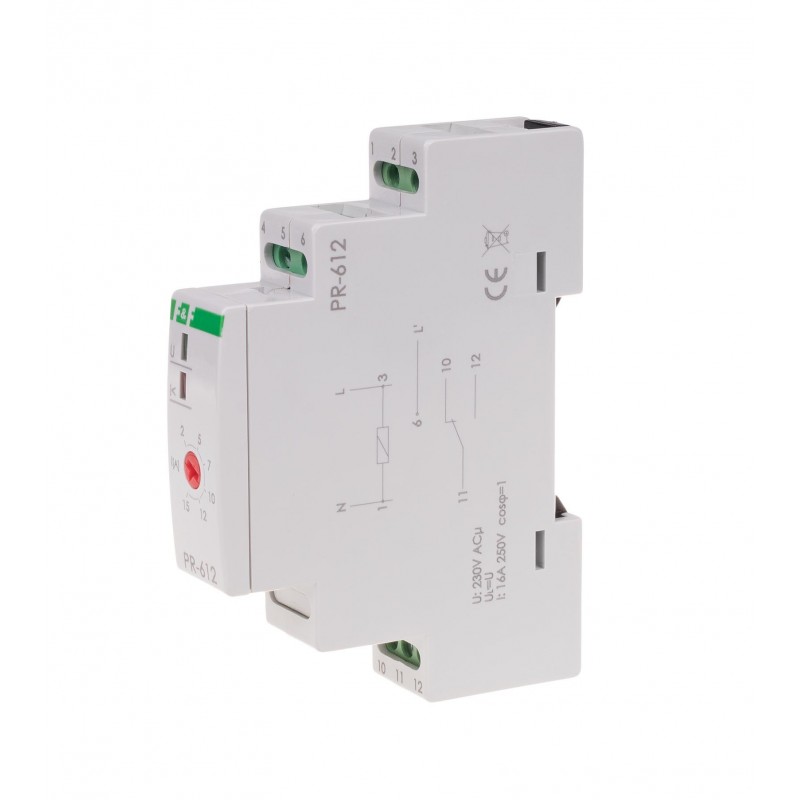

Przekaźnik priorytetowy PR-612
Przekaźnik priorytetowy PR-612
PR-612, 5908312595908
Opis produktu
Montaż na szynie 35 mm.Zakres regulacji 2÷15 A.
Gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy, które mogą pracować niezależnie, ale ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych, wtedy stosujemy przekaźniki priorytetowe.
Działanie przekaźnika priorytetowego
Za pomocą potencjometru nastawiamy wartość poboru prądu w obwodzie priorytetowym. Powyżej tej wartości przekaźnik odłączy obwód niepriorytetowy.
Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego.
W przypadku, kiedy załączony jest już odbiornik priorytetowy, przekaźnik uniemożliwi załączenie odb. niepriorytetowego.
Uwaga!
Prąd odbiornika priorytetowego nie może być większy od 16 A. W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A należy zastosować dodatkowy stycznik.
| Typ | podłączenie bezpośrednie * |
| Napięcie zasilania | 195÷253 V AC |
| Element wykonawczy | przekaźnik |
| Konfiguracja styków | 1 × NO/NC |
| Separacja styku | TAK |
| Maksymalny prąd odbiorników niepriorytetowych | 16 A lub większy z zastosowaniem stycznika |
| Maksymalny prąd odbiorników priorytetowych | 15 A |
| Prąd przełączenia | 2÷15 A |
| Opóźnienie przełączenia | 0,1 s |
| Opóźnienie powrotu | 0,1 s |
| Histereza powrotu zasilania | 10% |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,4 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
