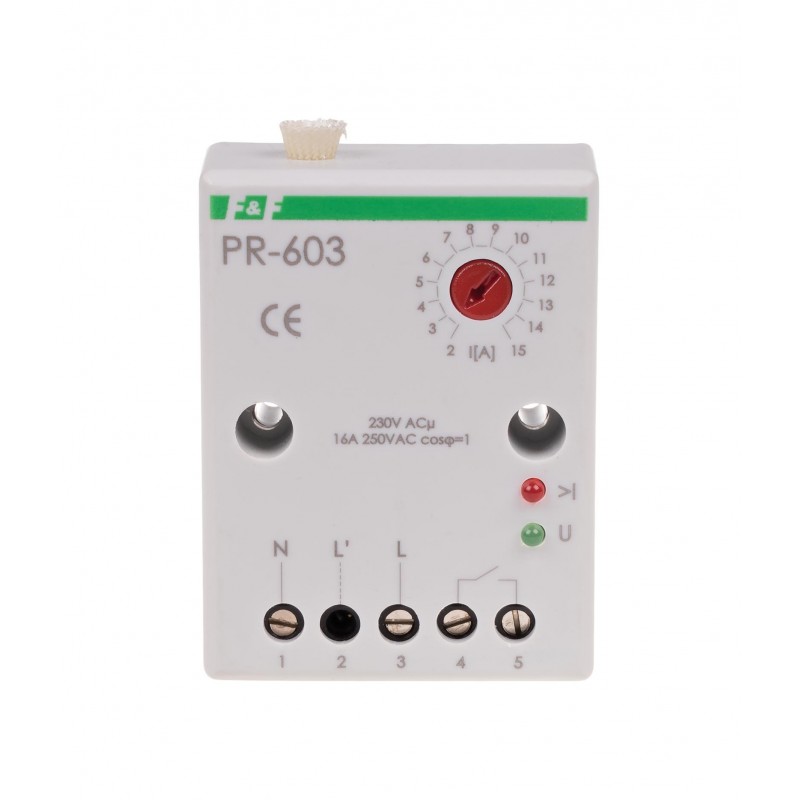

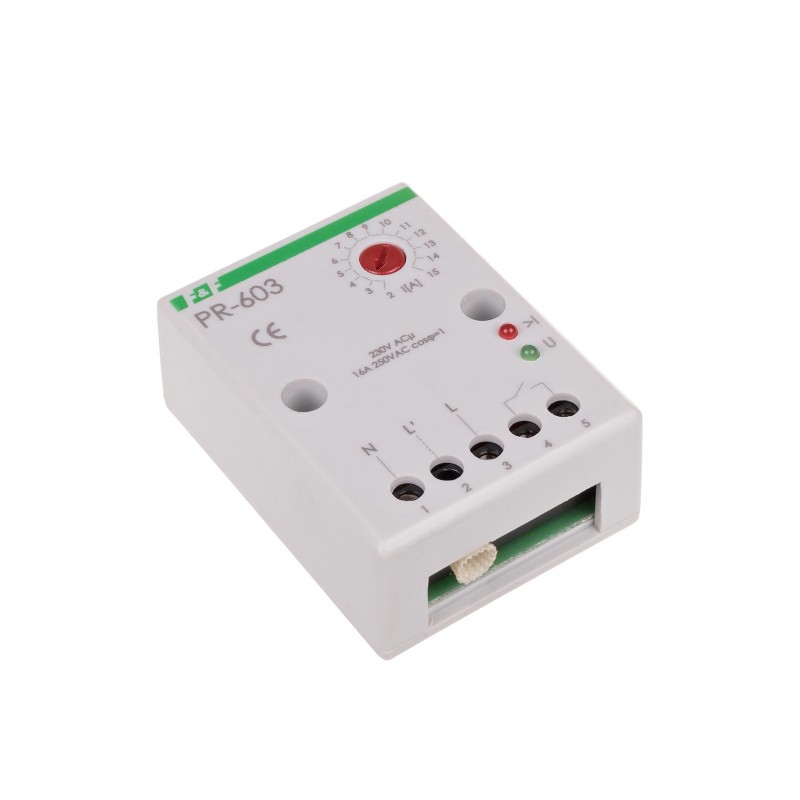

Przekaźnik priorytetowy PR-603
Montaż natablicowy.
Zakres regulacji 2÷15 A.
Z kanałem przelotowym pod przewód prądowy odbiornika.
Przekaźniki priorytetowe stosujemy między innymi w sytuacjach, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.
Zakres regulacji 2÷15 A.
Z kanałem przelotowym pod przewód prądowy odbiornika.
Przekaźniki priorytetowe stosujemy między innymi w sytuacjach, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.
Przekaźnik priorytetowy PR-603 zastosujemy w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max Ø= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika.
Działanie przekaźnika priorytetowego
Potencjometrem nastawiamy wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy.
Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego.
W przypadku kiedy załączony jest już odbiornik priorytetowy przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.
Uwaga!
Prąd odbiornika priorytetowego może być większy od 15 A. Ograniczony jest jedynie przekrojem przewodu prądowego odbiornika (odseparowanego od układu pomiarowego) przewleczonego przez kanał przelotowy przekaźnika.
W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A, należy zastosować dodatkowy stycznik.
- Typ
- z kanałem przelotowym *
- Napięcie zasilania
- 230 V AC
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- TAK
- Maksymalny prąd odbiorników niepriorytetowych
- 16 A lub większy z zastosowaniem stycznika
- Maksymalny prąd odbiorników priorytetowych
- ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)
- Prąd przełączenia
- 2÷15 A
- Opóźnienie przełączenia
- 0,1 s
- Opóźnienie powrotu
- 0,1 s
- Histereza powrotu zasilania
- 10%
- Średnica otworu przelotowego
- 4 mm
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 51×67×26 mm (± 1 mm)
- Montaż
- natynkowy
- Stopień ochrony
- IP20
