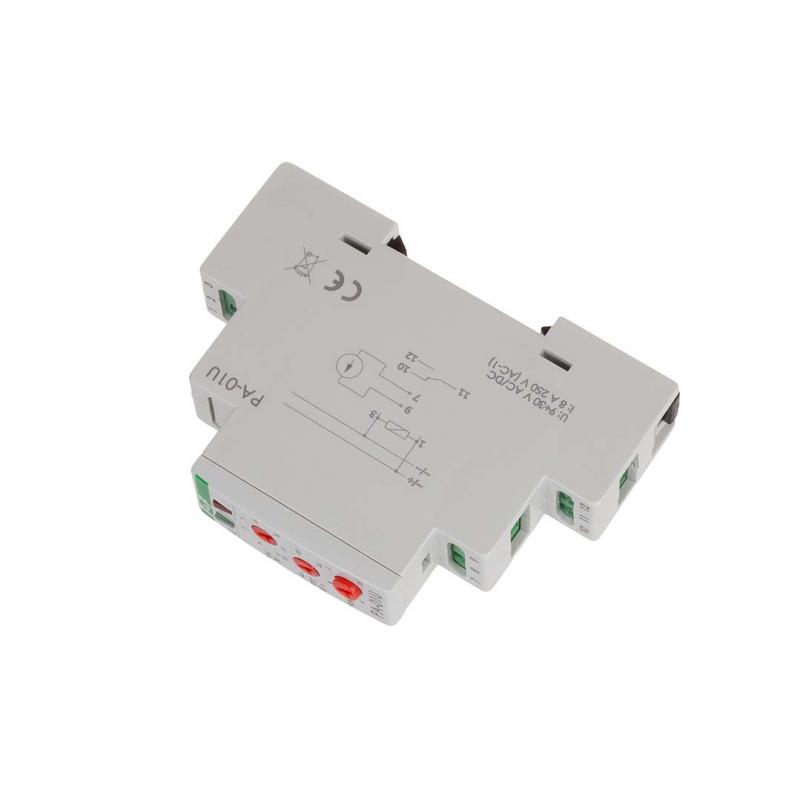

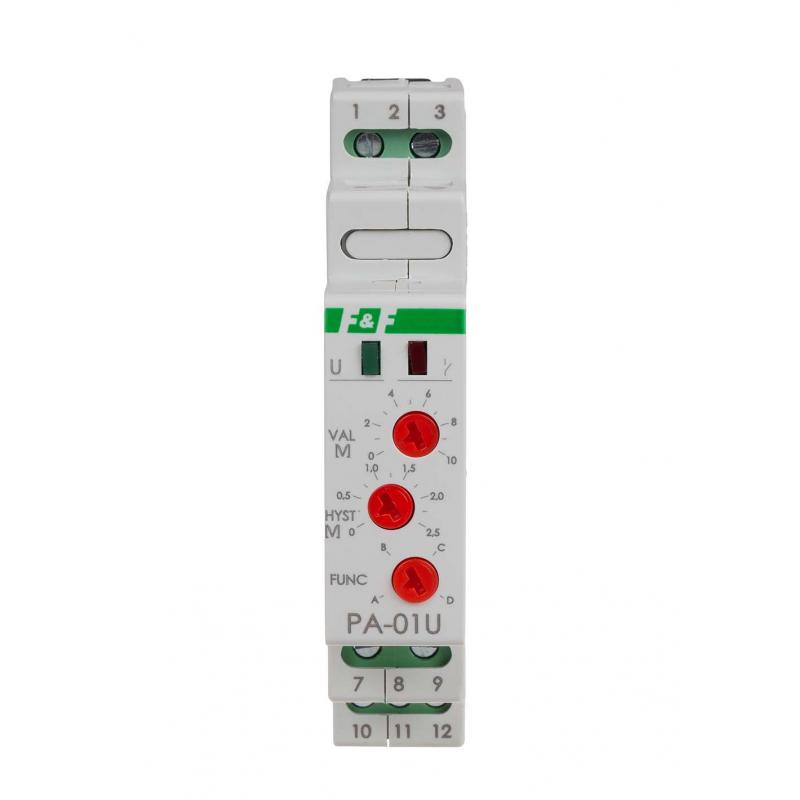

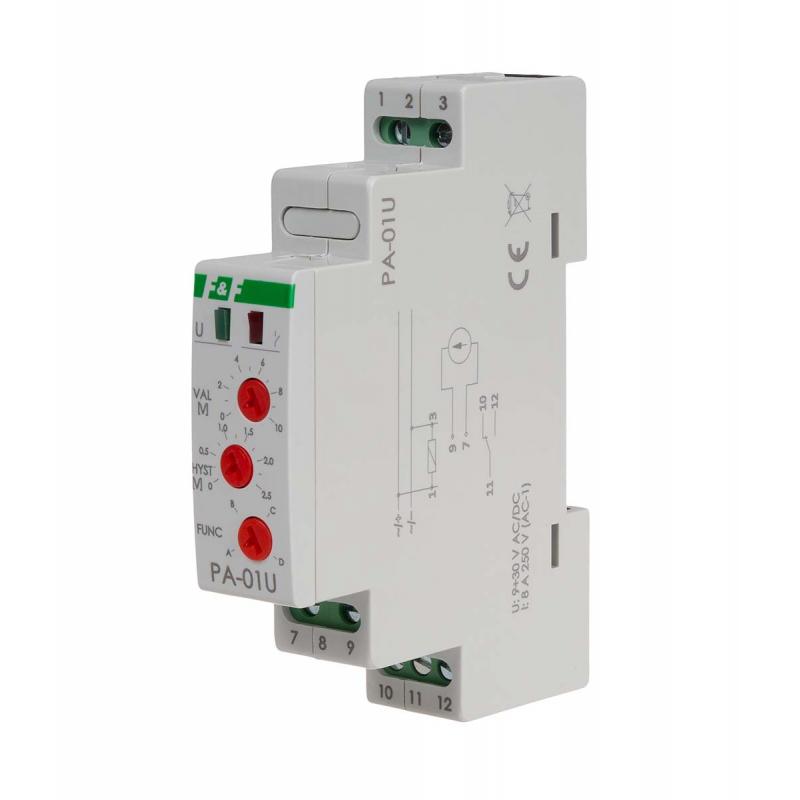

Przekaźnik analogowy PA-01U
Przekaźnik analogowy z wejściem napięciowym.
Przekaźnik PA-01U służy do przekształcenia sygnału analogowego 0÷10 V na sygnał sterujący wyjściem przekaźnikowym. Pozwala to na zastosowanie czujników z wyjściem analogowym w układach automatyki.
Działanie przekaźnika z wejściem napięcioym PA-01 U
Przekaźnik napięciowy PA-01U dokonuje ciągłego pomiaru sygnału napięciowego podłączonego do zacisków wejściowych (7-9) i na podstawie zmierzonej wartości oraz wybranego trybu pracy decyduje o załączeniu przekaźnika wykonawczego. Wejście pomiarowe jest odseparowane galwanicznie od zasilania urządzenia oraz styków wykonawczych dzięki czemu możliwy jest pomiar napięcia z zakresu 0÷10 V w obwodzie niezależnym od napięcia zasilania urządzenia. PA-01U może pracować w czterech różnych trybach wybieranych pokrętłem FUNC.
Uwaga
Zatwierdzenie nowego trybu pracy wymaga wyłączenia i ponownego włączenia zasilania.
- Napięcie zasilania
- 9÷30 V DC
- Maksymalny prąd obciążenia AC-1
- 8 A
- Błąd pomiaru
- 1%
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Maksymalny pobór prądu
- 100 mA
- Rezystancja wejścia napięciowego
- 69 kΩ ± 0,1 %
- Zakres sygnałów wejściowych
- 0÷10 V
- Zakres nastawy histerezy
- 0÷2,5 V
- Rozdzielczość pomiaru
- 2,5 mV
- Histereza w trybie „okna”
- 100 mV
- Przyłącze
- zaciski śrubowe 1,5 mm²
- Moment dokręcający
- 0,5 Nm
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Schemat podłączenia
