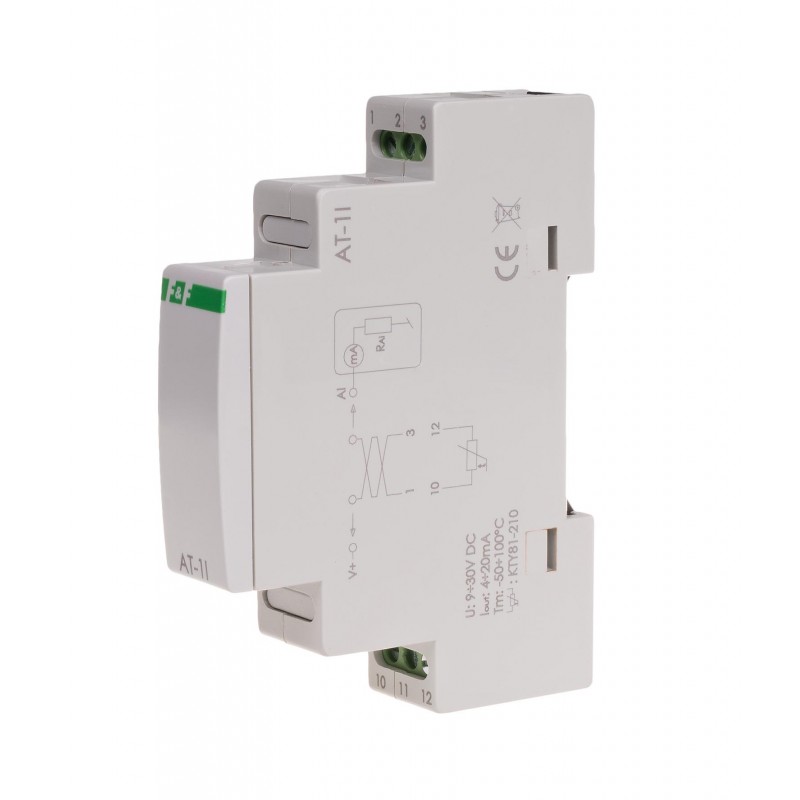

Przetwornik temperatury AT-1I

MAX-AT-1I, 5908312594581
Przetwornik temperatury analogowy.
Prądowy (4-20 mA).

Przetwornik AT-1I przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Jak działa analogowy przetwornik temperatury AT-1I?


Przetwornik temperatury AT-1I dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału prądu stałego z zakresu 4÷20 mA. Wskutek przekształcenia, na wyjściu pojawia się prąd proporcjonalny do temperatury środowiska, w którym znajduje się czujnik temperatury.

Przetwornik temperatury współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).
Sondy temperatury produkcji F&F: sonda RT lub sonda RT2. Sondy dostępne osobno.

Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.

MAX-AT-1I
Napięcie zasilania
9÷30 V DC
Zakres pomiarowy
-50°С÷100°С
Sonda temperatury
RT/RT2
Maksymalny błąd pomiarowy
±1,5°С
Sygnał wyjściowy
4÷20 mA
Błąd przetwarzania
±0,5%
Długość przewodu wyjścia sygnałowego
300 m
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,8 W
Temperatura pracy
-20÷50°C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
