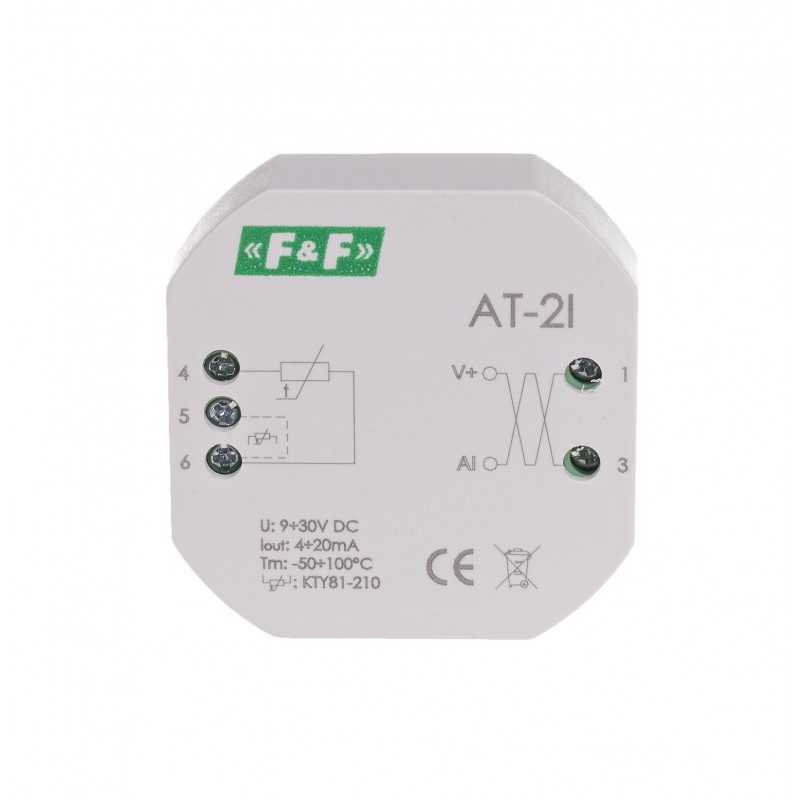

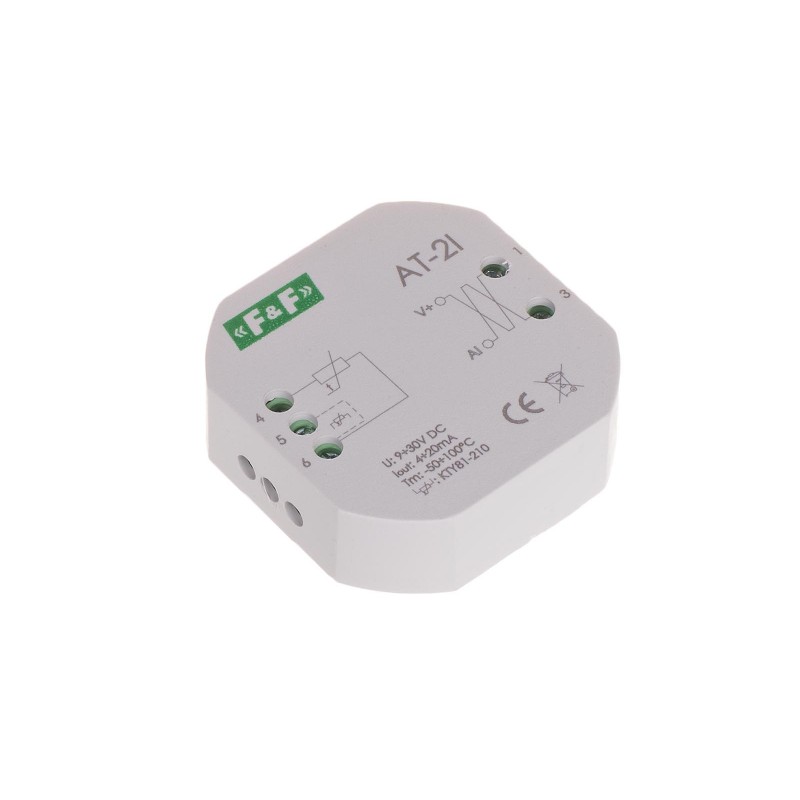

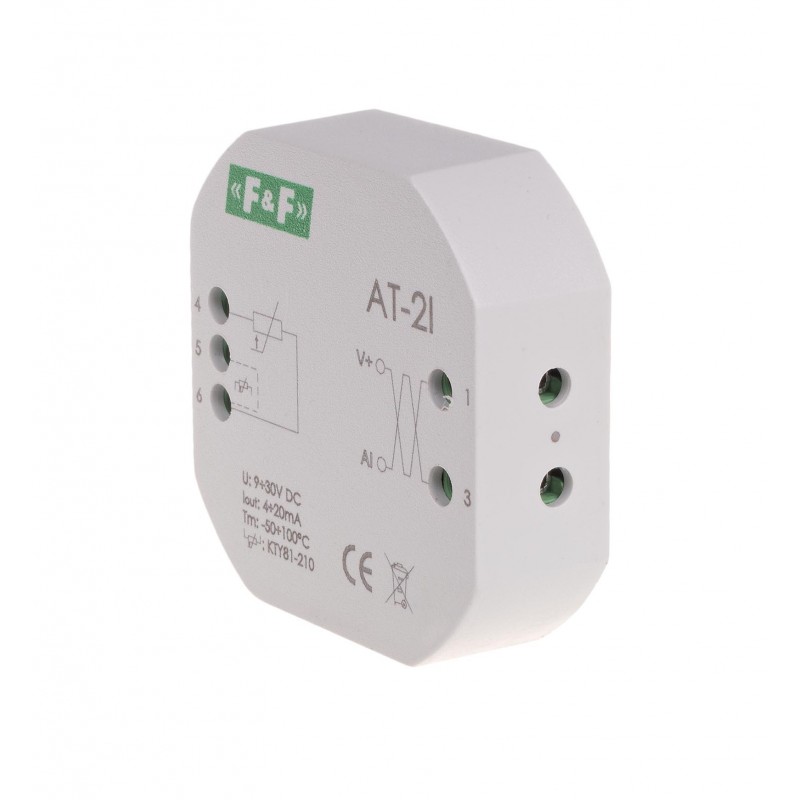

Przetwornik temperatury AT-2I
Przetwornik analogowy temperatury.
Prądowy (4-20 mA).
Montaż: na powierzchni płaskiej lub w puszce podtynkowej Ø60
Przetwornik temperatury AT-2I przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.
Prądowy (4-20 mA).
Montaż: na powierzchni płaskiej lub w puszce podtynkowej Ø60
Przetwornik temperatury AT-2I przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.
Działanie analogowego przetwornika temperatury
Analogowy przetwornik temperatury AT-2I dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału prądu stałego z zakresu 4÷20 mA. Wskutek przekształcenia, na wyjściu pojawia się prąd proporcjonalny do temperatury środowiska, w którym znajduje się czujnik temperatury.
Przetwornik temperatury AT-2I pracuje albo z wewnętrznym czujnikiem temperatury albo z zewnętrzna sondą.
Przetwornik współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).
Sondy temperatury produkcji F&F: sonda RT lub sonda RT2. Sondy dostępne osobno.
Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.
- Napięcie zasilania
- 9÷30 V DC
- Zakres pomiarowy
- -50°С÷100°С
- Sonda temperatury
- RT/RT2
- Wewnętrzny czujnik temperatury
- KTY81-210
- Maksymalny błąd pomiarowy
- ±1,5°С
- Sygnał wyjściowy
- 4÷20 mA
- Błąd przetwarzania
- ±0,5%
- Długość przewodu wyjścia sygnałowego
- 300 m
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -20÷50°C
- Wymiary
- Ø 55 mm; wysokość: 13 mm
- Montaż
- w puszce podtynkowej Ø60
- Stopień ochrony
- IP20
