Przetwornik temperatury AT-1U

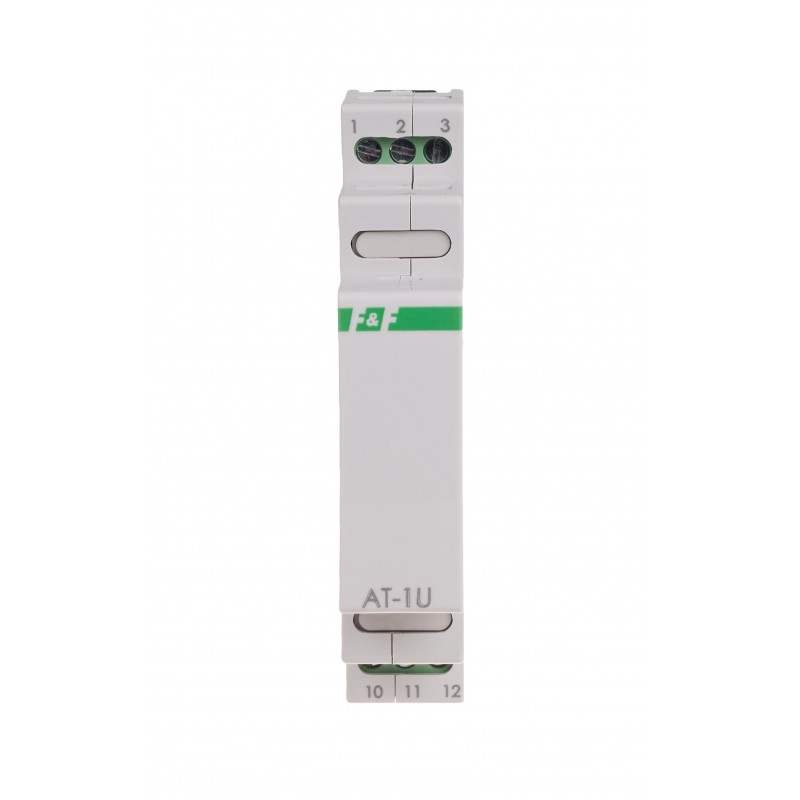

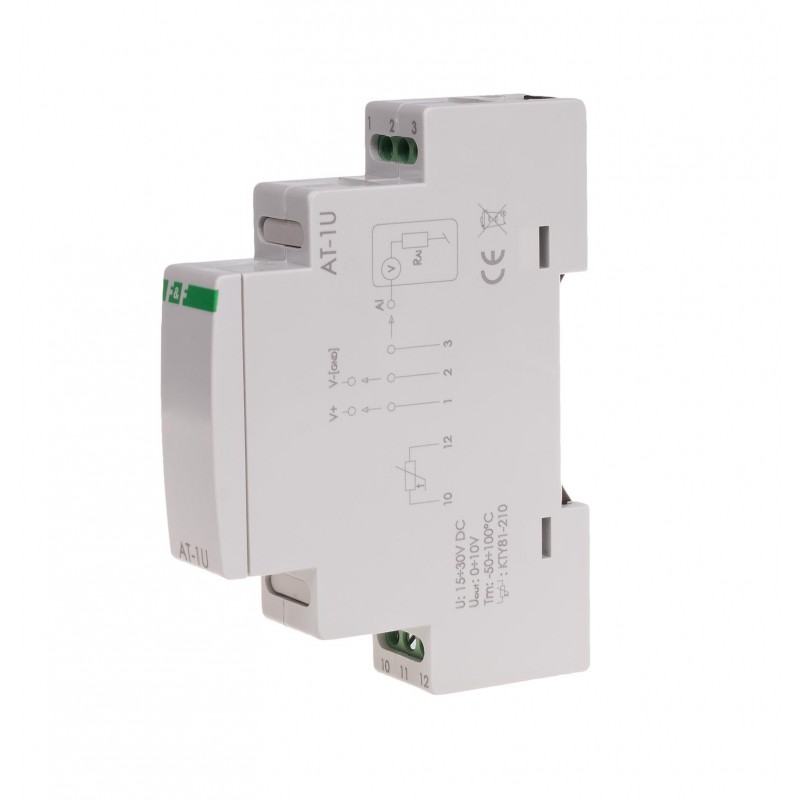

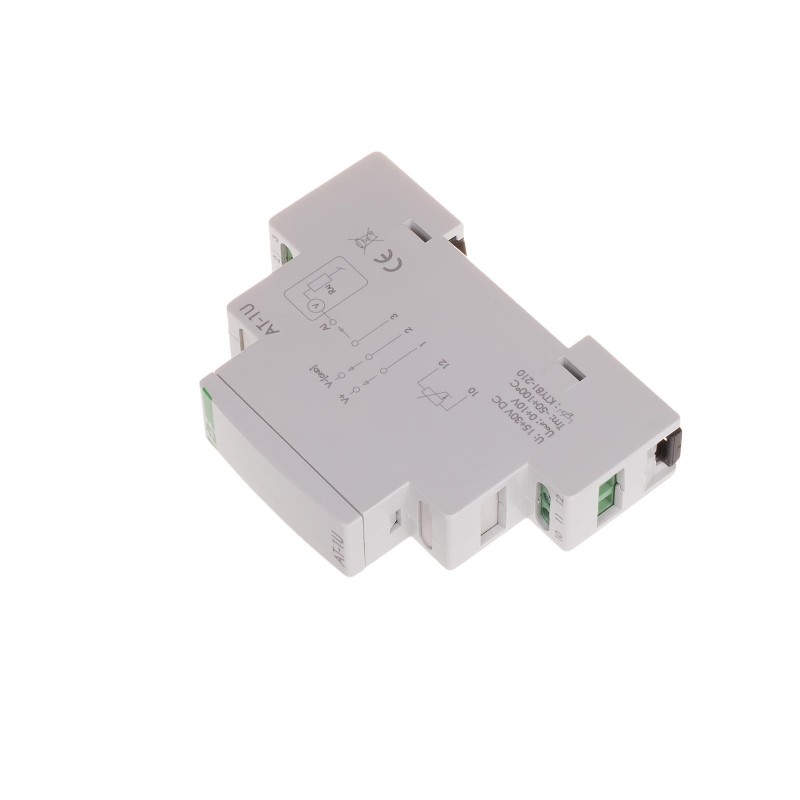

Przetwornik temperatury analogowy, napięciowy AT-1U Zobacz większe
Poprzedni Następny

Przetwornik temperatury AT-1U

MAX-AT-1U, 5908312594604

Opis produktu


Przetwornik analogowy temperatury.
Napięciowy (0-10 V).

Przetwornik temperatury AT-1U przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału napięciowego w zakresie 0÷10 V.

Działanie napięciowego przetwornika temperatury

Napięciowy przetwornik temperatury AT-1U dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowegosygnału napięciowego  z zakresu 0÷10 V. Wskutek przekształcenia na wyjściu pojawia się napięcie proporcjonalne do temperatury środowiska, w którym znajduje się czujnik temperatury.


Przetwornik temperatury AT-1U współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).
Dedykowane sondy temperatury produkcji F&F: sonda RT lub sonda RT2. Sondy dostępne osobno.

Ze względu na charakter sygnału wejściowego, maksymalna długość  przewodów sygnałowych (ekranowanych) łączących moduł z wejściem analogowym nie powinna przekraczać 20 m długości.

Napięcie zasilania9÷30 V DC
Zakres pomiarowy-50°С÷100°С
Sonda temperaturyRT/RT2
Maksymalny błąd pomiarowy±1,5°С
Sygnał wyjściowy0÷10 V
Błąd przetwarzania±0,5%
Długość przewodu wyjścia sygnałowego20 m
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,8 W
Temperatura pracy-20÷50°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

AT-1U instrukcja obsługi (1.03M)

AT-1U schemat CAD dxf (381.44k)

AC AH AV AT MB MR RM deklaracja CE 2024 (179.88k)
