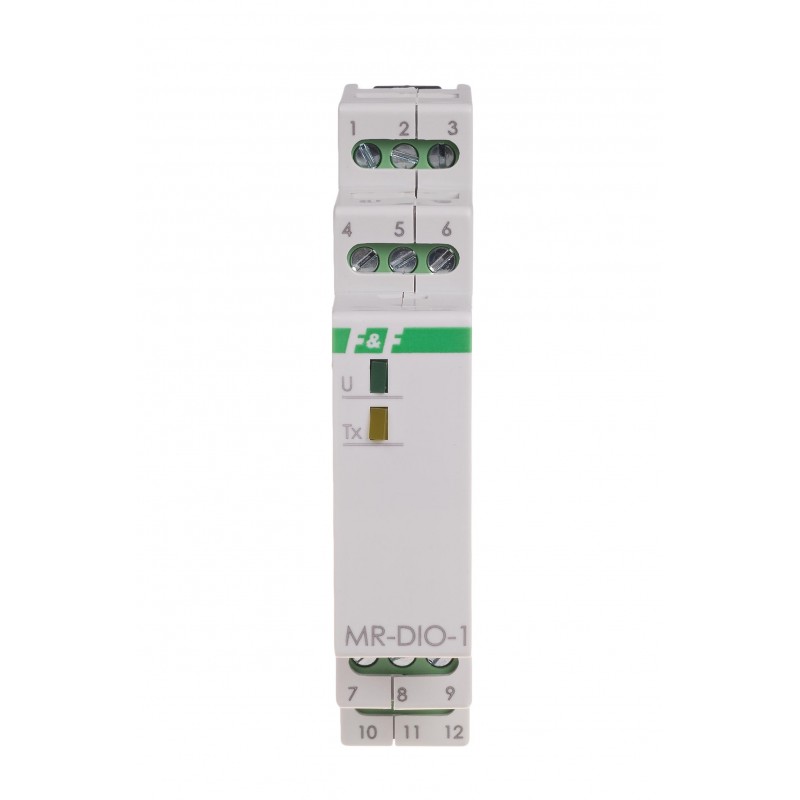

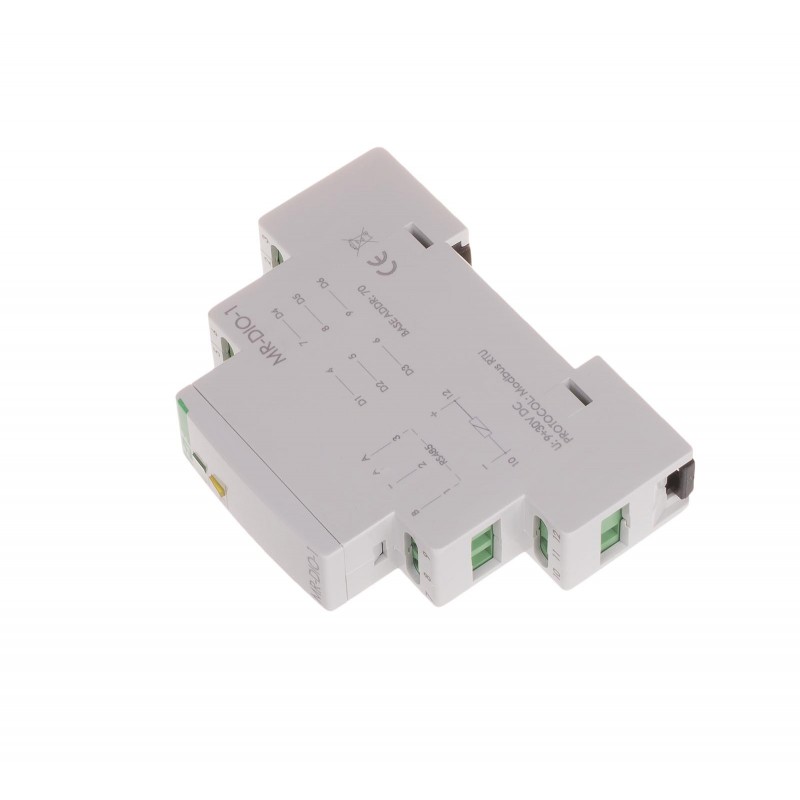

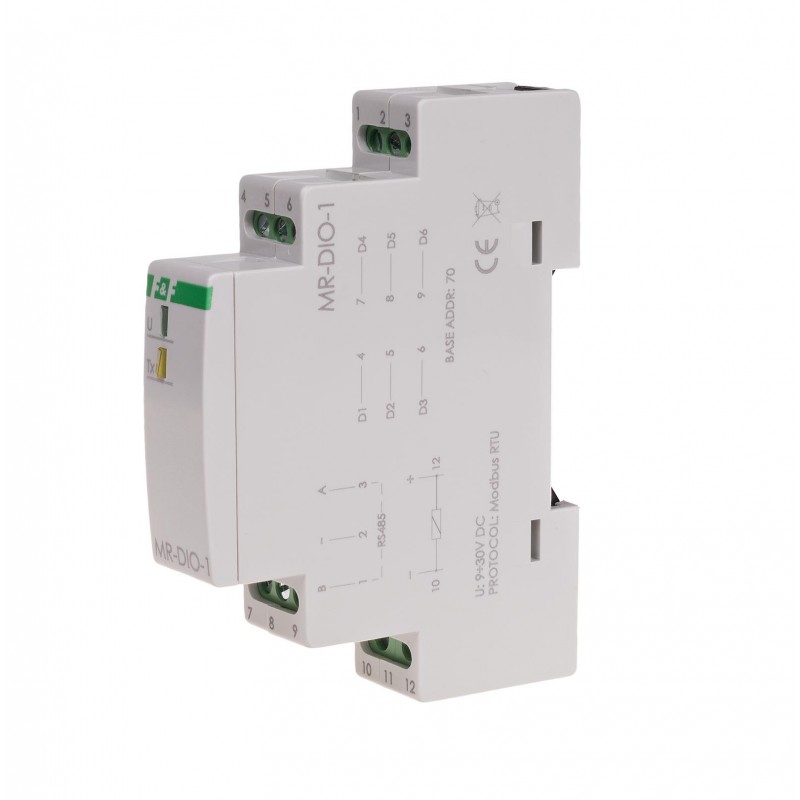

Moduł rozszerzeń MR-DIO-1
Moduł we/wy z wyjściem MODBUS RTU.
Moduł MR-DIO-1 służy jako zewnętrzne urządzenie rozszerzające cyfrowe wejścia lub wyjścia sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS 485 zgodnie z protokołem MODBUS RTU.
Jak działa moduł rozszerzeń MR-DIO-1
Moduł MR-DIO-1 posiada 6 uniwersalnych kontaktów. Każdy z kontaktów w zależności od sposobu jego podłączenia może stanowić wejście lub wyjście cyfrowe.
Wejście cyfrowe, traktowane jako "styk bezpotencjałowy", realizowane jest poprzez zamknięcie obwodu tego wejścia do "minusa" napięcia zasilania modułu.
Wyjście cyfrowe, traktowane jako "otwarty kolektor", realizowane jest poprzez zamknięcie obwodu tego wyjścia do "plusa" napięcia zasilania modułu.
Moduł posiada funkcję zapisu stanu wyjść w nieulotnej pamięci lokalnej. Po każdorazowym załączeniu zasilania modułu wyjścia zostaną przywrócone do zapisanego stanu.
Odczyt stanu kontaktów, ustawienie ich stanu oraz nastawę wszystkich parametry komunikacji i wymiany danych realizujemy poprzez port RS485 za pomocą protokołu komunikacyjnego MODBUS RTU.
Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.
MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu.
Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485
Program bezpłatny.
- Napięcie zasilania
- 9÷30 V DC
- Porty
- RS-485
- Protokół komunikacyjny
- MODBUS RTU
- Prędkość - ustawiana
- 1200÷115200 bit/s
- Bity danych
- 8
- Bity stopu
- 1/2
- Bity parzystości
- EVEN / ODD / NONE
- Adres
- 1÷247
- Maksymalny pobór prądu
- 25 mA
- Ilość kontaktów DI/DO
- 6
- Napięcie kontaktu
- 50 V
- Prąd roboczy kontaktu - stały
- 100 mA
- Prąd roboczy kontaktu - impulsowy (20%)
- 200 mA
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,5 W
- Temperatura pracy
- -20÷50°C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
MR-DIO-1 schemat
Schemat poglądowy realizacji podłączeń WE/WY
Moduł w sieci RS-485
Nastawa adresu sieciowego
Reset ustawień komunikacji
Schemat poglądowy realizacji podłączeń WE/WY
Moduł w sieci RS-485
Nastawa adresu sieciowego
Reset ustawień komunikacji
