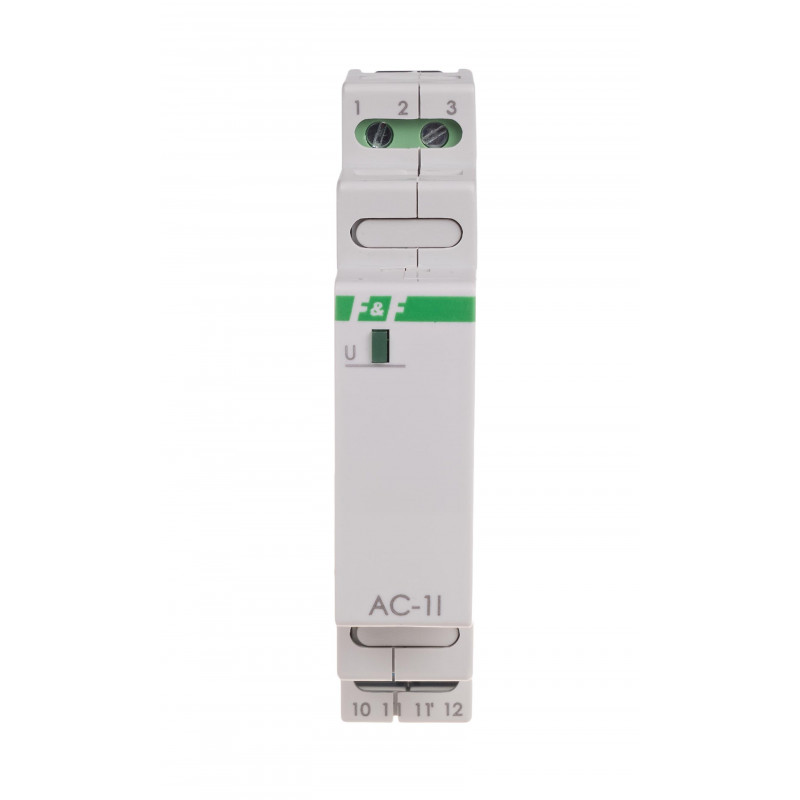

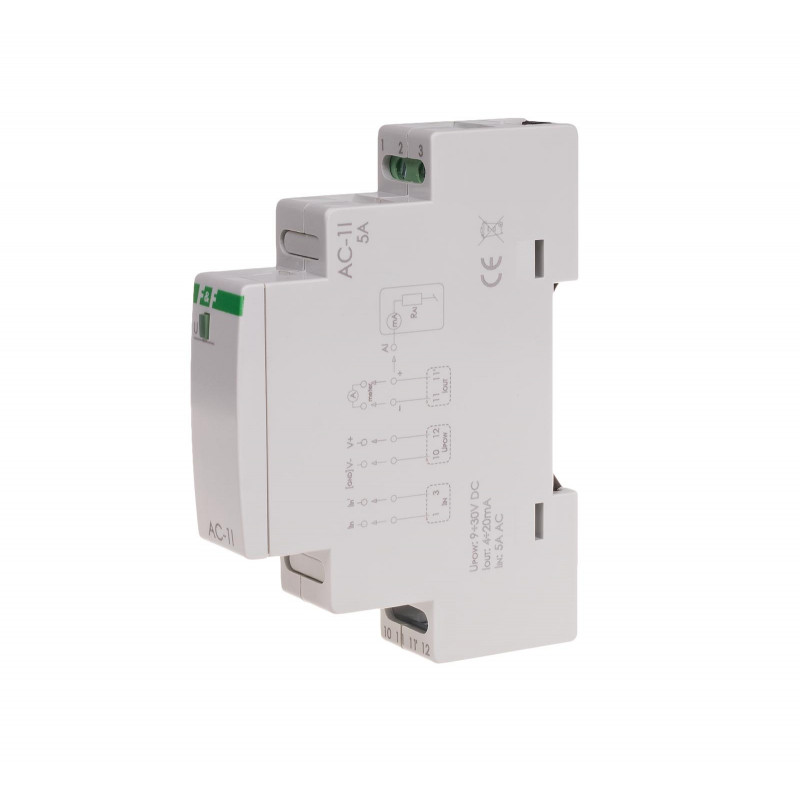

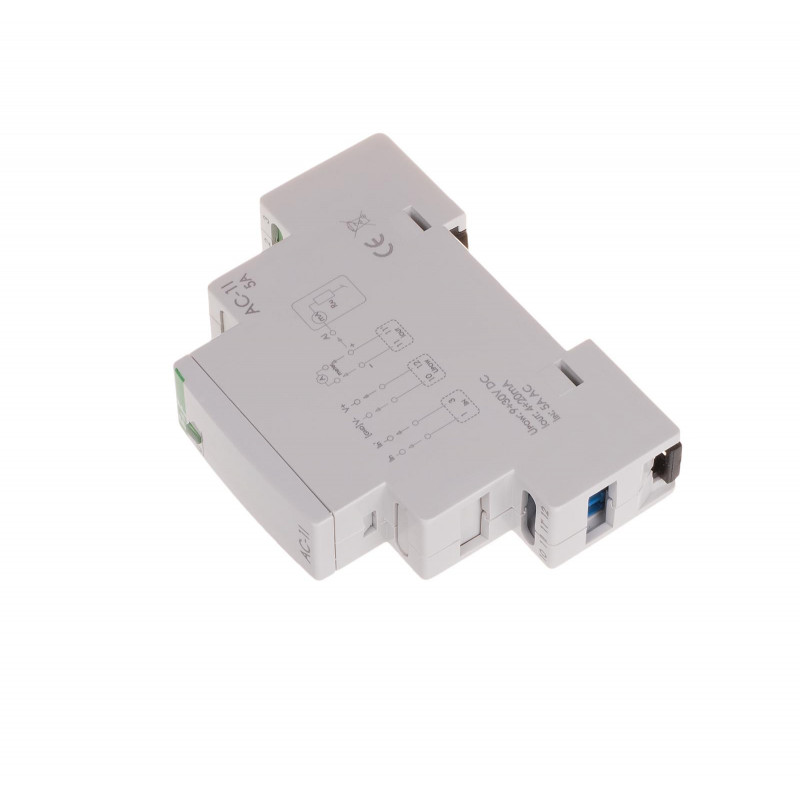

Przetwornik natężenia AC-1I 5A

MAX-AC-1I-5A, 5908312595243

Analogowy przetwornik natężenia prądu
.
Prądowy (4-20 mA).
Jednofazowy 5 A AC.
Do współpracy z przekładnikiem prądowym.


Przeznaczenie przetwornika prądowego AC-1I 5A


Przetwornik prądowy AC-1I przeznaczony jest do:
- pomiaru natężenia prądu zmiennego lub stałego,
- przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.


Zasada działania przetwornika prądowego

Przetwornik natężenia prądu AC-1I dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe Iiniowe. Wartość mierzona prądu  jest proporcjonalnie przekształcana  do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA.

Przetwornik prądowy mierzy wartość skuteczną natężenia prądu TrueRMS. Daje to gwarancję dokładności pomiaru również przy przebiegach odkształconych.
Zabezpieczenie wyjścia sygnałowego modułu za pomocą filtra przeciwzakłóceniowego pozwala wyeliminować zakłócenia sieciowe, które wpływają na dokładność przesyłanego sygnału. Dzięki temu możliwe jest zastosowanie przewodów sygnałowych długości do 300 m.


MAX-AC-1I-5A
Napięcie zasilania
9÷30 V DC
Napięcie przebicia WE-WY
2,1 kV
Maksymalny błąd pomiarowy
±0,2 A
Sygnał wyjściowy
4÷20 mA
Błąd przetwarzania
±0,5%
Długość przewodu wyjścia sygnałowego
300 m
Zakres pomiarów TrueRMS/maksymalne napięcie
0÷15 A/285 V AC; 0÷20 A/400 V DC
Dopuszczalne przeciążenie
100 A/100 ms
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,8 W
Temperatura pracy
-20÷50°C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
