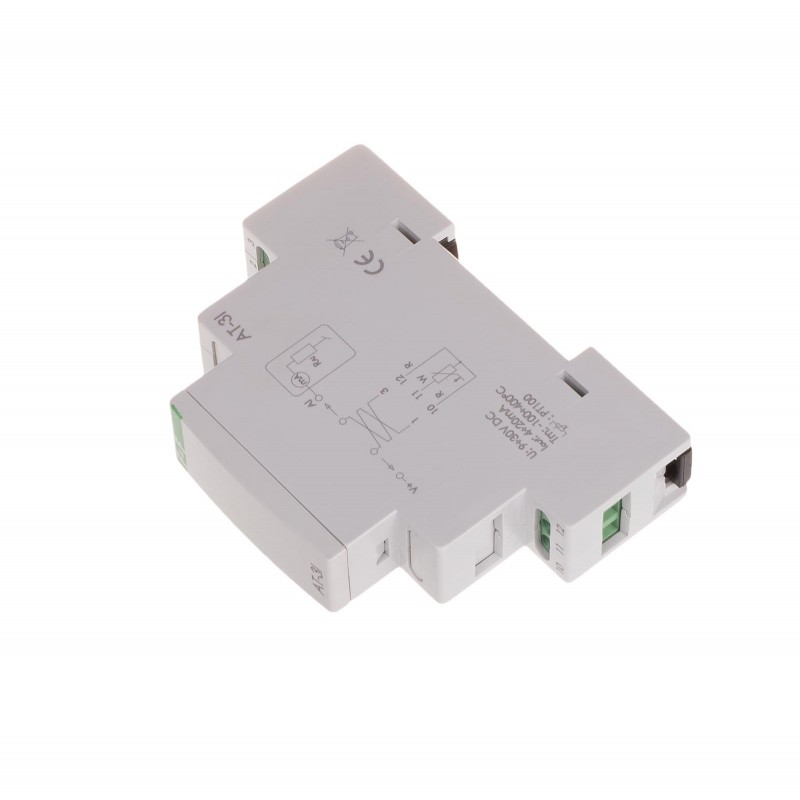

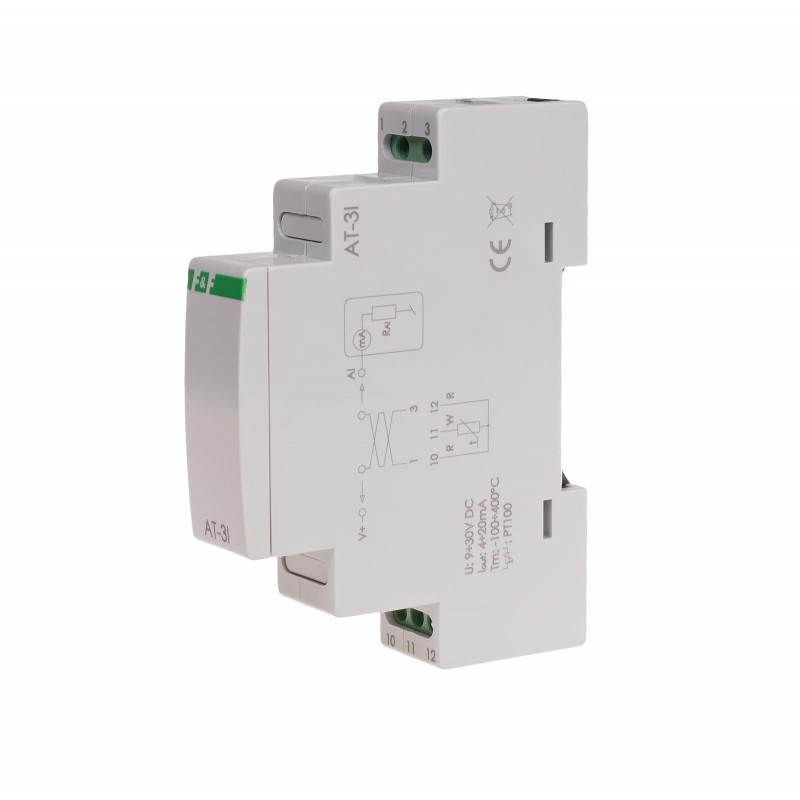

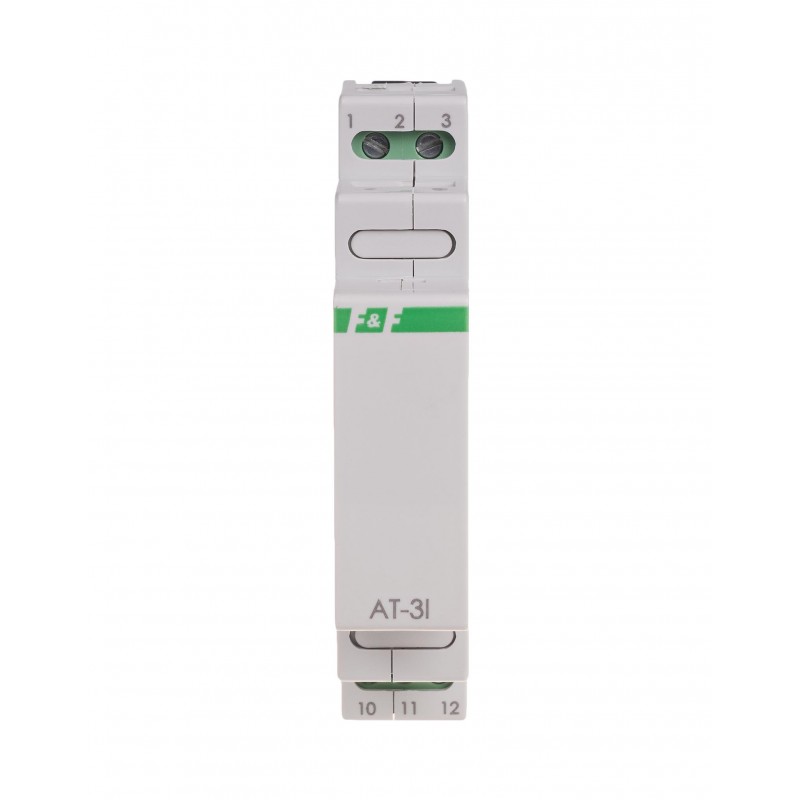

Przetwornik temperatury AT-3I
Analogowy przetwornik temperatury dla PT-100.
Prądowy (4-20 mA).
Przetwornik temperatury AT-3I mierzy temperaturę za pomocą zewnętrznego czujnika temperatury PT-100. Następnie przekształca mierzoną wielkość do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.
Jak działa prądowy przetwornik temperatury AT-3I
Prądowy przetwornik temperatury AT-3I ciągle przekształca opór zewnętrzny czujnika temperatury do wyjściowego sygnału prądu stałego z zakresu 4÷20 mA. Wskutek przekształcenia na wyjściu pojawia się prąd proporcjonalny do temperatury środowiska, w którym znajduje się czujnik temperatury.
Moduł współpracuje z czujnikiem temperatury typu PT-100.
Dedykowana sonda temperatury produkcji F&F: sonda RT-56. Sonda dostępna osobno.
Wyjście sygnałowe modułu zabezpiecza filtr przeciwzakłóceniowy. Filtr eliminuje zakłócenia sieciowe wpływające na dokładność przesyłanego sygnału. Pozwala to na zastosowanie przewodów sygnałowych długości do 300 m.
- Napięcie zasilania
- 9÷30 V DC
- Zakres pomiarowy
- -100°С÷100°С
- Sonda temperatury
- RT56 (PT-100)
- Maksymalny błąd pomiarowy
- ±1,0°С
- Sygnał wyjściowy
- 4÷20 mA
- Błąd przetwarzania
- ±0,5%
- Długość przewodu wyjścia sygnałowego
- 300 m
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -20÷50°C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
