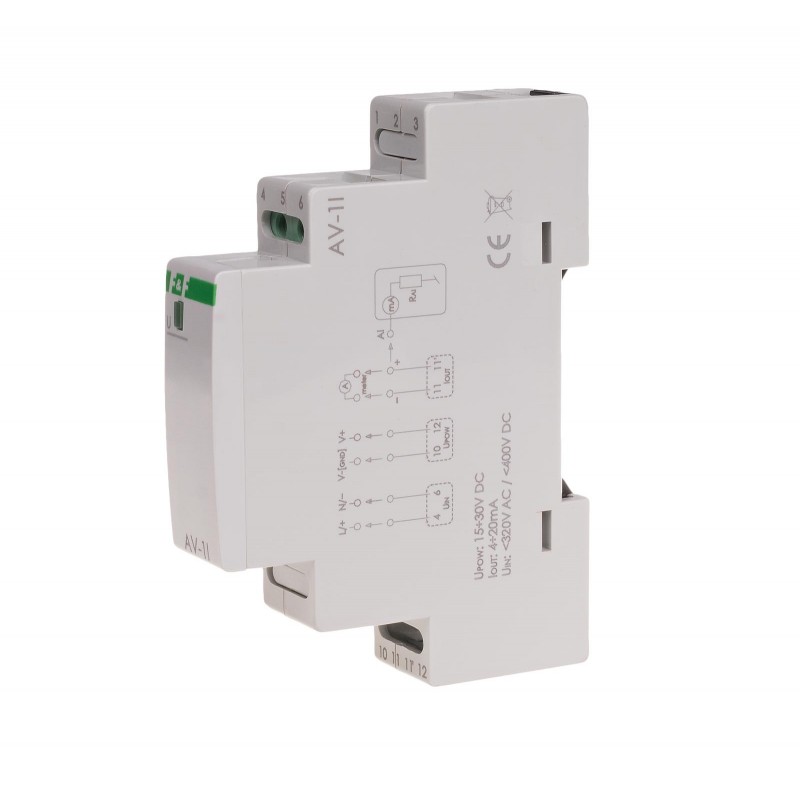

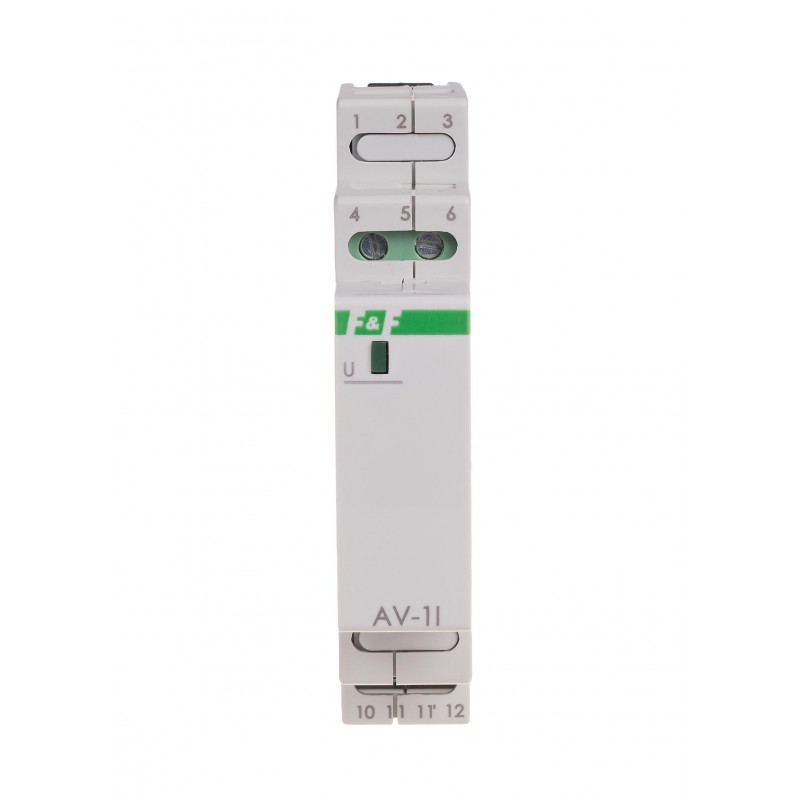

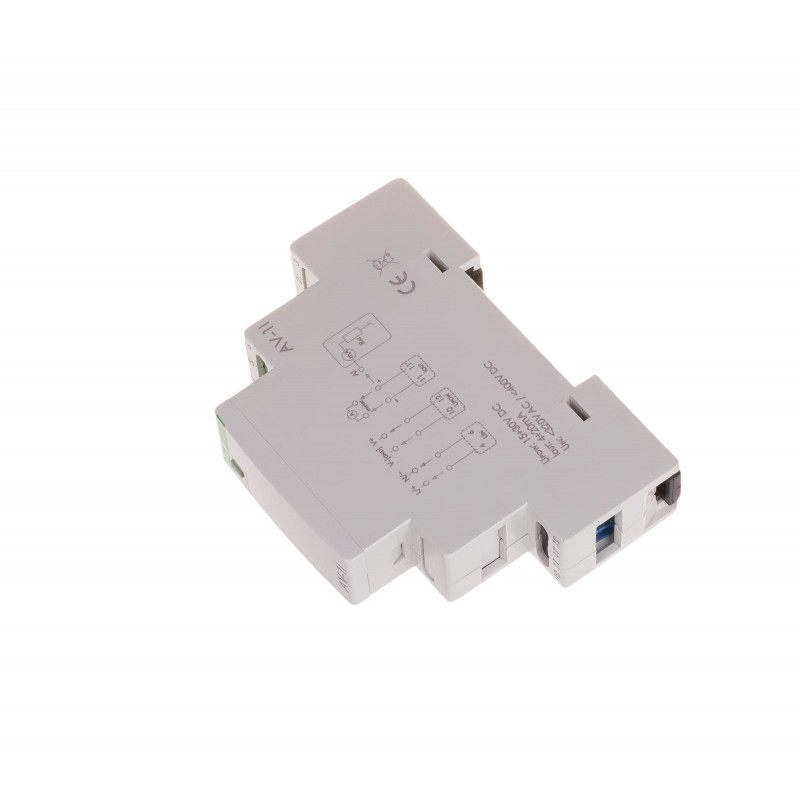

Przetwornik napięcia AV-1I

Indeks do zamówień: MAX-AV-1I, EAN13: 5908312595335

Opis produktu

Przetwornik napięcia.
Analogowy.
Prądowy (4-20 mA).

Moduł AV-1I przeznaczony jest do pomiaru napięcia i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Jak działa przetwornik napięcia AV-1I?

Przetwornik napięcia prądu AV-1I dokonuje ciągłego pomiaru wartości wejściowego napięcia (prądu przemiennego lub obwodu napięciowego prądu stałego). Wartość mierzona napięcia jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA, który jest odpowiednikiem zakresu pomiarowego 0÷400 V.
Przetwornik napięcia umożliwia wykonywanie pomiarów rzeczywistej wartości skutecznej (TrueRMS) napięcia stałego i przemiennego o amplitudzie nie przekraczającej 400 V (co odpowiada ok. 285 V wartości skutecznej niezakłóconego napięcia sinusoidalnego).

Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.

Przetwornik napięcia AV-1l dokonuje pomiaru wartości skutecznej napięcia TrueRMS. Dzięli temu otrzymujemy gwarancję dużej dokładności pomiaru także przy przebiegach odkształconych.

Napięcie zasilania	9÷30 V DC
Napięcie maksymalne	320 V AC / 450 V DC
Napięcie przebicia WE-WY	3 kV
Maksymalny błąd pomiarowy	±0,5 V
Sygnał wyjściowy	4÷20 mA
Błąd przetwarzania	±0,5%
Długość przewodu wyjścia sygnałowego	300 m
Zakres pomiarów TrueRMS - napięcie przemienne AC	0÷285 V
Zakres pomiarów TrueRMS - napięcie stałe DC	0÷400 V
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
