Przetwornik natężenia prądu MB-1I-1 5A
Przetwornik natężenia prądu
z wyjściem MODBUS RTU.
Jednofazowy 5 A AC.
Do współpracy z przekładnikiem prądowym.
Przetwornik MB-1I-1 przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Działanie
Przetwornik natężenia prądu MB-1I-1 przystosowany jest do współpracy z przekładnikiem prądowym o prądzie wtórnym 5 A.
Moduł dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe. Odczyt wartości mierzonego natężenia pradu oraz nastawę wszystkich parametry komunikacji realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.
Reset ustawień komunikacji

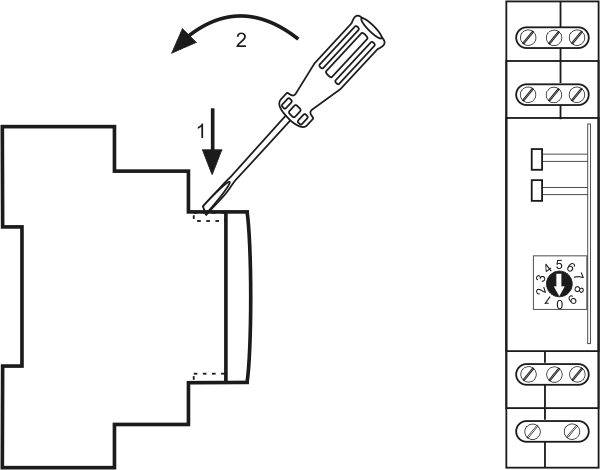

Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.
MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.
Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485
Program bezpłatny.
- Napięcie zasilania
- 9÷30 V DC
- Napięcie przebicia WE-WY
- 2,1 kV
- Porty
- RS-485
- Protokół komunikacyjny
- MODBUS RTU
- Typ pracy
- SLAVE
- Prędkość - ustawiana
- 1200÷115200 bit/s
- Bity danych
- 8
- Bity stopu
- 1/2
- Bity parzystości
- EVEN / ODD / NONE
- Adres
- 1÷247
- Maksymalny błąd pomiarowy
- 0,5%
- Zakres pomiarów TrueRMS/maksymalne napięcie
- 0÷5 A AC/85 V AC
- Maksymalny pobór prądu
- 50 mA
- Precyzja odczytu rejestru
- 0,1 A
- Częstotliwość próbkowania
- 10 Hz
- Względna wilgotność powietrza (dla 30°С)
- 85%
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Moduł w sieci RS-485
Nastawa adresu sieciowego
Reset ustawień komunikacji
Parametry protokołu MODBUS RTU
