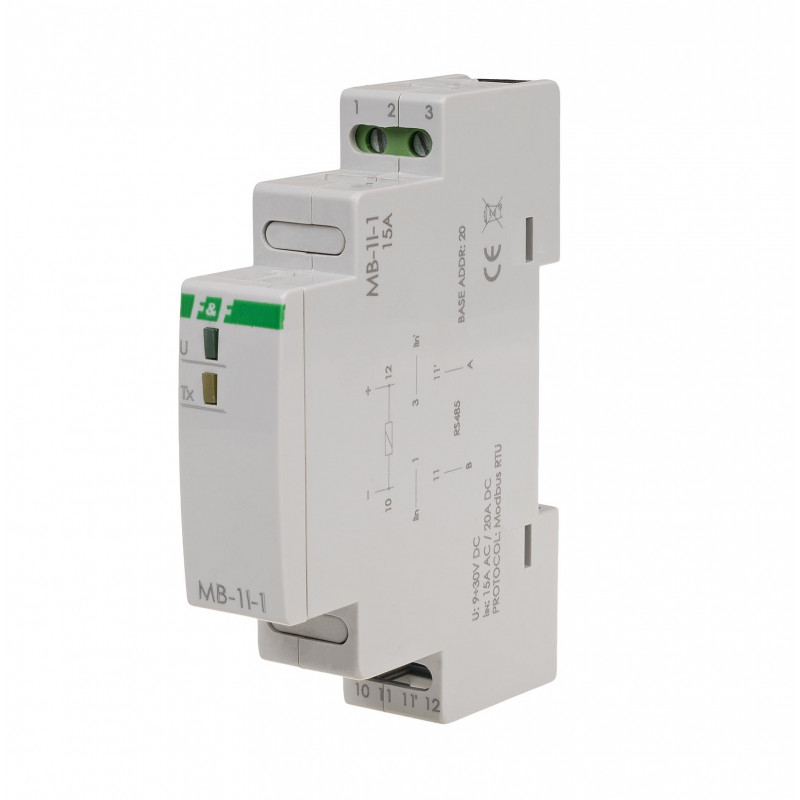

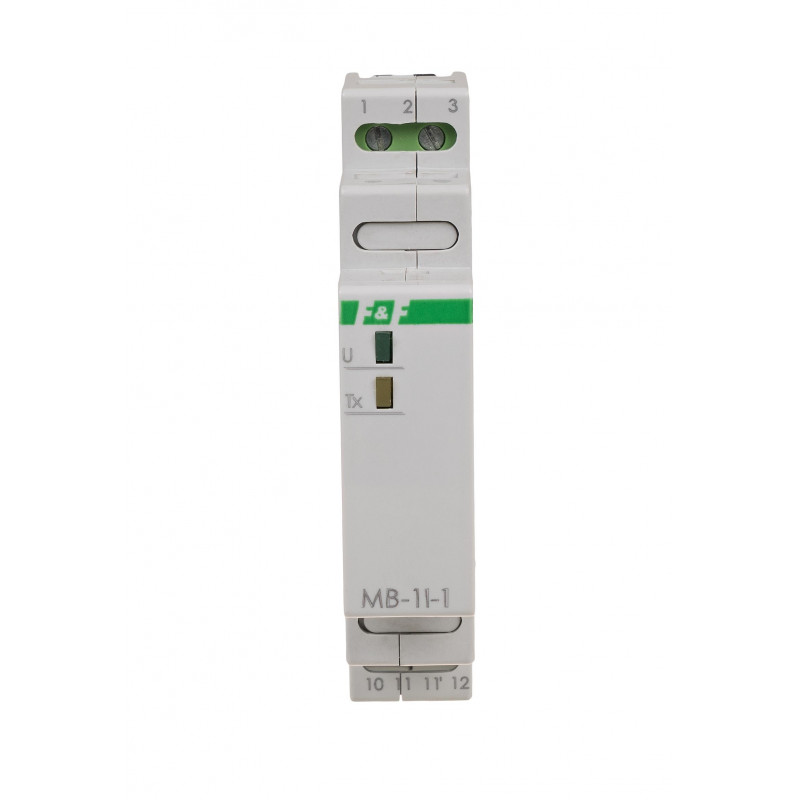

Przetwornik natężenia prądu MB-1I-1 15A
Przetwornik natężenia prądu
z wyjściem MODBUS RTU.
Jednofazowy 15 A AC/20 A DC.
Bezpośredni.
Przetwornik natężenia prądu MB-1I-1 przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Działanie
Przetwornik natężenia prądu MB-1I-1 przystosowany jest do współpracy z przekładnikiem prądowymi o prądzie wtórnym 5 A.
Moduł dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe. Odczyt wartości mierzonego natężenia prądu oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.
Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.
Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485
Program bezpłatny.
- Napięcie zasilania
- 9÷30 V DC
- Napięcie przebicia WE-WY
- 2,1 kV
- Porty
- RS-485
- Protokół komunikacyjny
- MODBUS RTU
- Typ pracy
- SLAVE
- Prędkość - ustawiana
- 1200÷115200 bit/s
- Bity danych
- 8
- Bity stopu
- 1/2
- Bity parzystości
- EVEN / ODD / NONE
- Adres
- 1÷247
- Maksymalny błąd pomiarowy
- 0,5%
- Zakres pomiarów TrueRMS/maksymalne napięcie
- 0÷15 A/285 V AC; 0÷20 A/400 V DC
- Maksymalny pobór prądu
- 50 mA
- Precyzja odczytu rejestru
- 0,1 A
- Częstotliwość próbkowania
- 10 Hz
- Względna wilgotność powietrza (dla 30°С)
- 85%
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Moduł w sieci RS-485
Nastawa adresu sieciowego
Reset ustawień komunikacji
Parametry protokołu MODBUS RTU
