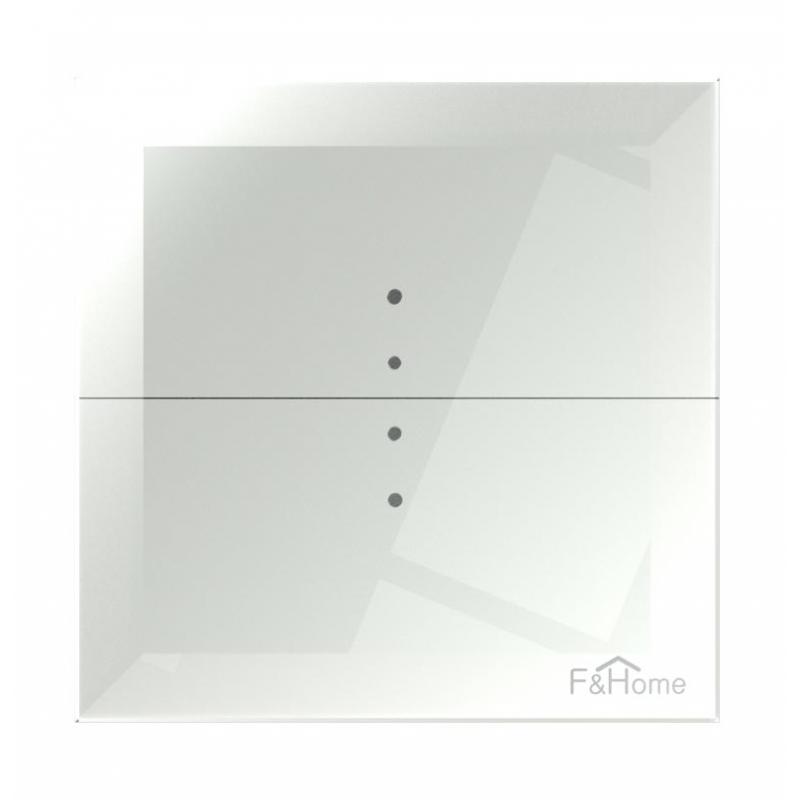

Szklany łącznik dotykowy GS2-DC-W

Przeznaczenie
Przycisk szklany GS2-DC przeznaczony jest do montażu z wykorzystaniem  puszki instalacyjnej fi 60 mm. Współpracuje z dowolną automatyką domową zasilaną niskim napięciem stałym.
Zewnętrzne, białe podświetlenie punktowe po zbliżeniu dłoni łagodnie rozjaśnia się wskazując lokalizację sensorów. Załączenie wybranego obwodu sygnalizowane jest przez załączenie punktowego podświetlenia w kolorze pomarańczowym.

Co warto wiedzieć o dotykowym przycisku szklanym GS2-DC?

• Front przycisku wykonany jest ze szkła o wymiarach zewnętrznych 81×81×12 mm.

• Na szklanym panelu znajdują się 2 pola dotykowe (S1, S2). Ich centralne punkty  po zbliżeniu ręki do przycisku świecą ciepłym kolorem białym.

• Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku.

• Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

Funkcje

• 2 niezależne przyciski dotykowe;

• 2 tryby pracy, ustawiane niezależnie dla każdego przycisku:

• bistabilny – jedno naciśnięcie załącza obwód wyjściowy, drugie naciśnięcie wyłącza obwód wyjściowy;
•  monostabilny – obwód wyjściowy będzie załączony tak długo, jak długo naciśnięty będzie przycisk;

• 2 rodzaje sterującego sygnału wyjściowego, ustawiane niezależnie dla każdego przycisku:

• wyjście napięciowe – załączenie obwodu wyjściowego odbywa się poprzez podanie na wyjście przycisku dodatniego napięcia na wyjście OUT;
• wyjście bezpotencjałowe – załączenie obwodu wyjściowego odbywa się poprzez domknięcie wyjścia OUT do poziomu 0 V (wyjście typu otwarty kolektor – OC);

•  dopasowanie jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań.
