Potrójny przycisk szklany dotykowy 222H - poziomy

Przeznaczenie
Do wyboru sterowniki wykonawcze:
1) GS2-AC-R - Podwójny przekaźnik bistabilny do obwodów duźej mocy (oświetlenie 230 V)
2) GS2-STR-3 - Sterownik rolet 230 V

Szklane przyciski dotykowe - zastępują tradycyjne włączniki ścienne.

Zasada działania przycisku

Zbliżenie dłoni powoduje łagodne rozjaśnienie zewnętrznego, białego punktowego podświetlenia, co  pokazuje lokalizację sensorów. Podświetlenie w kolorze pomarańczowym sygnalizuje załączenie wybranego obwodu.

Potrójny przycisk szklany 222H dane techniczne

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 224×81×12 mm. Znajdują się na nim 3 panele - każdy po 2 pola dotykowe (S1, S2). Ich centralne punkty wskazywane są przez wskaźniki pola dotykowego świecące po zbliżeniu ręki do przycisku ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

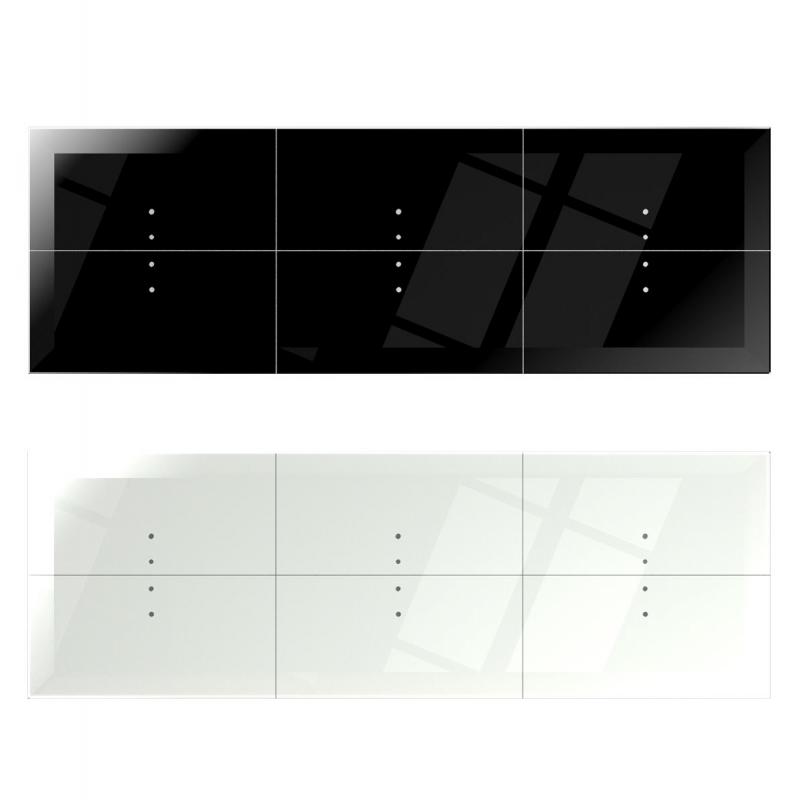

Potrójny panel szklany z przyciskami dotykowymi

Funkcje

• funkcja przekaźnika bistabilnego – jedno dotknięcie załącza obwód wyjściowy, drugie dotknnięcie wyłącza obwód wyjściowy;
• funkcja sterownika rolet 230 V - sterowanie podnoszeniem i opuszczaniem rolet okiennych - dotyk dolnego panelu opuszcza roletę, dotyk górnego panelu podnosi roletę;
