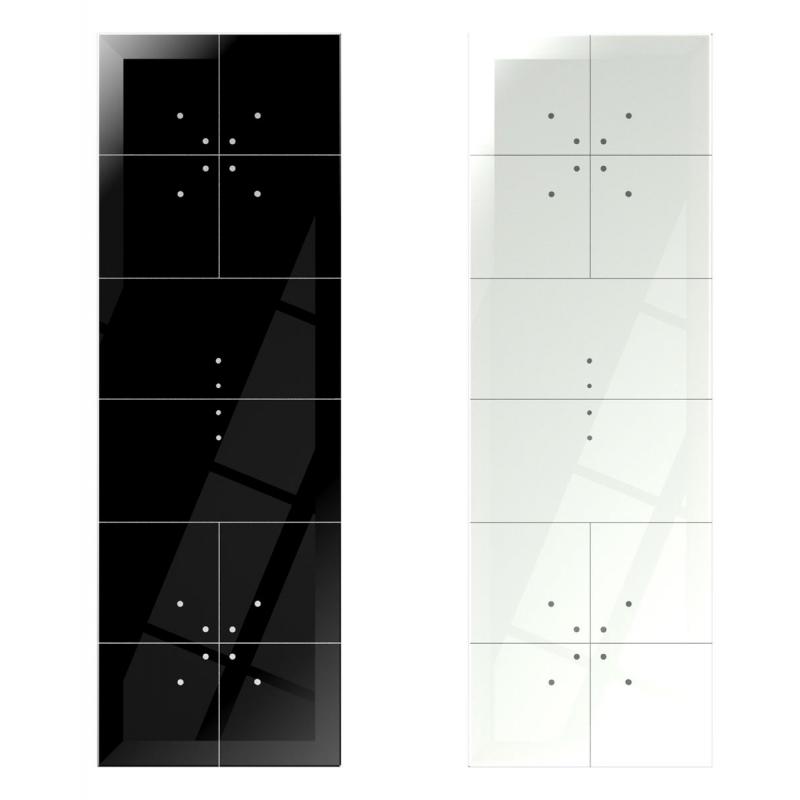

Potrójny przycisk szklany dotykowy 424V - pionowy

Przeznaczenie

Przyciski-włączniki wykonane są  z czarnego lub białego szkła polerowanego.
Przeznaczone są do montażu w potrójnej puszce instalacyjnej o średnicy Ø60 mm i dedykowane do współpracy z automatyką domową F&F.

Do wyboru sterowniki wykonawcze dla przycisku podwójnego:
1) GS2-AC-R - Podwójny przekaźnik bistabilny do obwodów duźej mocy (sterownie oświetleniem - dwa obwody)
2) GS2-STR-3 - Sterownik rolet 230 V

Do wyboru strowniki wykonawcze dla przycisku poczwórnego:
1) GS4-DC - sterownik niskonapięciowej automatyki domowej,
2) GS4-AC-T - poczwórny przekaźnik bistabilny do obwodów dużej mocy (sterownie oświetleniem - cztery obwody)
3) FW-GS-230 - poczwórny nadajnik F&Wave, zasilanie 230 V
4) FW-GS-24 - poczwórny nadajnik F&Wave, zasilanie 24 V
5) rH-S4L4-230 - poczwórny nadajnik F&Home Radio, zasilanie 230 V
6) rH-S4L4-24 - poczwórny nadajnik F&Home Radio, zasilanie 24 V

Szklane przyciski dotykowe - zastępują tradycyjne włączniki ścienne.

Zasada działania przycisku

Zbliżenie dłoni powoduje łagodne rozjaśnienie zewnętrznego, białego punktowego podświetlenia, co  pokazuje lokalizację sensorów. Podświetlenie w kolorze pomarańczowym sygnalizuje załączenie wybranego obwodu.

Potrójny przycisk szklany 424V dane techniczne

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 224×81×12 mm. Znajdują się na nim 2 x 2 pola dotykowe (S1, S2) oraz 1 x 4 pola dotykowe (S1, S2, S3, S4). Ich centralne punkty wskazywane są przez wskaźniki pola dotykowego świecące po zbliżeniu ręki do przycisku ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

Potrójny panel szklany z przyciskami dotykowymi
