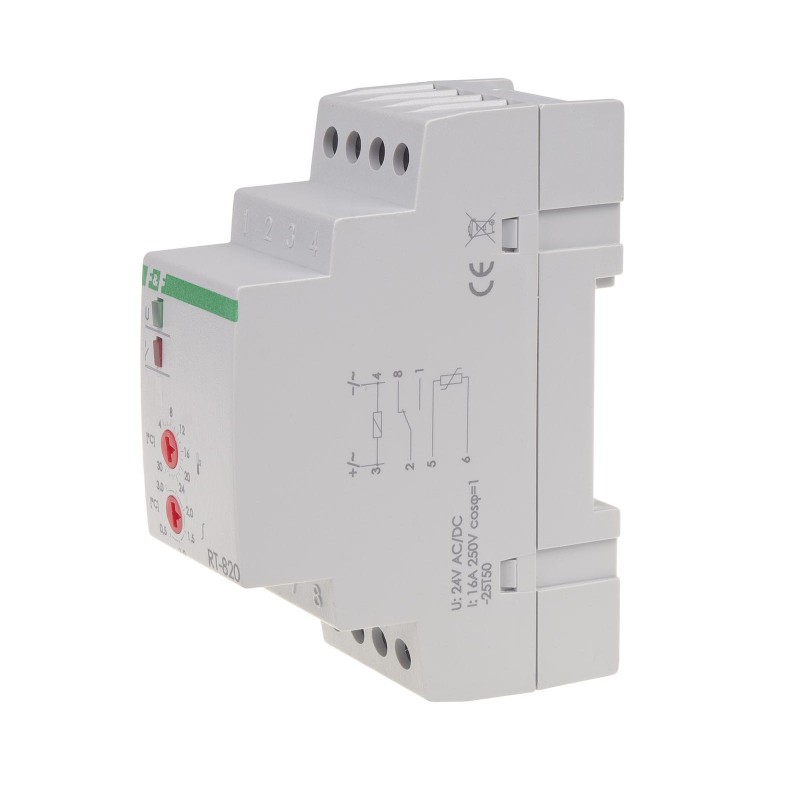

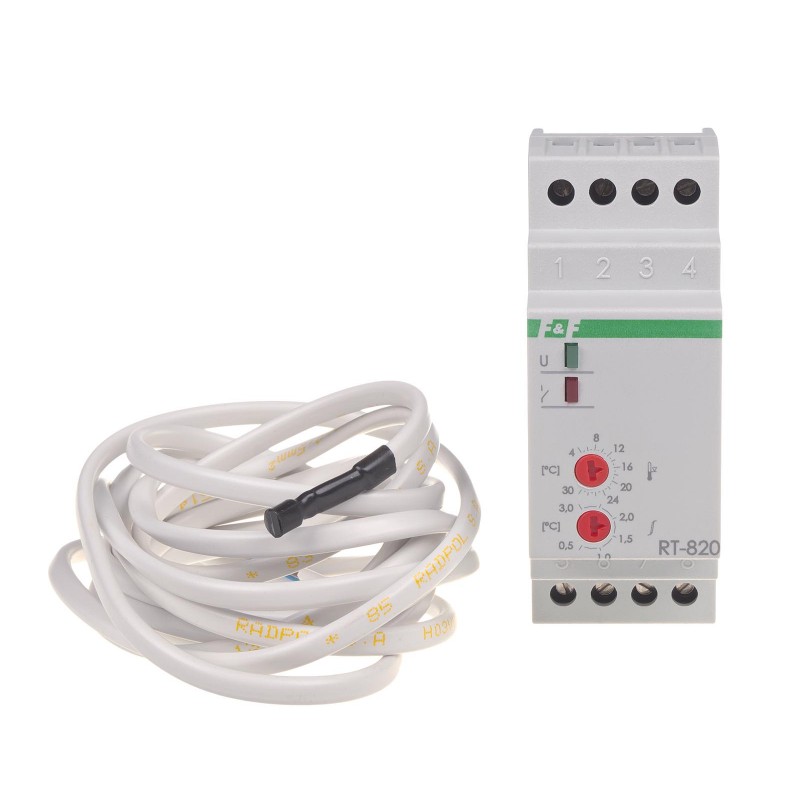

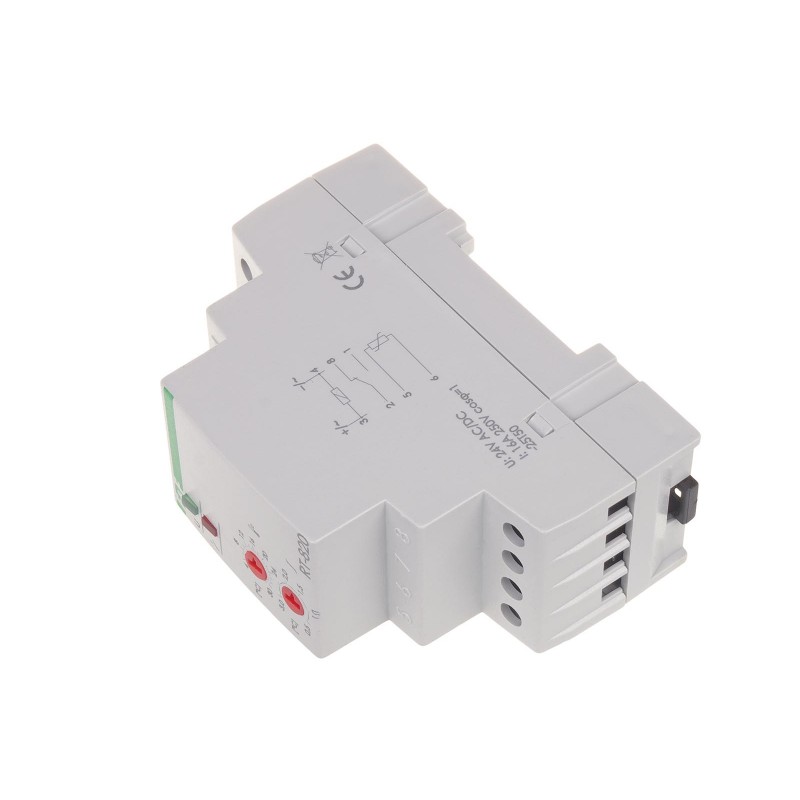

Regulator temperatury RT-820

RT-820, 5908312595700

Opis produktu

Regulator temperatury do ogólnego stosowania.
Zakres temperatur 4÷30°C.

Steruje urządzeniami grzewczymi lub wentylacyjnymi.

Jak działa regulator temperatury?

Urządzenie grzewcze jest załączone do czasu uzyskania żądanej temperatury otoczenia. Styk przekaźnika znajduje się w pozycji 2-1.
Po osiągnięciu zadanej temperatury  styk przełącza się w pozycję 2-8. Urządzenie grzewcze zostaje wyłączone, ewentualnie załącza się urządzenie wentylacyjne.
Spadek temperatury o wartość histerezy ponownie spowoduje załączenie urządzenia grzewczego (zwarte styki 2-1) aż do momentu osiągnięcia zadanej temperatury.


Napięcie zasilania230 V AC
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia16 A
Konfiguracja styków1 × NO/NC
Separacja stykuTAK
Zakres regulacji temperatury4÷30°C
Histereza - regulowana0,5÷3°C
Dokładność nastawy1°C
Dokładność pomiaru±1°C
Sonda temperaturyRT/RT2
Przyłączezaciski śrubowe 4,0 mm²
Moment dokręcający0,5 Nm
Pobór mocy1,1 W
Temperatura pracy-25 ÷ 50 °C
Wymiary2 moduły (35 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

RT-820 instrukcja obsługi (659.52k)

RT-820 schemat CAD dxf (404.05k)

CRT RT deklaracja CE 2024 (179.29k)

Schamat podłączenia dla Regulatora temperatury RT-820

Regulator temperatury RT-820 schemat podłączenia
