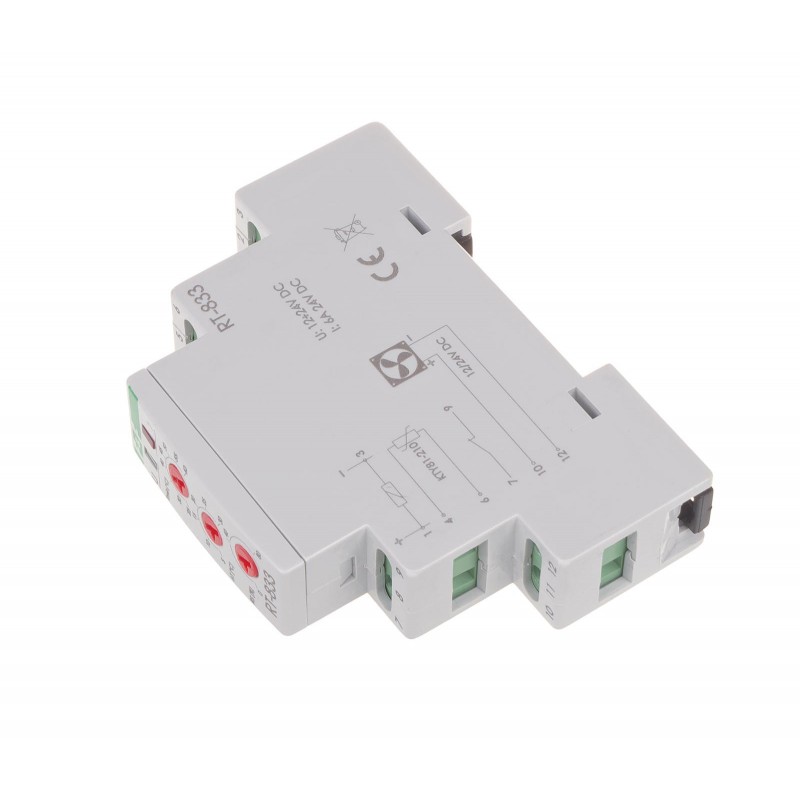

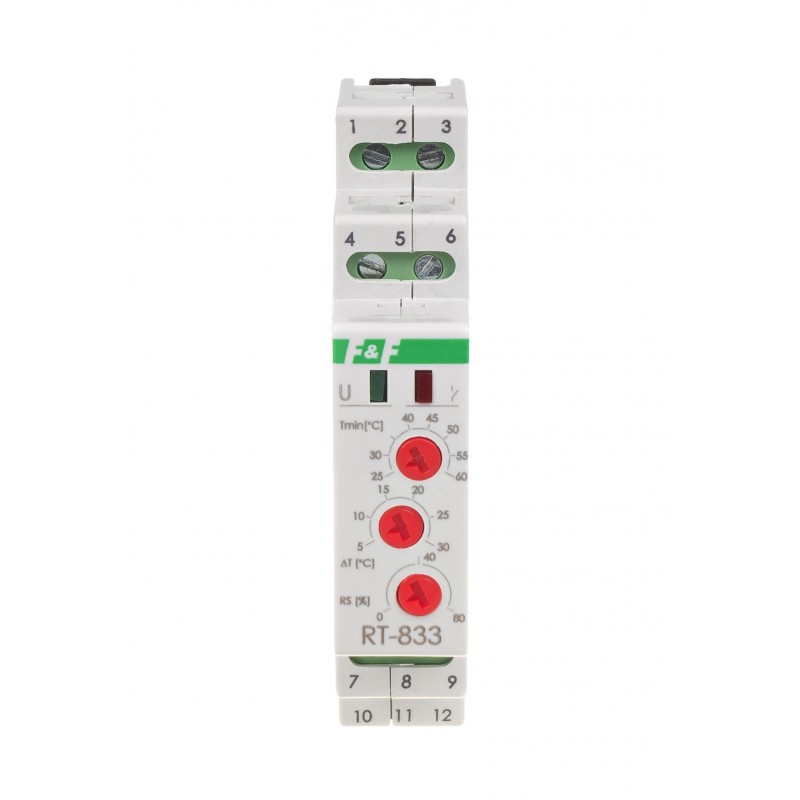

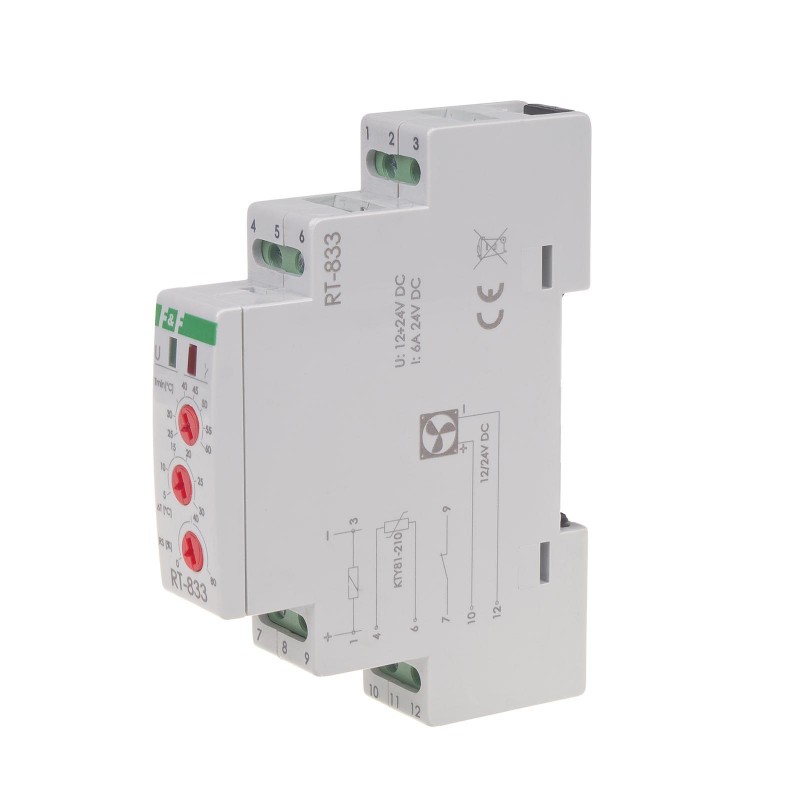

Regulator temperatury RT-833
Z regulacją prędkości obrotowej wentylatora.
Sprzedawany bez sondy. Pasują sondy RT lub RT2.
Regulator przeznaczony jest do bezpośredniego sterowania prędkością obrotową wentylatorów 12/24 V DC w szafach sterowniczych (lub podobnych instalacjach) w funkcji temperatury.
Działanie
Po wzroście temperatury powyżej wartości zadanej Tmin zostanie uruchomiony wentylator. Jego prędkość obrotowa będzie proporcjonalna do zmierzonej temperatury i nastaw regulatora:
- dla temperatury Tmin prędkość obrotowa będzie równa zadanej prędkości minimalnej;
- dla temperatury Tmin + Δ prędkość obrotowa wynosi 100%;
- dla temperatury z zakresu Tmin<>Tmin+Δ prędkość obrotowa będzie proporcjonalnie odwzorowana w zakresie od ustawionego minimum do 100% prędkości.
Regulator temperatury RT-833 posiada wyjście przekaźnikowe sygnalizujące zbyt wysoką temperaturę lub uszkodzenie (brak zasilania) regulatora. Podczas normalnej pracy styk 7-9 jest otwarty. Jeżeli zmierzona temperatura będzie przez 3 minuty wyższa od wartości maksymalnej (Tmin+Δ), to styk zostanie załączony. Przy uszkodzeniu regulatora lub braku jego zasilania, styki 7-9 mogą być wykorzystane do sygnalizacji błędu.
Aby uniknąć problemu z utykaniem silnika na małych prędkościach, regulator posiada funkcję startu od maksymalnej prędkości. Wentylator startuje od prędkości maksymalnej i potem hamuje do odpowiedniej wartości.
- Napięcie zasilania
- 12÷24 V DC
- Dokładność pomiaru
- ±1°C
- Sonda temperatury
- RT/RT2
- Prąd obciążenia DC (7-9)
- 6 A
- Styk (obciążenie)
- separowany 1 x NO/NC (10 A)
- Zakres regulacji temperatury Tmin
- 25÷60°C
- Zakres regulacji temperatury ΔT
- 5÷30°C
- Nastawa prędkości startowej
- 0÷80%
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy czuwanie/praca
- 0,05 W/0,6 W
- Temperatura pracy
- -15 ÷ 50°C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
