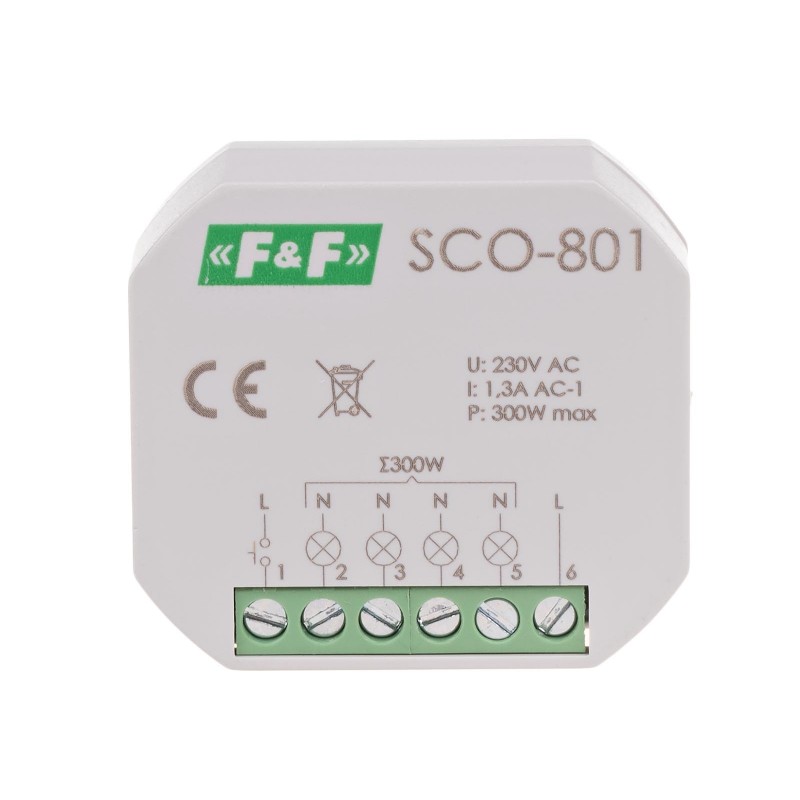

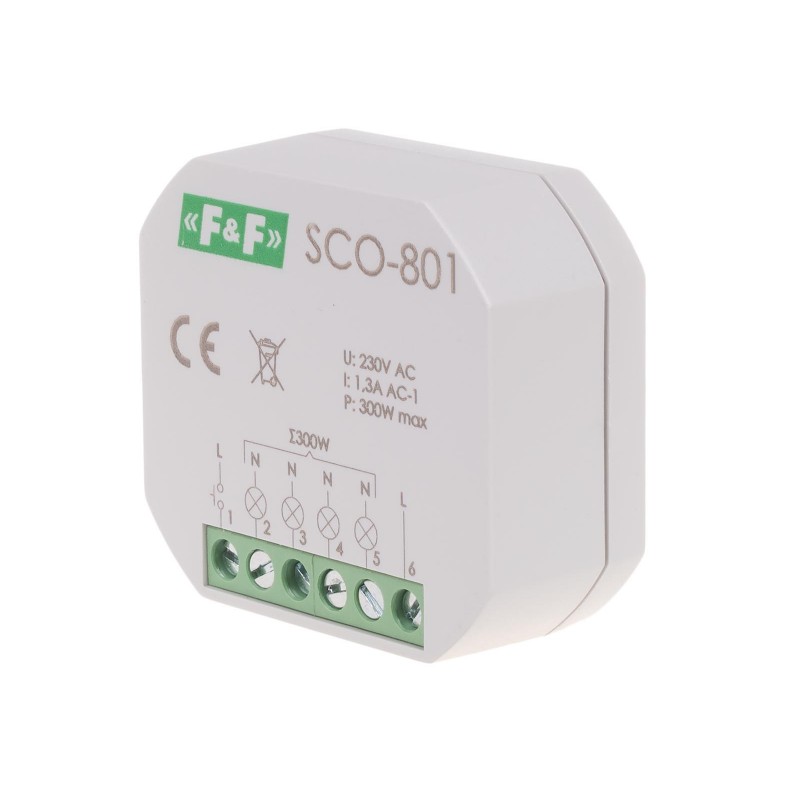

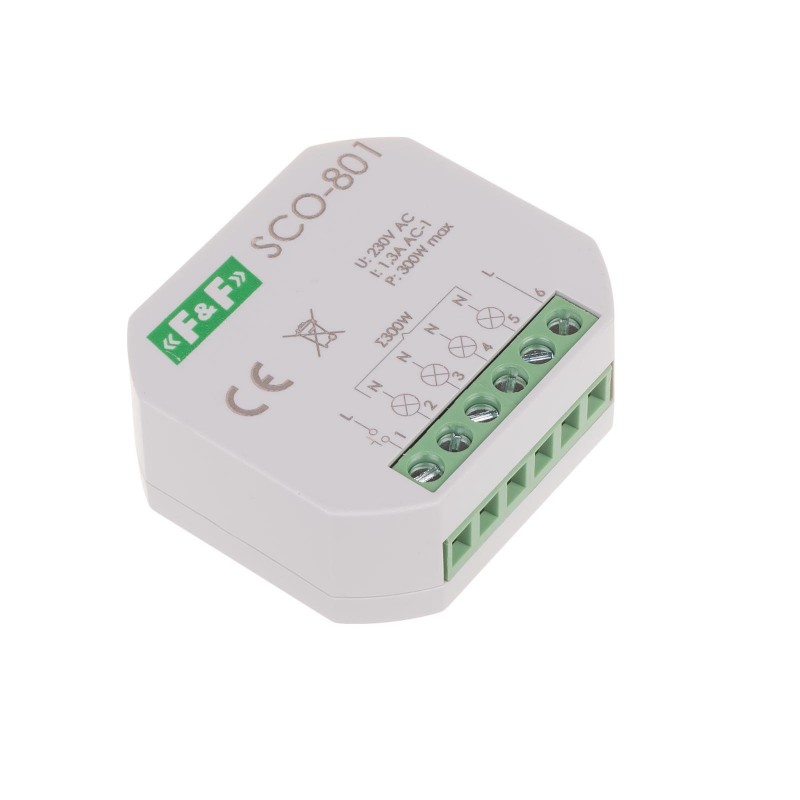

Ściemniacz oświetlenia SCO-801 230V

SCO-801, 5908312591122

Zastosowanie: oświetlenie żarowe (tradycyjne żarówki)
                        oświetlenie halogenowe
                        transformatory toroidalne

Montaż:            w puszce podtynkowej Ø60

Max moc podłączonych lamp: 300 W



Ściemniacz oświetlenia służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego).






Działanie ściemniacza światła

Oświetlenie załączamy naciśnięciem włącznika chwilowego (dzwonkowego), który jest podłączony do ściemniacza. Wyłączenie oświetlenia nastąpi po kolejnym impulsie prądu po naciśnięcu włącznika. Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle, rozmieszczonych w różnych punktach pomieszczenia. Przytrzymanie przycisku dłużej niż 1 s umożliwia ustawienie żądanego natężenia oświetlenia w jednym kierunku z poziomu aktualnej nastawy do maksimum lub minimum. Kierunek zmian (rozjaśnianie lub ściemnianie) jest wymuszany przez ściemniacz i zmienia się zawsze na przeciwny po każdorazowej nastawie. Ściemniacz posiada pamięć ustawień. Po każdym załączeniu oświetlenie powraca do pełnej  jasności.

Ściemniacz posiada zabezpieczenie termiczne. W przypadku przegrzania układu ściemniacz sygnalizuje to 3-krotnym mrugnięciem sterowanej lampy, a następnie wyłącza się. Po spadku temperatury poniżej krytycznej, ściemniacz można ponownie załączyć.


UWAGA!
Ściemniacz SCO-801 może współpracować z przyciskami podświetlanymi.

UWAGA!
SCO można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.

SCO-801
Napięcie zasilania
230 V AC
Instalacja
2-przewodowa
Maksymalny prąd obciążenia AC-1
1,3 A
Element wykonawczy
triak
Pamięć stanu
NIE
Pamięć stanu po zaniku zasilania
NIE
Maksymalna moc podłączonych lamp
300 W
Zastosowanie
oświetlenie żarowe, halogenowe, transformatory toroidalne
Sterownie obciążeniem
załączanie w 0 (dla obciążeń rezystancyjnych i pojemnościowych)
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,1 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
Ø54 (48×43 mm), wysokość: 20 mm
Montaż
w puszce podtynkowej Ø60
Stopień ochrony
IP20

Schemat Podłączenia
