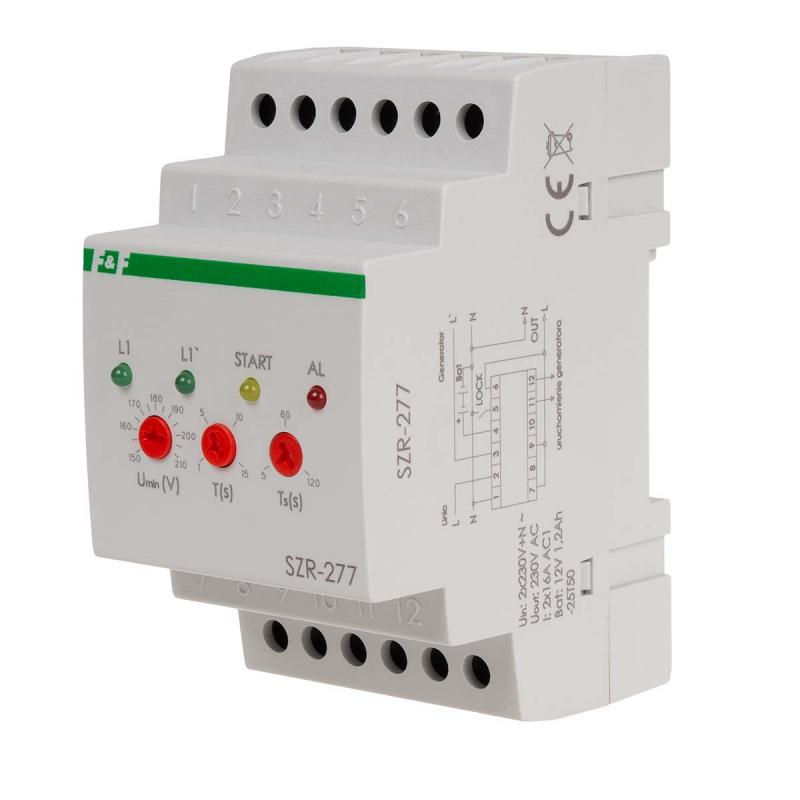

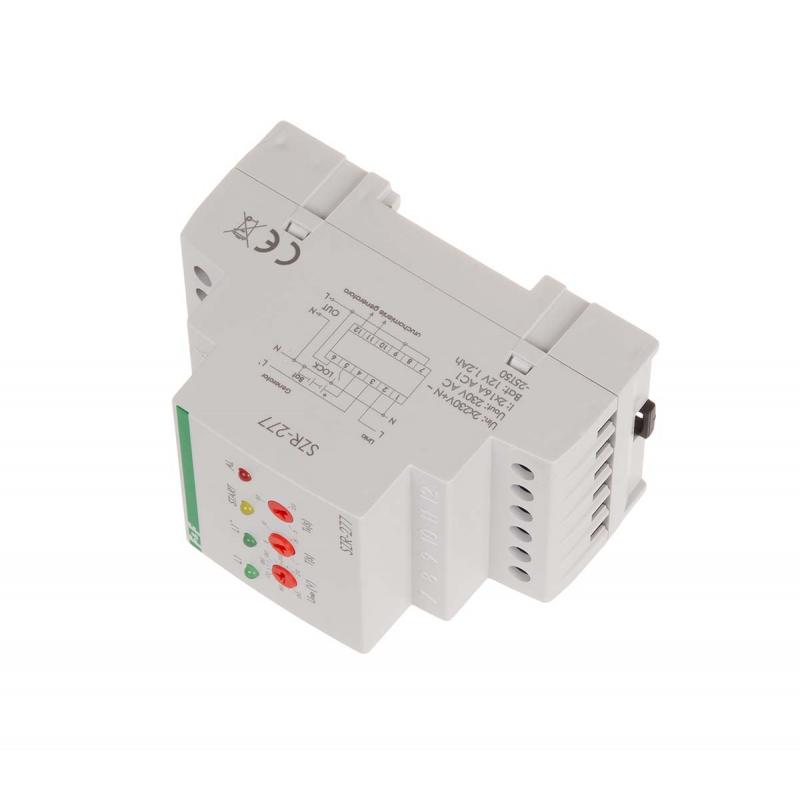

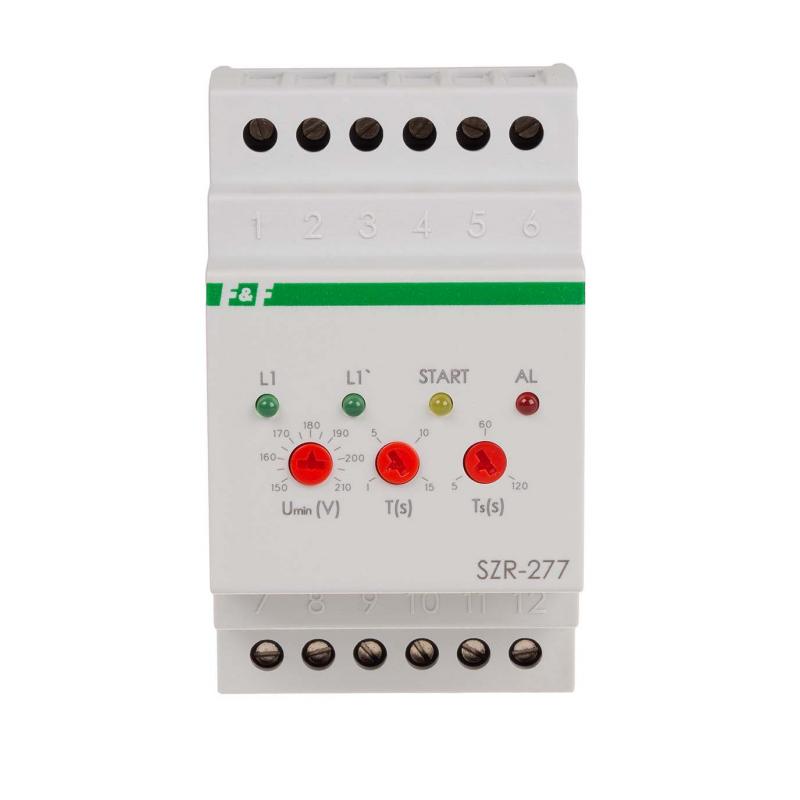

Sterownik rezerwy SZR-277 sieć-agregat
Jednofazowy sterownik załączania rezerwy.
SZR-277 jest przeznaczony do kontroli napięcia jednofazowej sieci zasilającej. Przełączy linię odbiorczą na zasilanie z generatora, gdy parametry głównej linii zasilającej będą nieprawidłowe.
SZR-277 jest przeznaczony do kontroli napięcia jednofazowej sieci zasilającej. Przełączy linię odbiorczą na zasilanie z generatora, gdy parametry głównej linii zasilającej będą nieprawidłowe.
Jak działa sterownik załączania rezerwy SZR-277?
Jeżeli napięcie sieci zasilającej mieści się w zadanym przedziale, to styk pomiędzy zaciskami 2-7 jest zamknięty i zasilanie z linii głównej przenoszone jest do linii odbiorczej. W przypadku przekroczenia dopuszczalnych parametrów napięcia, następuje otwarcie styku 2-7 i odłączenie linii zasilającej od odbioru. Po odłączeniu linii głównej przeprowadzony zostaje rozruch generatora, a następnie przez zamknięcie styku 3-9 zasilanie z generatora zostaje przeniesione do linii odbiorczej. Jeżeli zasilanie na linii głównej zostanie przywrócone i przez 10 s będzie mieścić się ono w zadanym przedziale, to nastąpi otwarcie styku 3-9 i odłączenie generatora. Po kolejnych 300 ms zamknięte zostaną styki 2-7 i przywrócone zostanie zasilanie linii odbiorczej z linii głównej.
- Napięcie zasilania
- 85÷265 V AC
- Napięcie zasilania - generator
- 85÷265 V AC
- Napięcie zasilania - akumulator
- 10÷15 V DC
- Napięcie maksymalne
- 400 V AC
- Maksymalny prąd przełączania styków wewnętrznych AC-1
- 16 A/250 V
- Maksymalny prąd przełączania styków wewnętrznych AC-15
- 3 A/250 V
- Czas wyłączenia dolny
- 1÷15 s
- Czas wyłączenia górny
- 0,3 s
- Czas przełączenia linii
- 0,3 s
- Czas kwalifikacji linii jako dobrej
- 10 s
- Czas rozruchu generatora
- 5÷120 s
- Konfiguracja styków
- 3 × NO
- Próg napięciowy dolny
- 150÷210 V AC
- Próg napięciowy górny
- 270 V AC
- Histereza
- 5 V
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 1,5 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 3 moduły (52,5 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
