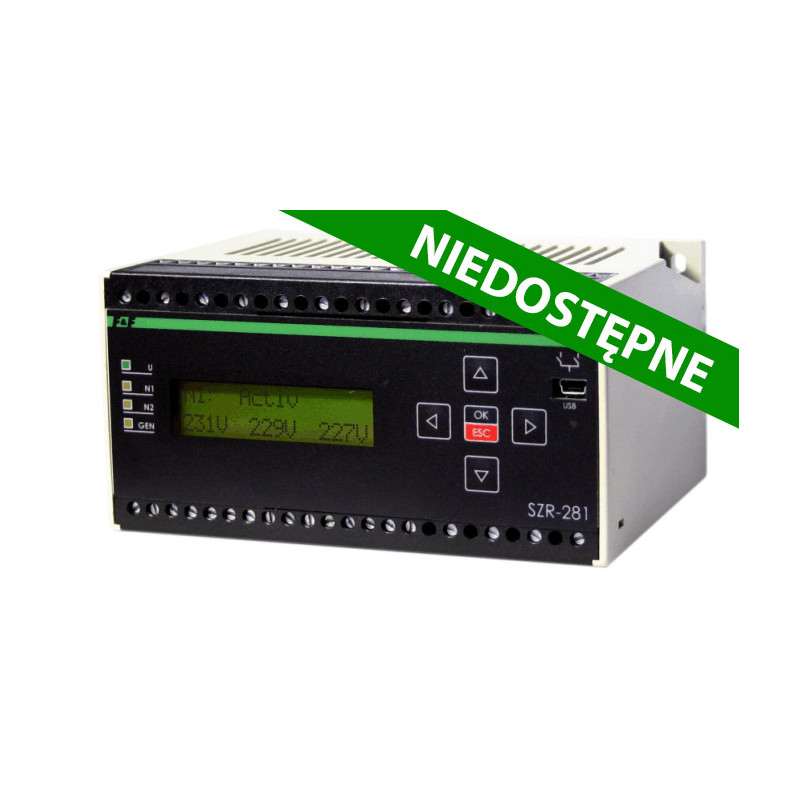

Sterownik rezerwy SZR-281 sieć-agregat
3 linie kontrolowane.
Sterownik samoczynnego załączania rezerwy SZR-281 przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.
Sterownik samoczynnego załączania rezerwy SZR-281 przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.
Jak działa sterownik rezerwy SZR-281?
- Jednoczesna kontrola trzech linii zasilających
- Pomiar wartości TrueRMS
- Galwaniczna separacja wejść pomiarowych linii zasilających
- Kontrola obecności napięcia na linii odbiorczej
- Sterowanie stycznikami lub łącznikami z napędem silnikowym
- Obsługa awaryjnego generatora spalinowego
- Praca w trybie automatycznym, z możliwością określenia linii priorytetowej
- Zrzut mocy realizowany poprzez rozdzielenie linii odbiorczej na dwie części, z możliwością swobodnego definiowania przypadków wykonania zrzutu
- Niezależne określanie dla każdej z linii przedziału napięć, dla których linia kwalifikowana jest jako dobra oraz określanie histerezy napięć przy kwalifikacji linii
- Definicja czasu kwalifikacji linii jako dobrej oraz czasu kwalifikacji linii jako złej.
- Przyspieszona kwalifikacja linii jako złej w przypadku całkowitego zaniku napięcia na linii
- Definicja czasu załączania i wyłączania sterowanych styczników / łączników z napędem silnikowym
- Możliwość podłączenia zewnętrznego obwódu bezpieczeństwa blokującego pracę sterownika
- Konfiguracja i monitoring pracy sterownika poprzez panel czołowy sterownika wyposażony w wyświetlacz LCD i klawiaturę
- Konfiguracja i monitoring pracy sterownika poprzez komputer PC za pomocą dedykowanej aplikacji
- Rejestracja zdarzeń z możliwością eksportu pliku rejestracji do komputera PC
- Sygnalizacja błędów realizowana poprzez styk alarmowy oraz sygnalizator akustyczny
- Możliwość zasilania sterownika napięciem rezerwowym 24 V DC
- Blokada dostępu do ustawień sterownika kodem PIN
- Zasilanie sterownika - napięcie zasilania
- 85÷264 V AC
- Zasilanie sterownika - napięcie rezerwy
- 16÷27 V DC
- Kontrolowane linie
- 3 x 400 V + N (czteroprzewodowa)
- Liczba kontrolowanych linii
- 3
- Mierzone napięcia wejściowe - napięcie znamionowe
- 230 V
- Mierzone napięcia wejściowe - zakres pomiarowy
- 80÷300 V
- Mierzone napięcia wejściowe - częstotliwość
- 45÷50 Hz
- Mierzone napięcia wejściowe - dokładność
- 1% pełnej skali + 1 cyfra
- Wyjścia przekaźnikowe typ
- styki 8 x [1xNO] + 1x[1xNO] (Alarm)
- Wyjścia przekaźnikowe obciążalność
- 8 A / 2 A (ALARM)
- Zasilanie sterownika - pobór mocy (główne/rezerwa)
- 5 VA / 10 W
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Temperatura pracy
- 10÷40ºC
- Wymiary
- 150 x 75 x 110 mm
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
