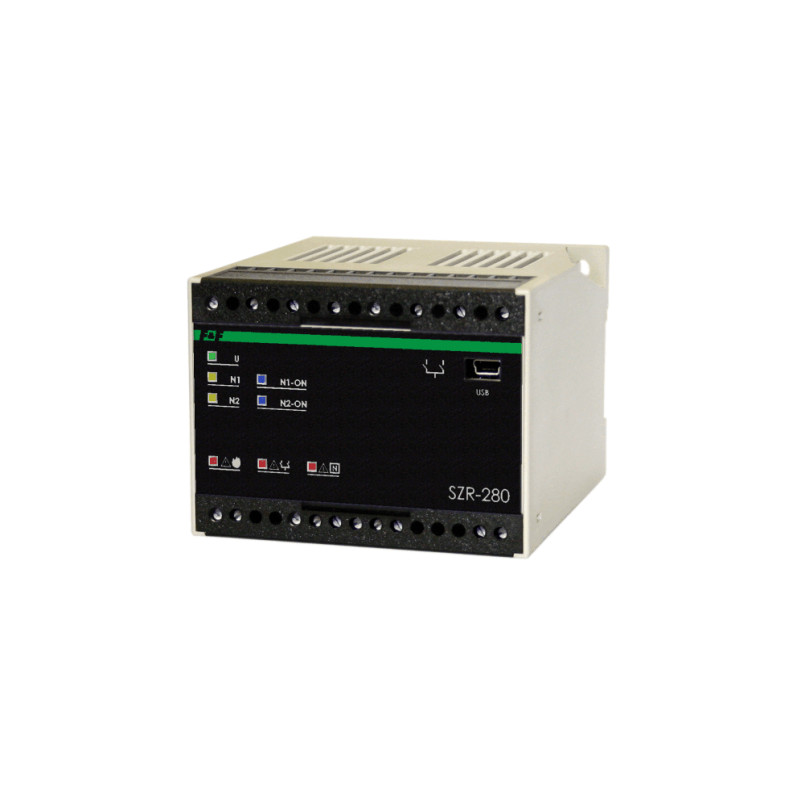

Sterownik rezerwy SZR-280 sieć-agregat
2 linie kontrolowane.
Sterownik samoczynnego załączania rezerwy SZR-280 przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.
Sterownik samoczynnego załączania rezerwy SZR-280 przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.
Funkcje sterownika
- Jednoczesna kontrola dwóch linii zasilających
- Pomiar wartości TrueRMS
- Galwaniczna separacja wejść pomiarowych linii zasilających
- Sterowanie stycznikami
- Obsługa awaryjnego generatora spalinowego
- Praca w trybie automatycznym, z możliwością określenia linii priorytetowej
- Zrzut mocy realizowany poprzez rozdzielenie linii odbiorczej na dwie części, z możliwością swobodnego definiowania przypadków wykonania zrzutu
- Niezależne określanie dla każdej z linii przedziału napięć dla których linia kwalifikowana jest jako dobra oraz określanie histerezy napięć przy kwalifikacji linii
- Definicja czasu kwalifikacji linii jako dobrej, oraz czasu kwalifikacji linii jako złej.
- Przyspieszona kwalifikacja linii jako złej w przypadku całkowitego zaniku napięcia na linii
- Definicja czasu załączania i wyłączania sterowanych styczników
- Możliwość podłączenia zewnętrznego obwodu bezpieczeństwa blokującego pracę sterownika
- Konfiguracja sterownika poprzez komputer PC za pomocą dedykowanej aplikacji
- Rejestracja zdarzeń z możliwością eksportu pliku rejestracji do komputera PC
Program
Aplikacja obsługująca sterowniki SZR działa w systemach Windows 2000/XP/Vista/7, spełniających minimalne wymagania sprzętowe dla tych systemów + monitor o rozdzielczości min. 1024x768 pikseli.
- Zasilanie sterownika - napięcie zasilania
- 85÷264 V AC
- Kontrolowane linie
- 3 x 400 V + N (czteroprzewodowa)
- Liczba kontrolowanych linii
- 2
- Mierzone napięcia wejściowe - napięcie znamionowe
- 230 V
- Mierzone napięcia wejściowe - zakres pomiarowy
- 80÷300 V
- Mierzone napięcia wejściowe - częstotliwość
- 45÷50 Hz
- Mierzone napięcia wejściowe - dokładność
- 1% pełnej skali + 1 cyfra
- Wyjścia przekaźnikowe typ
- styki 5 x [1xNO]
- Wyjścia przekaźnikowe obciążalność
- 8 A
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 4 W
- Temperatura pracy
- 10÷40ºC
- Wymiary
- 100 x 75 x 110 mm
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
