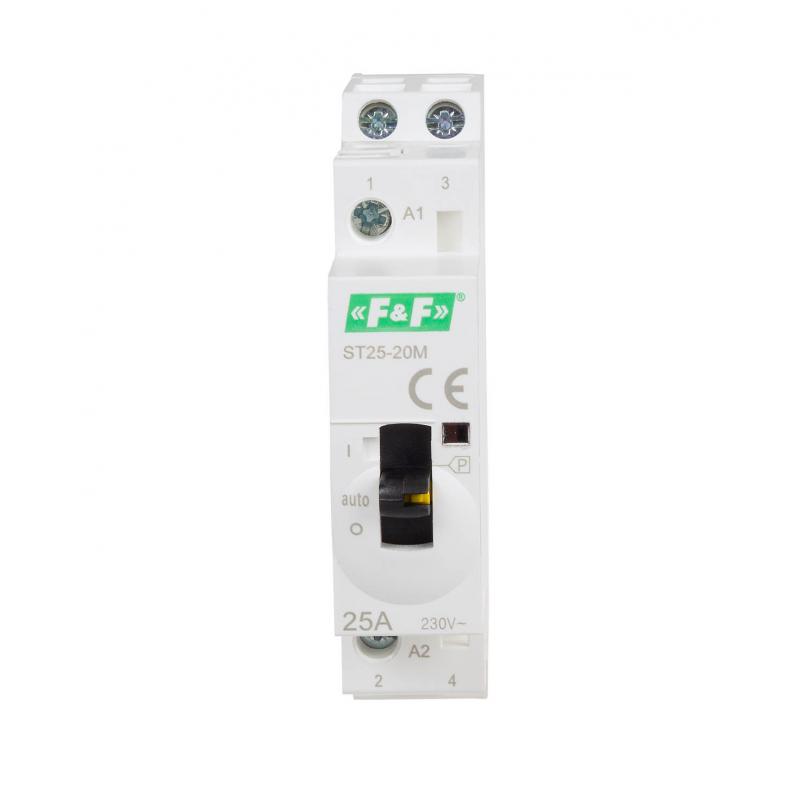

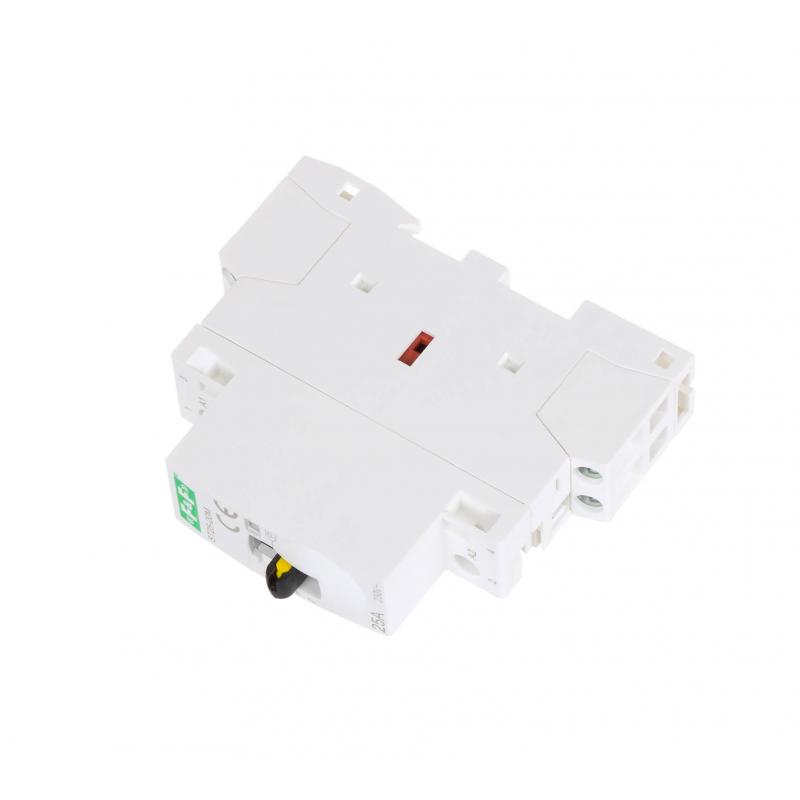

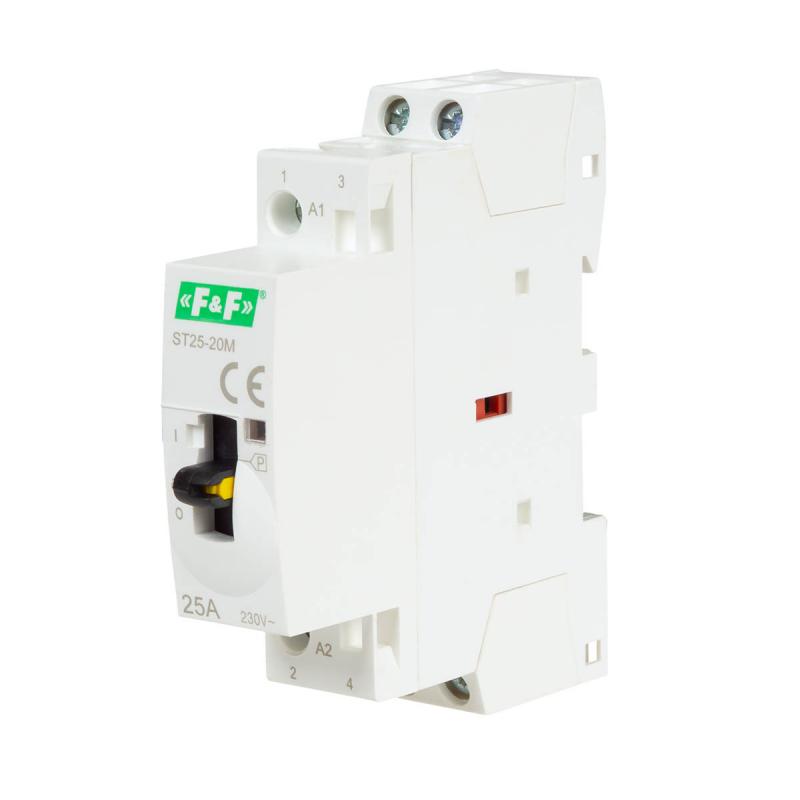

Stycznik modułowy ST25-20-M

ST25-20-M, 5902431673837
Stycznik modułowy z manipulatorem do sterowania ręcznego
Prąd 25 A.
Napięcie 250 V AC.



ST25-20-M. Elektromagnetyczny stycznik z manipulatorem

Seria styczników oznaczonych symbolem "M" posiada dodatkowy manipulator na czole. Dzięki temu możliwe jest ręczne sterowanie stykami, niezależnie od stanu cewki. Pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych. Modułowy stycznik elektromagnetyczny ST25-20-M przeznaczony jest do montażu na szynie w rozdzielni.

Jak działa stycznik elektromagnetyczny ST23-20-M?

Działanie uzależnione jest od ustawienia przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu
działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej, niezależnie od zasilania stycznika, w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.



Pozycja „Auto” (środkowa pozycja)
Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.



Pozycja „O” (dolna pozycja)
Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.



ST25-20-M
Napięcie zasilania
obwód główny 250 V AC
Napięcie zasilania cewki
220÷240 V AC
Obciążalność styków głównych
AC-7a: 25 A, AC-7b: 9 A
Konfiguracja styków
2 × NO
Prąd torów głównych
25 A
Waga
0,14 kg
Pobór mocy
załączenie - 9,2 VA, praca - 2,7 VA (1,2 W)
Temperatura pracy
eksploatacja: -25÷55°C, przechowywanie: -40÷80°C
Wymiary
18×85×65 mm
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Stycznik modułowy - schemat podłączenia
typ styki prąd AC1 nap. zas. moc mod waga zaciski
ST25-20 2NO 25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-20/24 2NO 25 A 24 V AC 1,2 W 1 106 g 4 mm²
ST25-11 1NO+1NC  25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-30 3NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31 3NO+1NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31/24 3NO+1NC  25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-40 4NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-40/24 4NO 25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-04  4NC 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-22  2NO+2NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST40-40  4NO 40 A 230 V AC 6,4 W 3 241 g 16 mm²
ST40-40/24  4NO 40 A 24 V AC  6,4 W 3 241 g 16 mm²
ST40-31  3NO+1NC  40 A 230 V AC  6,4 W 3 241 g 16 mm²
ST63-40 4NO  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST63-40/24 4NO  63 A 24 V AC  6,4 W 3 241 g 16 mm²
ST63-31 3NO+1NC  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST100-20 2NO 100 A 230 V AC 6,4 W 3 305 g 25 mm²
ST100-40 4NO 100 A 230 V AC 9,0 W 6 617 g 25 mm²
