Stycznik modułowy ST40-40-M

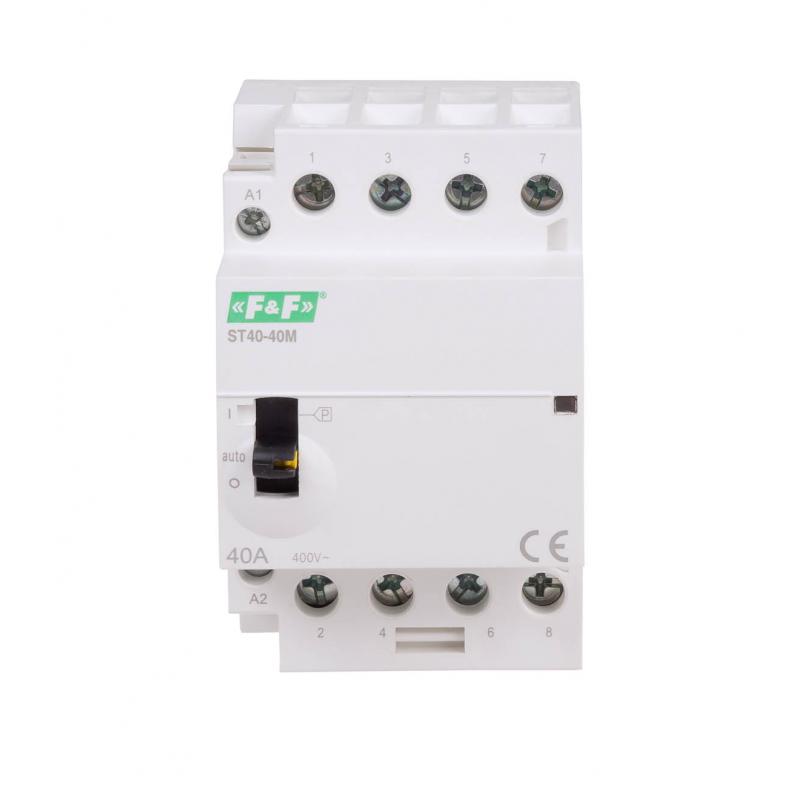

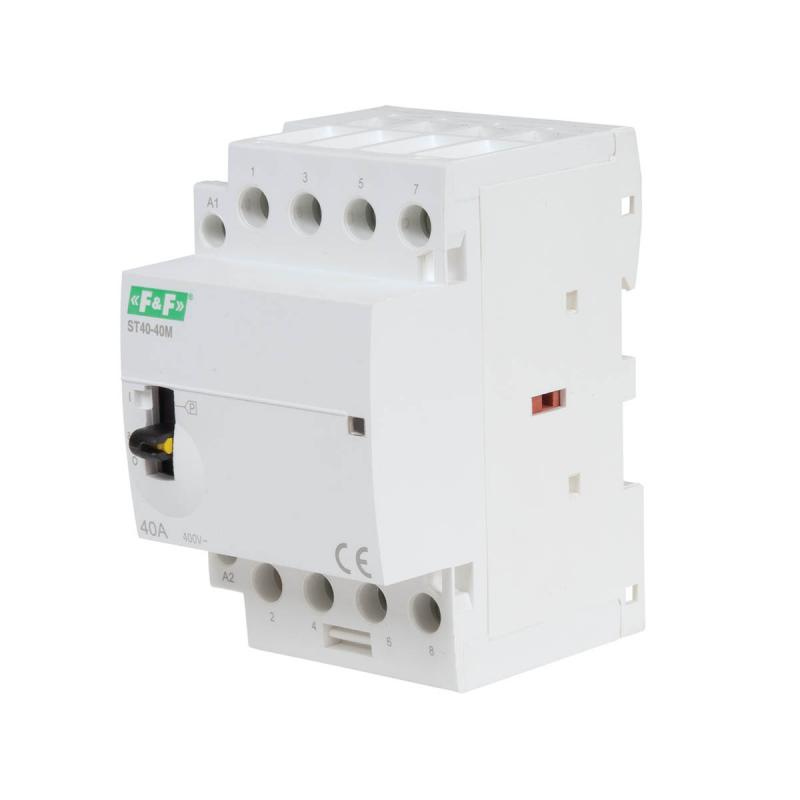

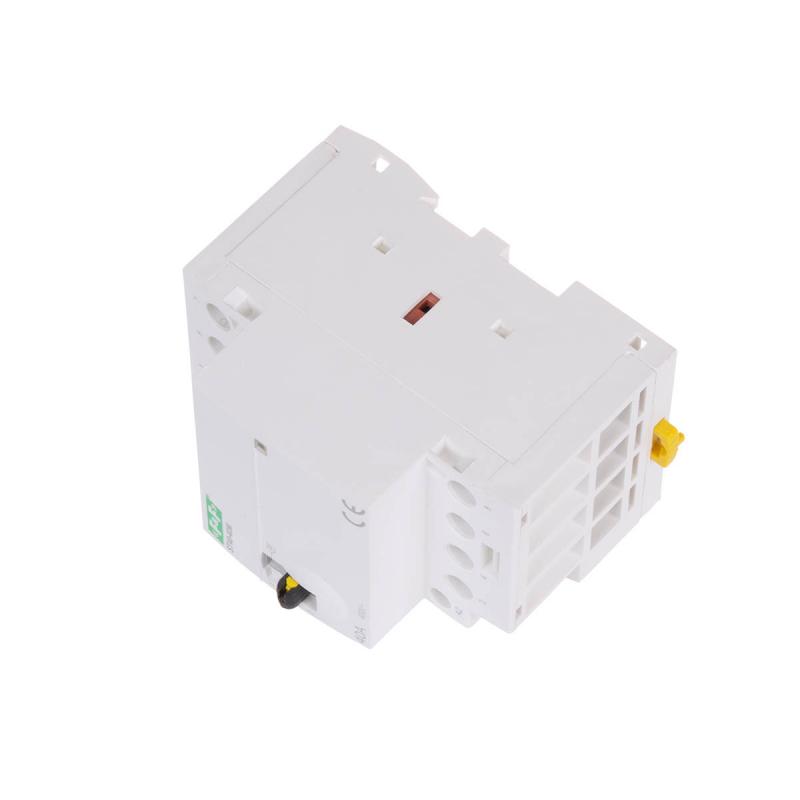

ST40-40-M, 5902431674001
Stycznik modułowy ze sterowaniem ręcznym
Prąd 40 A.
Napięcie 250 V AC.


Elektromagnetyczny stycznik  w obudowie modułowej. Bezpośredni  montaż na szynie 35 mm.

Styczniki ze sterowaniem ręcznym F&F


Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czołówce umożliwia ręczne sterowanie stykami stycznika, niezależnie od stanu cewki. Pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.

Zasada działania stycznika

Działanie stycznika uzależnione jest od ustawień przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu

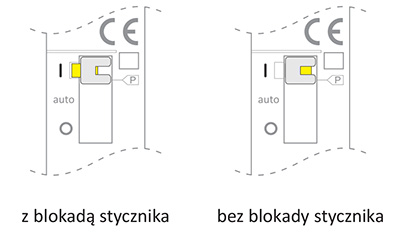

działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.



Pozycja „Auto” (środkowa pozycja)

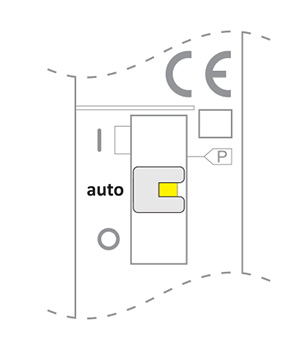

Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.



Pozycja „O” (dolna pozycja)

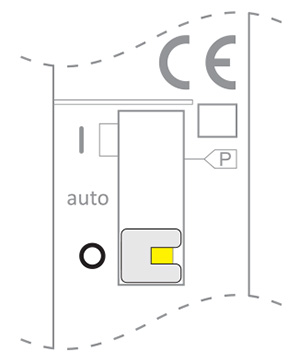

Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.








ST40-40-M
Napięcie zasilania
obwód główny 250 V AC
Napięcie zasilania cewki
220÷240 V AC
Obciążalność styków głównych
AC-7a: 40 A, AC-7b: 18 A
Konfiguracja styków
4×NO
Prąd torów głównych
40 A
Waga
0,14 kg
Pobór mocy
załączenie -53 VA, praca - 6,5 VA (2,1 W)
Temperatura pracy
eksploatacja: -25÷55°C, przechowywanie: -40÷80°C
Wymiary
54×85×65 mm
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Stycznik modułowy ST40-40-M schemat podłączenia
typ styki prąd AC1 nap. zas. moc mod waga zaciski
ST25-20 2NO 25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-20/24 2NO 25 A 24 V AC 1,2 W 1 106 g 4 mm²
ST25-11 1NO+1NC  25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-30 3NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31 3NO+1NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31/24 3NO+1NC  25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-40 4NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-40/24 4NO 25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-04  4NC 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-22  2NO+2NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST40-40  4NO 40 A 230 V AC 6,4 W 3 241 g 16 mm²
ST40-40/24  4NO 40 A 24 V AC  6,4 W 3 241 g 16 mm²
ST40-31  3NO+1NC  40 A 230 V AC  6,4 W 3 241 g 16 mm²
ST63-40 4NO  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST63-40/24 4NO  63 A 24 V AC  6,4 W 3 241 g 16 mm²
ST63-31 3NO+1NC  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST100-20 2NO 100 A 230 V AC 6,4 W 3 305 g 25 mm²
ST100-40 4NO 100 A 230 V AC 9,0 W 6 617 g 25 mm²
