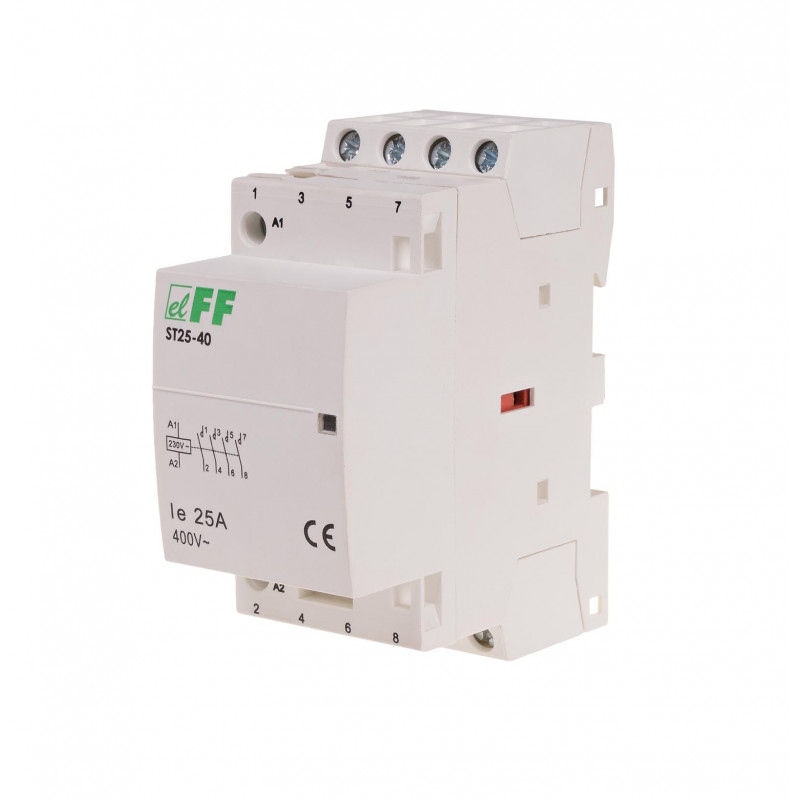

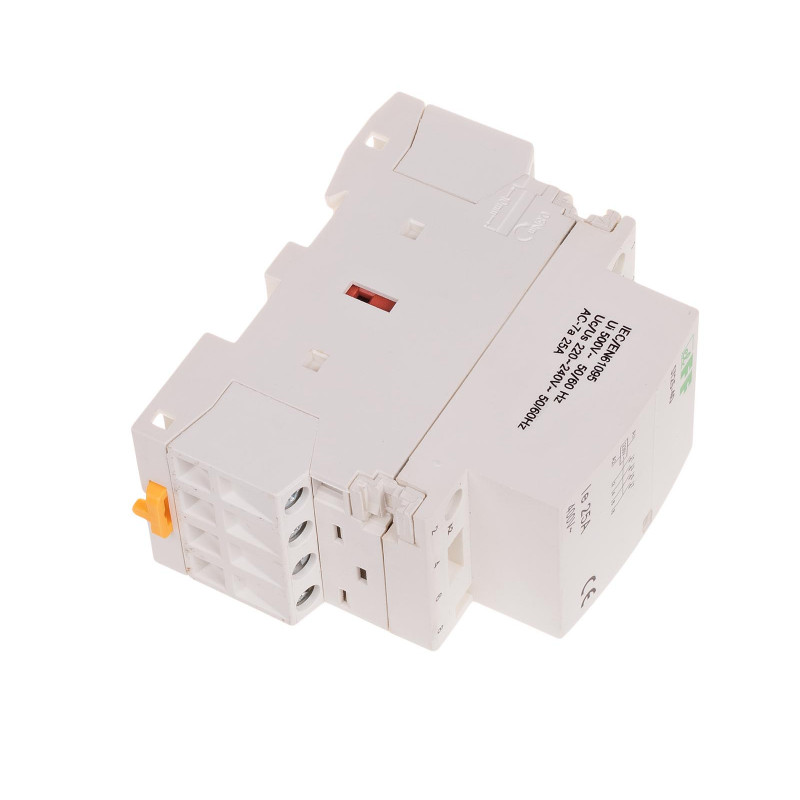

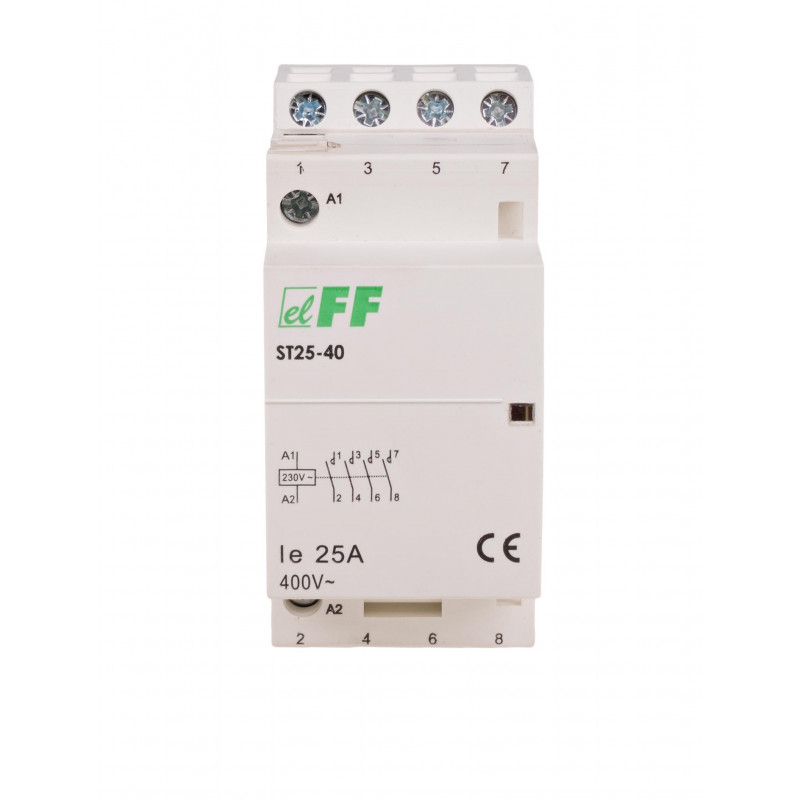

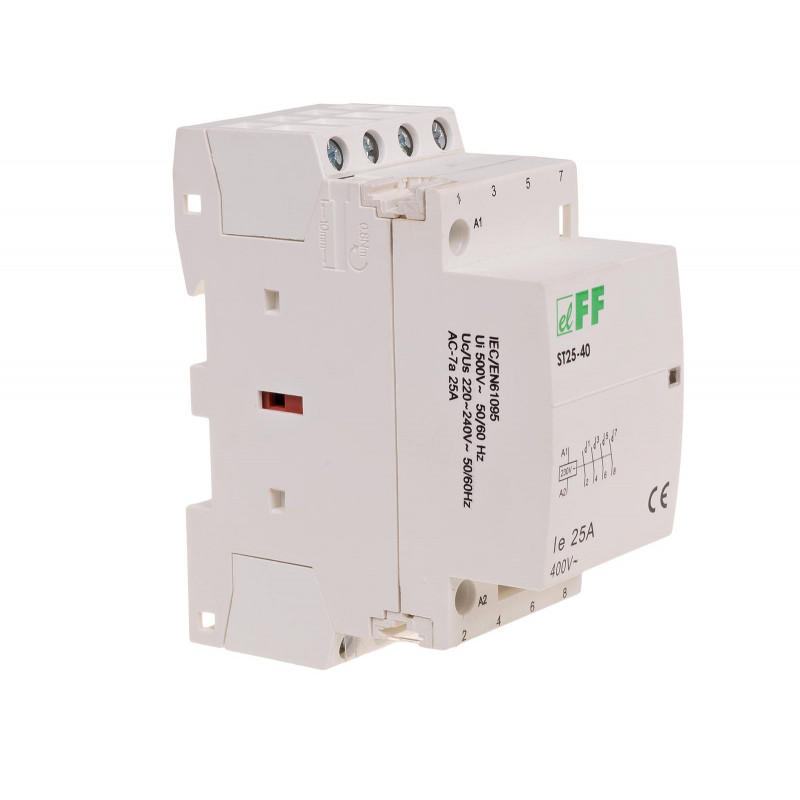

Stycznik modułowy ST25-40

ST25-40, 5908312594161
Stycznik modułowy
Prąd 25 A. Napięcie 230 V AC
Moc łączeniowa AC1 9 kW
Moc łączeniowa AC3 2,2 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego  montażu na szynie 35 mm.

Działanie
Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika  jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.






ST25-40
Napięcie zasilania cewki
230 V AC
Konfiguracja styków
4×NO
Prąd torów głównych
25 A
Moc łączeniowa kat. AC1 (230V)
9 kW
Moc łączeniowa kat. AC3 (230V)
2,2 kW
Moduł
2
Nr normy
IEC 61095
Trwałość łączeniowa elektryczna
1x10⁵
Trwałość łączeniowa mechaniczna
1x10⁶
Waga
168 g
Zaciski śrubowe
6 mm²
Napięcie izolacji
4 kV
Pobór mocy
4 W
Temperatura pracy
-25 ÷ 50 °C
Montaż
na szynie 35 mm
Stopień ochrony
IP20
typ styki prąd AC1 nap. zas. moc mod waga zaciski
ST25-20 2NO 25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-20/24 2NO 25 A 24 V AC 1,2 W 1 106 g 4 mm²
ST25-11 1NO+1NC  25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-30 3NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31 3NO+1NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31/24 3NO+1NC  25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-40 4NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-40/24 4NO 25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-04  4NC 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-22  2NO+2NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST40-40  4NO 40 A 230 V AC 6,4 W 3 241 g 16 mm²
ST40-40/24  4NO 40 A 24 V AC  6,4 W 3 241 g 16 mm²
ST40-31  3NO+1NC  40 A 230 V AC  6,4 W 3 241 g 16 mm²
ST63-40 4NO  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST63-40/24 4NO  63 A 24 V AC  6,4 W 3 241 g 16 mm²
ST63-31 3NO+1NC  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST100-20 2NO 100 A 230 V AC 6,4 W 3 305 g 25 mm²
ST100-40 4NO 100 A 230 V AC 9,0 W 6 617 g 25 mm²
