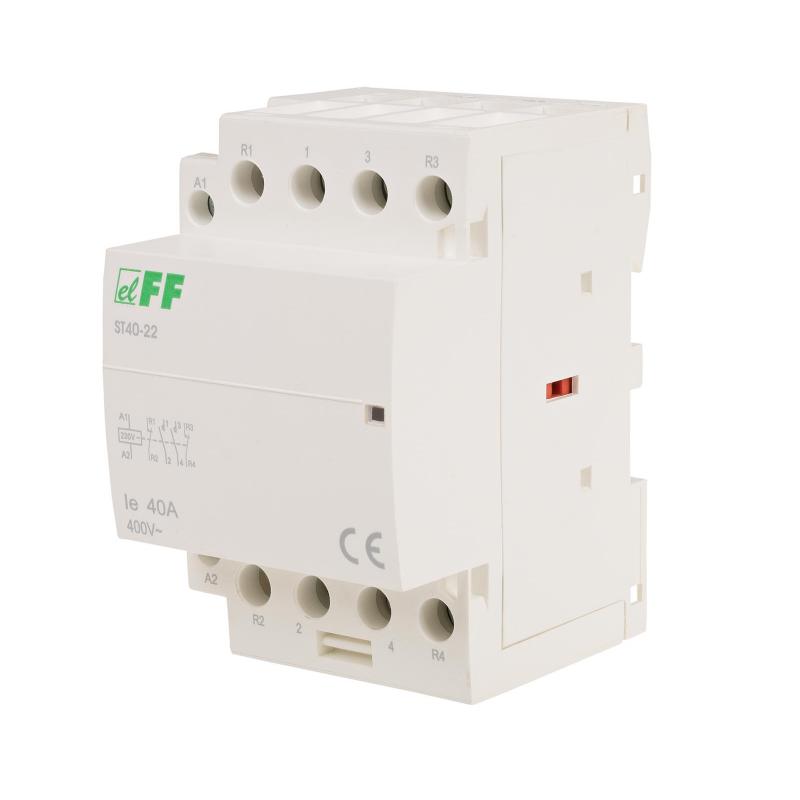

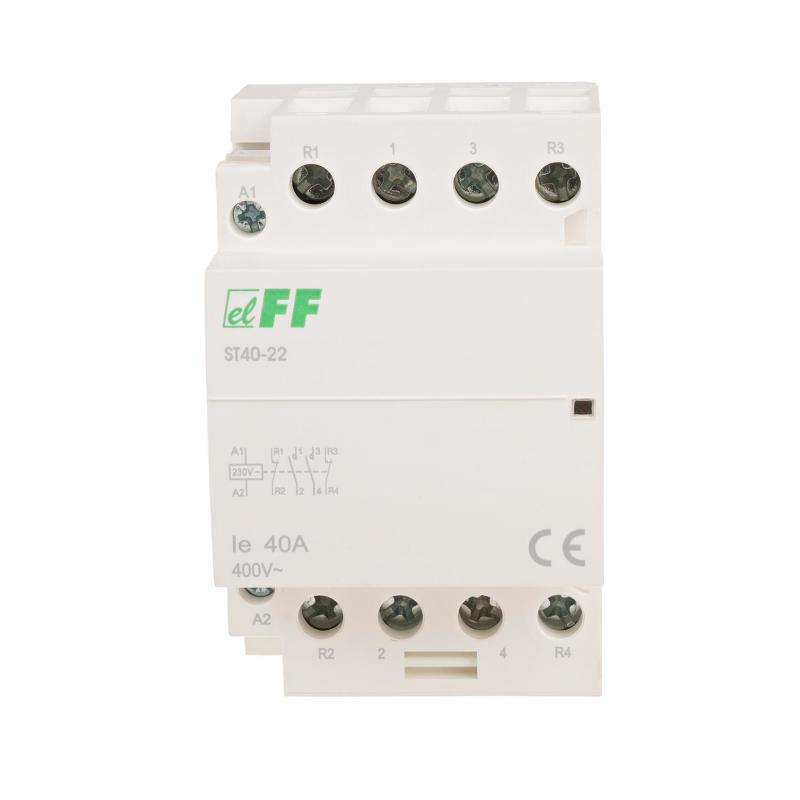

Stycznik modułowy ST40-22
Stycznik modułowy.
Prąd 40 A.
Napięcie 230 V AC
Moc łączeniowa AC1 16 kW
Moc łączeniowa AC3 5,5 kW
Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.
Prąd 40 A.
Napięcie 230 V AC
Moc łączeniowa AC1 16 kW
Moc łączeniowa AC3 5,5 kW
Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.
Działanie
Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czarwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
- Napięcie zasilania cewki
- 230 V AC
- Konfiguracja styków
- 2×NO+2×NC
- Prąd torów głównych
- 40 A
- Moc łączeniowa kat. AC1 (230V)
- 16 kW
- Moc łączeniowa kat. AC3 (230V)
- 5,5 kW
- Moduł
- 3
- Nr normy
- IEC 61095
- Trwałość łączeniowa elektryczna
- 1x10⁵
- Trwałość łączeniowa mechaniczna
- 1x10⁶
- Waga
- 241 g
- Zaciski śrubowe
- 16 mm²
- Napięcie izolacji
- 4 kV
- Pobór mocy
- 6,4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
| typ | styki | prąd AC1 | nap. zas. | moc | mod | waga | zaciski |
| ST25-20 | 2NO | 25 A | 230 V AC | 1,2 W | 1 | 106 g | 4 mm² |
| ST25-20/24 | 2NO | 25 A | 24 V AC | 1,2 W | 1 | 106 g | 4 mm² |
| ST25-11 | 1NO+1NC | 25 A | 230 V AC | 1,2 W | 1 | 106 g | 4 mm² |
| ST25-30 | 3NO | 25 A | 230 V AC | 4,0 W | 2 | 168 g | 6 mm² |
| ST25-31 | 3NO+1NC | 25 A | 230 V AC | 4,0 W | 2 | 168 g | 6 mm² |
| ST25-31/24 | 3NO+1NC | 25 A | 24 V AC | 4,0 W | 2 | 168 g | 6 mm² |
| ST25-40 | 4NO | 25 A | 230 V AC | 4,0 W | 2 | 168 g | 6 mm² |
| ST25-40/24 | 4NO | 25 A | 24 V AC | 4,0 W | 2 | 168 g | 6 mm² |
| ST25-04 | 4NC | 25 A | 230 V AC | 4,0 W | 2 | 168 g | 6 mm² |
| ST25-22 | 2NO+2NC | 25 A | 230 V AC | 4,0 W | 2 | 168 g | 6 mm² |
| ST40-40 | 4NO | 40 A | 230 V AC | 6,4 W | 3 | 241 g | 16 mm² |
| ST40-40/24 | 4NO | 40 A | 24 V AC | 6,4 W | 3 | 241 g | 16 mm² |
| ST40-31 | 3NO+1NC | 40 A | 230 V AC | 6,4 W | 3 | 241 g | 16 mm² |
| ST63-40 | 4NO | 63 A | 230 V AC | 6,4 W | 3 | 241 g | 16 mm² |
| ST63-40/24 | 4NO | 63 A | 24 V AC | 6,4 W | 3 | 241 g | 16 mm² |
| ST63-31 | 3NO+1NC | 63 A | 230 V AC | 6,4 W | 3 | 241 g | 16 mm² |
| ST100-20 | 2NO | 100 A | 230 V AC | 6,4 W | 3 | 305 g | 25 mm² |
| ST100-40 | 4NO | 100 A | 230 V AC | 9,0 W | 6 | 617 g | 25 mm² |
