  • Stycznik 3 modułowy elektromagnetyczny ST100-20
  • Modułowy stycznik elektromagnetyczny ST100-20 z konfiguracją styków 2 × NO

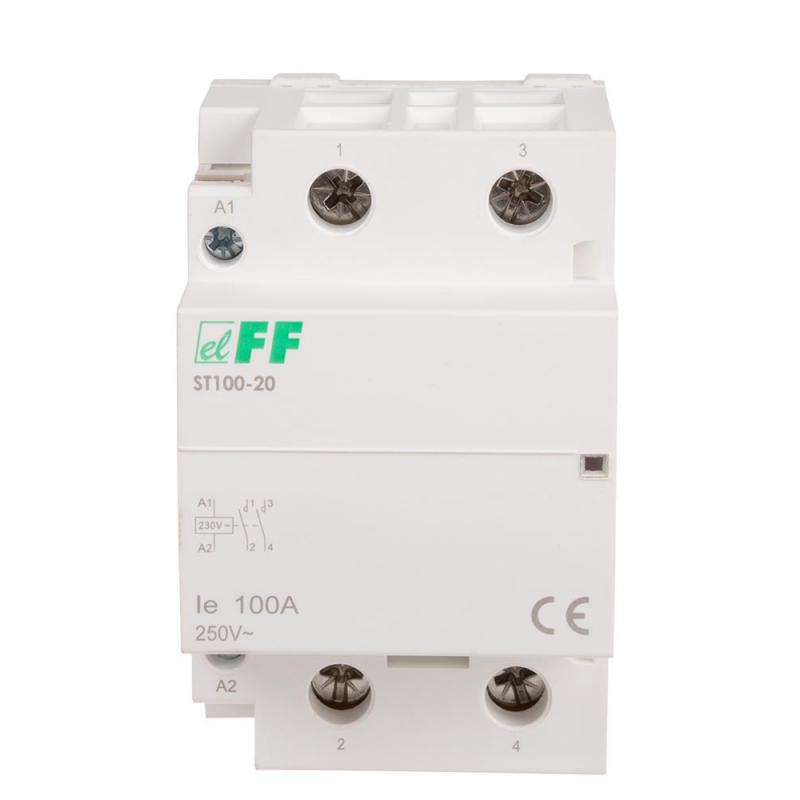

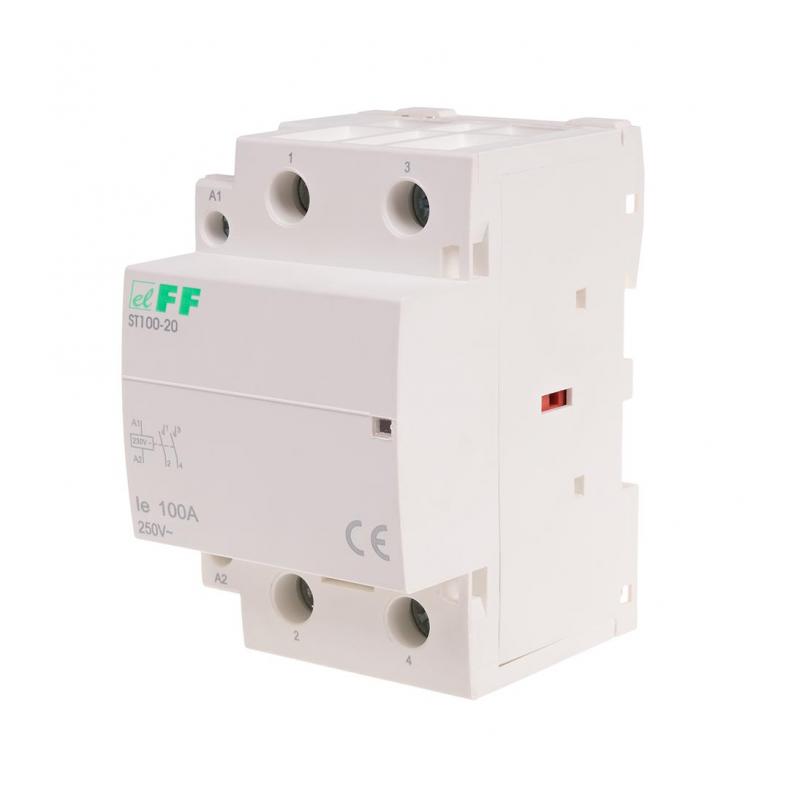

Stycznik modułowy ST100-20

ST100-20, 5908312599913
Stycznik modułowy elektromagnetyczny
Prąd 100 A
Napięcie 230 V AC
Moc łączeniowa AC1 22 kW.
Moc łączeniowa AC3 8 kW
Montaż na szynie 35 mm


Stycznik modułowy elektromagnetyczny. Działanie


Styk przełącza się po podaniu napięcia zasilania na cewkę stycznika. Załączenie stycznika sygnalizuje czerwony znacznik w okienku. Gdy napięcie zasilania zaniknie, styki powracają do pierwotnej pozycji.






ST100-20
Napięcie zasilania cewki
230 V AC
Konfiguracja styków
2 × NO
Prąd torów głównych
100 A
Moc łączeniowa kat. AC1 (230V)
22 kW
Moc łączeniowa kat. AC3 (230V)
8 kW
Moduł
3
Nr normy
IEC 61095
Trwałość łączeniowa elektryczna
1x10⁵
Trwałość łączeniowa mechaniczna
1x10⁶
Waga
305 g
Zaciski śrubowe
25 mm²
Napięcie izolacji
4 kV
Pobór mocy
6,4 W
Temperatura pracy
-25 ÷ 50 °C
Montaż
na szynie 35 mm
Stopień ochrony
IP20
typ styki prąd AC1 nap. zas. moc mod waga zaciski
ST25-20 2NO 25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-20/24 2NO 25 A 24 V AC 1,2 W 1 106 g 4 mm²
ST25-11 1NO+1NC  25 A 230 V AC 1,2 W 1 106 g 4 mm²
ST25-30 3NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31 3NO+1NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-31/24 3NO+1NC  25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-40 4NO 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-40/24 4NO 25 A 24 V AC  4,0 W 2 168 g 6 mm²
ST25-04  4NC 25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST25-22  2NO+2NC  25 A 230 V AC 4,0 W 2 168 g 6 mm²
ST40-40  4NO 40 A 230 V AC 6,4 W 3 241 g 16 mm²
ST40-40/24  4NO 40 A 24 V AC  6,4 W 3 241 g 16 mm²
ST40-31  3NO+1NC  40 A 230 V AC  6,4 W 3 241 g 16 mm²
ST63-40 4NO  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST63-40/24 4NO  63 A 24 V AC  6,4 W 3 241 g 16 mm²
ST63-31 3NO+1NC  63 A 230 V AC 6,4 W 3 241 g 16 mm²
ST100-20 2NO 100 A 230 V AC 6,4 W 3 305 g 25 mm²
ST100-40 4NO 100 A 230 V AC 9,0 W 6 617 g 25 mm²
