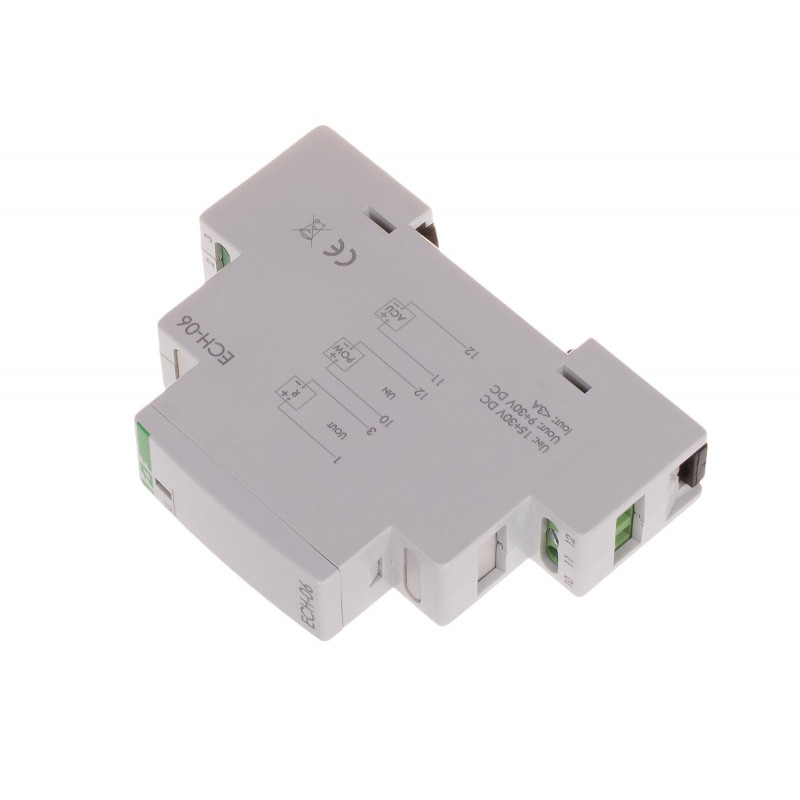

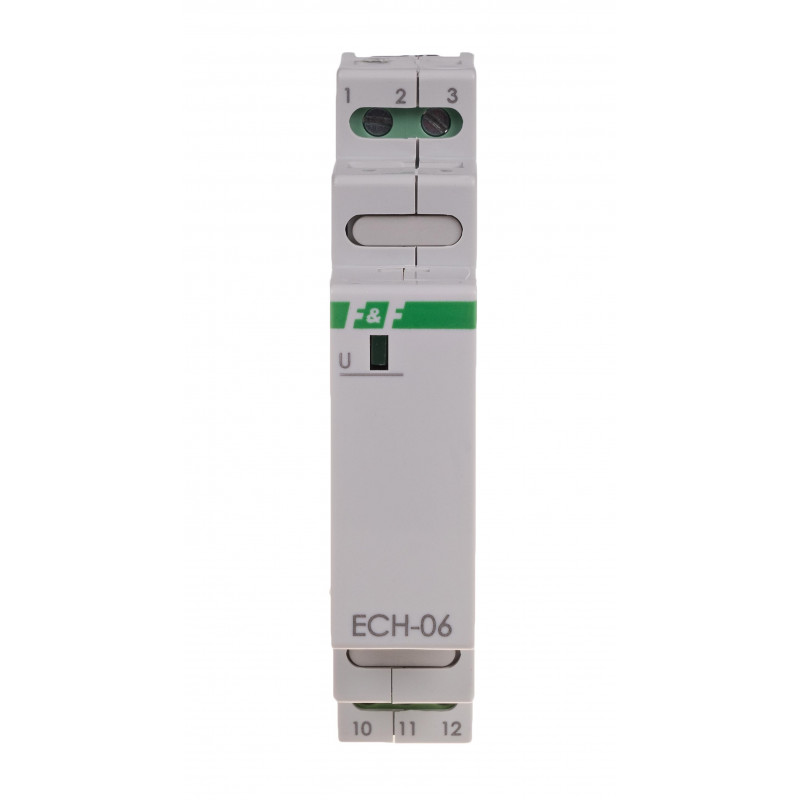

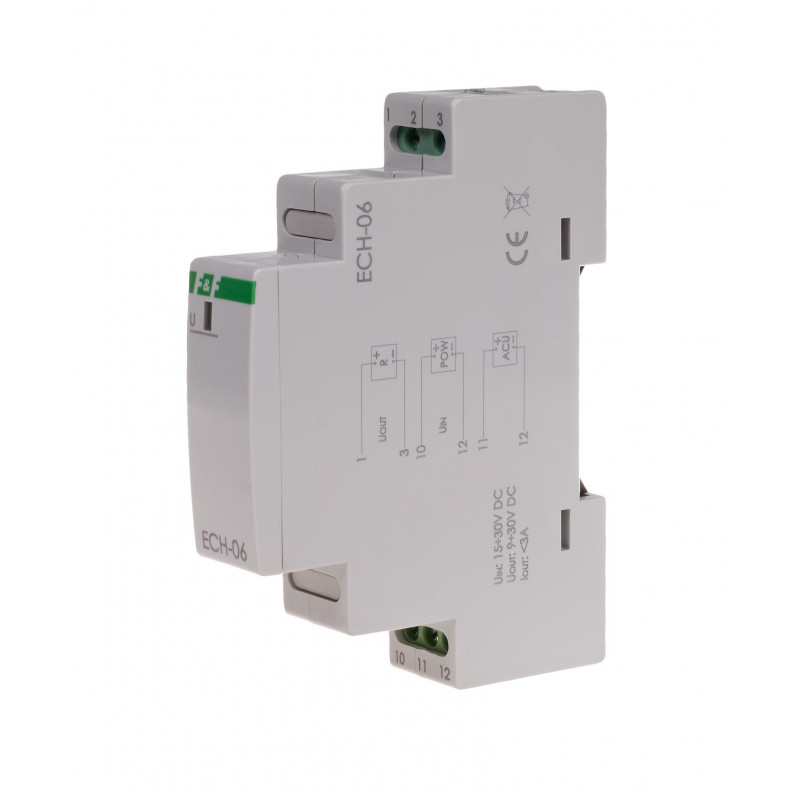

Moduł rezerwy zasilania ECH-06
Moduł rezerwy zasilania z ładowarką akumulatora 1,3-7,2 Ah.
Moduł ECH-06 wraz z zewnętrznym akumulatorem żelowym o napięciu nominalnym 12 V stanowi układ zasilania rezerwowego dla odbiorników o napięciu zasilania w zakresie 9÷30 V DC.
Jak działa moduł rezerwy zasilania?
Moduł rezerwy zasilania nadzoruje stan naładowania akumulatora i doładowuje go automatycznie podczas obecności głównego napięcia zasilania. W przypadku zaniku napięcia głównego lub spadku jego wartości poniżej wartości napięcia na akumulatorze, zasilanie odbiornika odbywa się z akumulatora. Przy napięciu akumulatora ok. 10,5 V moduł automatycznie odcina zasilanie, co chroni akumulator przed zniszczeniem.
- Typ
- moduł rezerwy zasilania
- Napięcie zasilania / ładowania Uin
- 18÷30 V DC
- Napięcie wyjściowe Uout
- (Uin-0,5 V DC / Uacu-0,5 V DC)
- Prąd obciążenia wyjścia Uout
- 3 A
- Obsługiwana pojemność akumulatora
- 1,3÷7,2 Ah
- Maksymalne napięcie akumulatora
- 13,8 V DC
- Prąd ładowania
- 0,35 A
- Próg odcięcia zasilania
- 10,5 V DC
- Pobór mocy własny
- 1 W
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Temperatura pracy
- -10÷40°C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
