  • Zasilacz impulsowy ZI-61-24

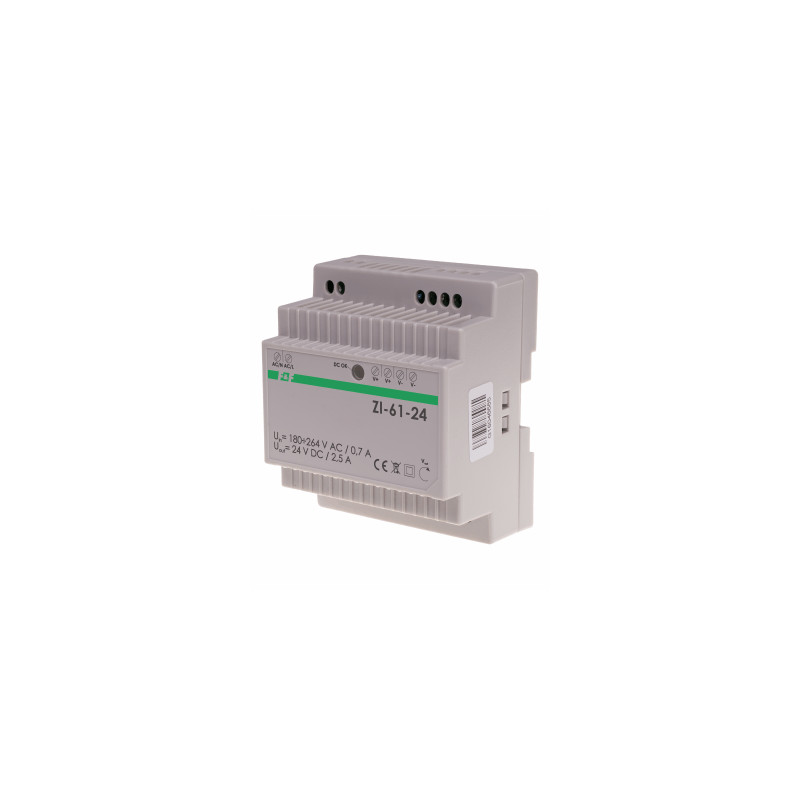

Zasilacz ZI-61-24

ZI-61-24V, 5908312599760
Zasilacz impulsowy.
Napięcie wyjściowe 24 V.
Moc 60 W.

Zasilacz impulsowy ZI-61-24 służy do zasilania urządzeń elektrycznych i elektronicznych, które wymagają stabilnego, filtrowanego napięcia zasilającego niezależnego od zmian napięcia sieci.

Zabezpieczenia

  • zwarciowe - w przypadku przeciążenia lub zwarcia następuje automatyczne odłączenie napięcia wyjściowego. Zasilacz cyklicznie próbuje załączyć zasilanie i w momencie ustąpienia przyczyny zadziałania zabezpieczenia przywrócone zostaje znamionowe napięcie zasilania;
  • nadnapięciowe - odcięcie napięcia wyjściowego. Powrót do normalnej pracy możliwy jest po wyłączeniu i ponownym włączeniu zasilania;
  • termiczne - odcięcie napięcia wyjściowego. Gdy temperatura obniży się do bezpiecznej wartości napięcie wyjściowe zostanie przywrócone.

Wykonania

Typ Napięcie wyjścia
 Prąd
ZI-61-12 12V DC 5A
ZI-61-24 24V DC 2,5A



ZI-61-24V
Typ
zasilacz impulsowy
Napięcie zasilania
180÷264 V AC
Maksymalny prąd obciążenia
2,5 A
Napięcie wyjściowe OUT
24 V DC
Moc wyjściowa
60 W
Sprawność
87%
Prąd rozruchowy
40 A (230 V AC)
Stabilizacja napięcia wyjściowego - przy zmianie napięcia wyjściowego
±1%
Stabilizacja napięcia wyjściowego - przy zmianie prądu wyjściowego
±1%
Zakres regulacji napięcia
21,6÷28,0V
Tętnienie i szumy
360 mVp-p
Przeciążenie
120÷180% Iwyj
Próg zabezpieczenia nadnapięciowego
36÷45V
Próg zabezpieczenia termicznego
135÷165°C
Masa
270 g
Prąd upływu
1 mA (230 V AC)
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Temperatura pracy
-20÷50°C
Wymiary
4,5 modułu (78 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Zasilacz ZI-61 schemat podłączenia
