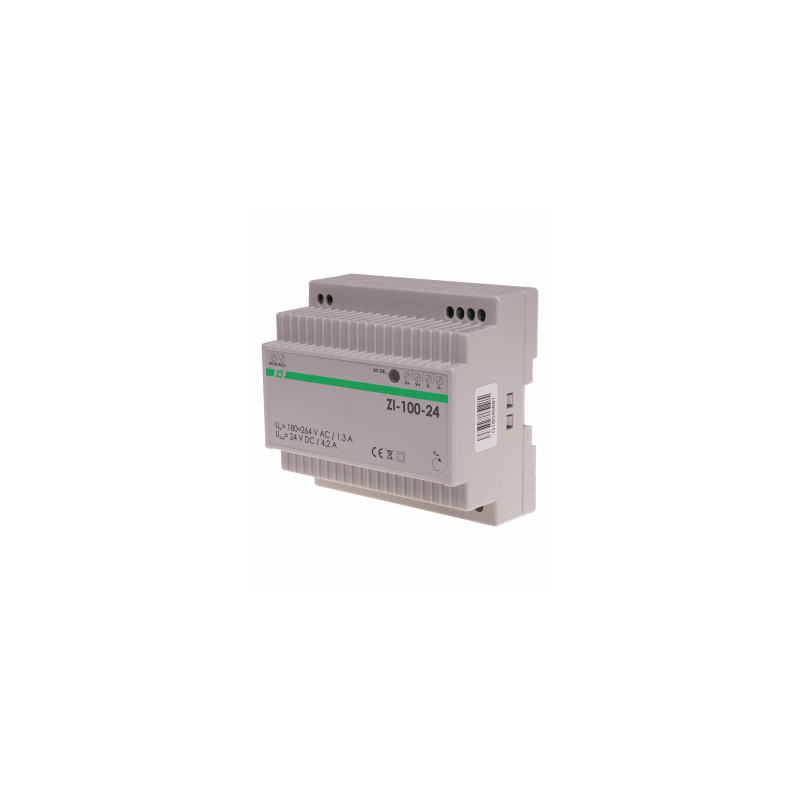

Zasilacz impulsowy ZI-100-24
ZI-100-24V, 5908312599746
Zasilacz impulsowy.
Napięcie wyjściowe 24 V.
Moc 100 W.
Zasilacz impulsowy służy do zasilania urządzeń elektrycznych i elektronicznych, które wymagają stabilnego, filtrowanego napięcia zasilającego niezależnego od zmian napięcia sieci.
Napięcie wyjściowe 24 V.
Moc 100 W.
Zasilacz impulsowy służy do zasilania urządzeń elektrycznych i elektronicznych, które wymagają stabilnego, filtrowanego napięcia zasilającego niezależnego od zmian napięcia sieci.
Zabezpieczenia
- zwarciowe - w przypadku przeciążenia lub zwarcia następuje automatyczne odłączenie napięcia wyjściowego. Zasilacz cyklicznie próbuje załączyć zasilanie i w momencie ustąpienia przyczyny zadziałania zabezpieczenia przywrócone zostaje znamionowe napięcie zasilania;
- nadnapięciowe - odcięcie napięcia wyjściowego. Powrót do normalnej pracy możliwy jest po wyłączeniu i ponownym włączeniu zasilania;
- termiczne - odcięcie napięcia wyjściowego. Gdy temperatura obniży się do bezpiecznej wartości napięcie wyjściowe zostanie przywrócone.
Wykonania
Typ | Napięcie wyjścia |
Prąd |
ZI-100-12 | 12V DC | 8,3A |
ZI-100-24 | 24V DC | 4,15A |
ZI-100-24V
- Typ
- zasilacz impulsowy
- Napięcie zasilania
- 180÷264 V AC
- Maksymalny prąd obciążenia
- 4,15 A
- Napięcie wyjściowe OUT
- 24 V DC
- Moc wyjściowa
- 100 W
- Sprawność
- 88%
- Prąd rozruchowy
- 40 A (230 V AC)
- Stabilizacja napięcia wyjściowego - przy zmianie napięcia wyjściowego
- ±1%
- Stabilizacja napięcia wyjściowego - przy zmianie prądu wyjściowego
- ±1%
- Zakres regulacji napięcia
- 21,6÷28,0V
- Tętnienie i szumy
- 360 mVp-p
- Przeciążenie
- 110÷160% Iwyj
- Próg zabezpieczenia nadnapięciowego
- 30÷40V
- Próg zabezpieczenia termicznego
- 135÷165°C
- Masa
- 310 g
- Prąd upływu
- 1 mA (230 V AC)
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Wymiary
- 6 modułów (100 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
