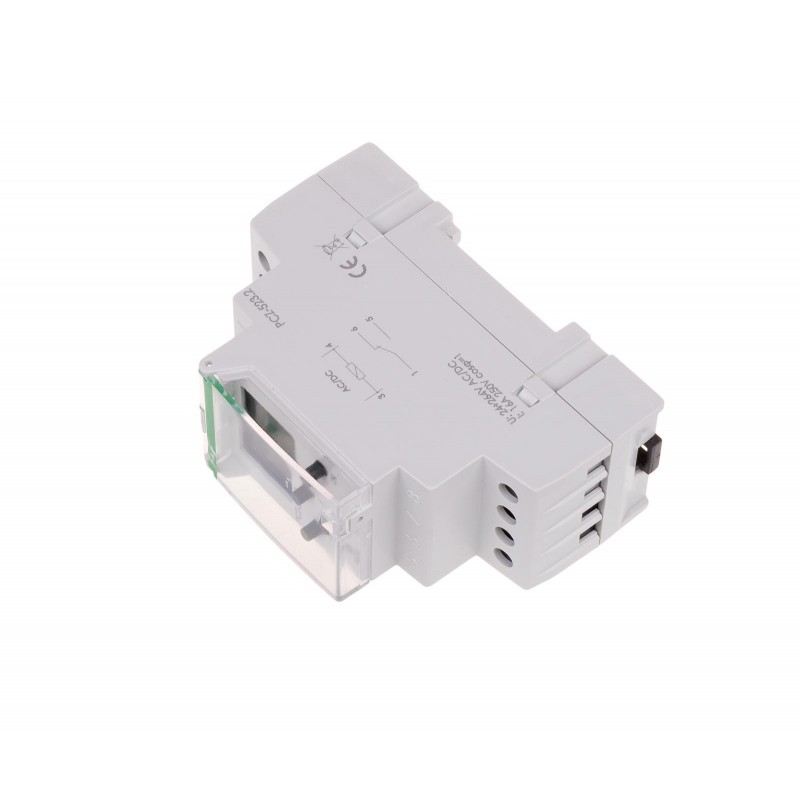

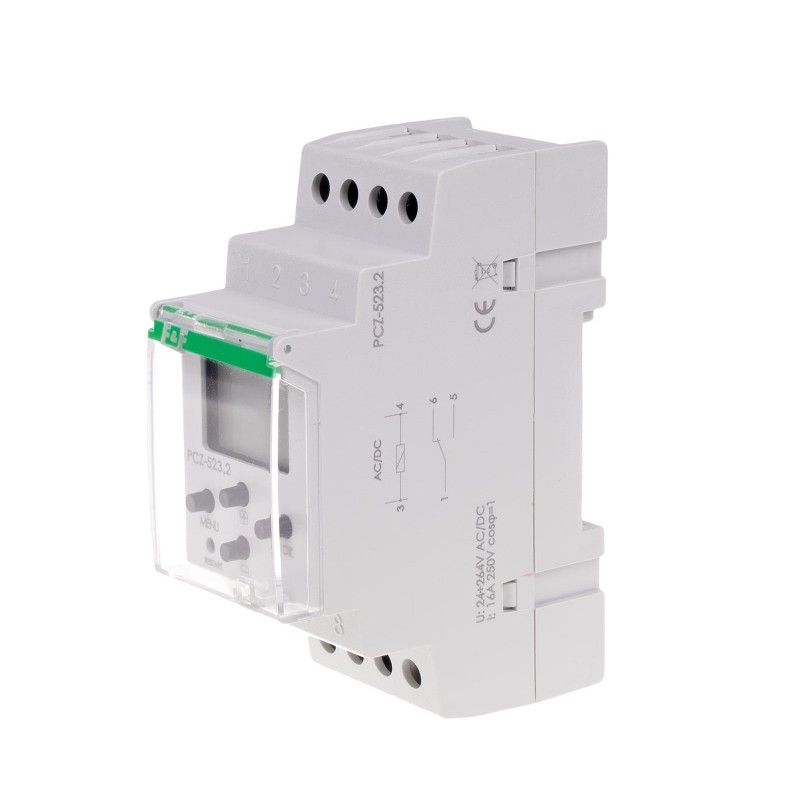

Zegar programowalny szkolny PCZ-523

PCZ-523, 5908312594109
Impulsowy (szkolny).

Zegar sterujący programowalny PCZ-523 umożliwia czasowe sterowanie urządzeniami automatyki domowej lub przemysłowej. Steruje według indywidualnego programu czasowego ustalonego przez użytkownika. Wykorzystamy go np. do załączania dzwonków szkolnych lub innych urządzeń, które wymagają krótkich załączeń o określonych godzinach.

Działanie szkolnego zegara sterującego PCZ-523
Zegar sterujący PCZ-523 załącza urządzenie o zaprogramowanej godzinie. Wyłącza je po ustawionym czasie (impulsie). Włączanie i wyłączanie odbywa się w cyklach: dobowym, tygodniowym, dni roboczych (Pn÷Pt) lub weekendowym (So, Nd). Długość impulsu: 1s÷99 min 59 s. Przekaźnik posiada dwie, niezależnie programowane, przełączalne linie programowe sterujące alternatywnie podłączonym odbiornikiem. Pozwala to na stworzenie, np. programu sterowania dzwonkiem szkolnym dla lekcji normalnych i osobnego programu dla lekcji skróconych.

Funkcje zegara programowalnego szkolnego PCZ-523

PRACA AUTOMATYCZNA
Praca przebiega według rozkazów WŁĄCZ-WYŁĄCZ zaprogramowanych przez użytkownika w pamięci zegara.

PRACA RĘCZNA
[ON] trwałe załączenie styku (poz.1-5) lub [OFF] trwałe rozłączenie styku (poz.1-6)

PROGRAM
To jedna z dwóch linii programowych z indywidualnymi wpisami rozkazów WŁĄCZ-TRZYMAJ. Steruje stykiem załączającym odbiornik.

ROZKAZ WŁĄCZ-TRZYMAJ
Pojedynczy wpis programu, według którego nastąpi włączenie i wyłączenie odbiornika.

CYKL PRACY
Ustawialny, tygodniowy cykl, w którym realizowane są załączenia odbiornika zgodne z zaprogramowanymi ROZKAZAMI WŁĄCZ-TRZYMAJ:

  •  pojedynczy dzień tygodnia: Mo, Tu, We, Th, Fr, Sa lub Su;
  •  dni robocze: Mo, Tu, We, Th, Fr (od poniedziałku do piątku);
  •  dni weekendowe: Sa, Su (sobota i niedziela);
  •  codziennie: Mo, Tu, We, Th, Fr, Sa, Su (od poniedziałku do niedzieli).


AUTOMATYCZNA ZMIANA CZASU
Zmiana czasu z zimowego na letni dokonywana jest automatycznie w nocy, w ostatnią niedzielę marca o godzinie 2.00 (poprzez dodanie 1 godziny do bieżącego czasu). Zmiana czasu z letniego na zimowy wykonana jest automatycznie w nocy, w ostatnią niedzielę października o godzinie 3.00 (poprzez odjęcie 1 godziny od bieżącego czasu).

DST
Daylight Saving Time to globalna nazwa czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwia wyłączenie automatycznej zmiany czasu.

PODGLĄD DATY
W trybie PRACA AUTOMATYCZNA naciśnięcie przycisku OK wyświetla ustawioną datę (dd-mm-yy). Po 5sek. zegar automatycznie przejdzie do poziomu głównego.

RESTART
Restartowanie procesora specjalnym przyciskiem. Konieczne w przypadku zawieszenia funkcji pracy zegara. Nie kasuje ustawień DATY i CZASU oraz wpisów KONFIGURACJI w pamięci.

ZEROWANIE PAMIĘCI ("głęboki" reset)
Kasowanie wszystkich wcześniejszych ustawień DATY, GODZINY i wszystkich rozkazów WŁĄCZ-TRZYMAJ z pamięci.

UWAGA!
Aktualnie sprzedawany jest zegar programowalny sterujący PCZ-523 z indeksem 2.
Jest to indeks oznaczający wersje oprogramowania zegara.
Sprawdź jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.


PCZ-523
Typ
programowalny szkolny
Napięcie zasilania
24÷264 V AC/DC
Element wykonawczy
przekaźnik
Maksymalny prąd obciążenia
16 A
Konfiguracja styków
1 × NO/NC
Separacja styku
TAK
Zakres nastawy czasu trzymania
1s÷99min59s
Czas podtrzymania pracy zegara
6 lat
Typ baterii
2032 (litowa)
Dokładność wskazań zegara
1 s
Błąd czasu
±1 s / 24 h
Dokładność nastawy czasu programu
1 min.
Liczba komórek pamięci programu
120 rozkazów
Czas podtrzymania pracy wyświetlacza
brak
Dokładność nastawy czasu trzymania
1 s
Przyłącze
zaciski śrubowe 4,0 mm²
Moment dokręcający
0,5 Nm
Pobór mocy
1,5 W
Temperatura pracy
-20÷50°C
Wymiary
2 moduły (35 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20



Wersja oprogramowania
Aktualnie sprzedawany jest zegar PCZ-523 z indeksem 2 (PCZ-523.2). Jest to indeks oznaczający wersję oprogramowania zegara.
Sprawdź, jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.
